1. 阀体框架、百叶叶片主体材质

• 常温通风通用款：Q235B碳素钢板，表面喷砂防腐油漆，普通送风、排风系统；
• 中温烟气工况：Q245R锅炉容器板 / 16Mn，适用≤420℃高温烟气；
• 腐蚀气体工况：304不锈钢，弱酸、潮湿腐蚀性废气；
• 强腐蚀高温工况：316L不锈钢，耐氯离子、酸性工艺烟气；

2. 传动轴、支撑轴承材质

• 常规工况：45#钢调质，表面镀锌；
• 防腐工况：304/316L不锈钢轴；
• 轴承：常温选用铸铜轴套；高温选用石墨自润滑轴套。

3. 密封与驱动配件

• 轴端密封：常温NBR填料；高温柔性石墨填料；
• 执行器外壳：铸铝；连杆：碳钢镀锌/不锈钢；
• 紧固件：普通工况8.8级碳钢螺栓；腐蚀环境304不锈钢螺栓。

（一）调节性能优良，流量线性度好

• 1. 多叶片同步调节，开度与流通风量具备良好线性关系，适合连续精准风量调控；
• 2. 机翼型百叶叶片气动结构，全开状态气流阻力小，系统能耗更低；
• 3. 调节区间宽广，可在10%～100%开度范围内稳定调节风量。

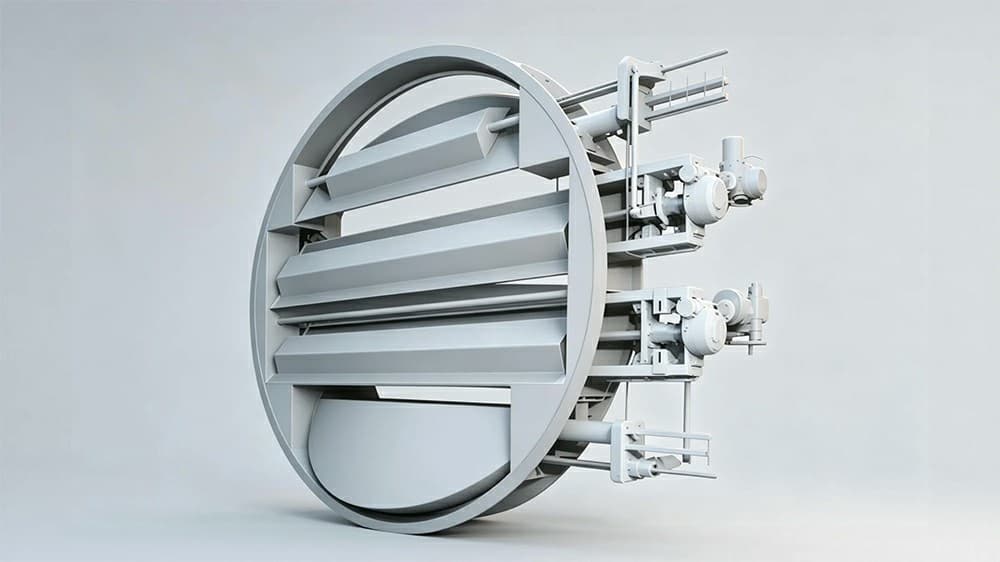

（二）圆形管道直接适配，结构紧凑

• 1. 圆形筒体与圆形风管直接对接，无需方圆过渡段，减少管路阻力与泄漏点；
• 2. 多叶片并列布置，同等通径下占用轴向长度短，适合安装空间受限管道；
• 3. 外部连杆同步机构，便于检修，无需切开管道即可维护传动部件。

（三）控制方式灵活，适配自动化系统

• 1. 支持开关两位控制、4～20mA模拟量无级调节，兼容PLC、DCS控制系统；
• 2. 电动执行器可选防爆型号，满足化工、粉尘防爆车间规范；
• 3. 可加装位置反馈、故障报警信号，便于远程监控阀门实时开度。

1. 通风、烟道阀门行业标准

1. JB/T 10944《烟道挡板门》，烟气挡板门通用设计、密封性、试验规范；
2. GB/T 3036《船用通风阀》（通风工况参考）；

2. 钢板、焊接材料国家标准

1. GB/T 3274《碳素结构钢和低合金结构钢热轧钢板》；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；
3. GB 50243《通风与空调工程施工质量验收规范》；

3. 电动执行器配套规范

• 电动执行器遵循GB/T 26254《电动执行机构通用技术条件》；防爆型号执行GB3836防爆系列标准。

1. 基础工况参数

• 适用公称通径：DN300 ~ DN3000；
• 适用介质温度：-20℃ ~ 420℃（根据材质选配）；
• 设计工作压力：±6000Pa（常压通风、负压烟道为主）；
• 叶片调节转角：0°～90°；

2. 使用特性参数

• 调节类型：连续调节型 / 两位开关型；
• 泄漏等级：普通调节型（中等泄漏）；可加装叶片密封条提升闭合密封性；
• 介质要求：适用于气体；高浓度粘稠粉尘易卡涩，需增设吹扫结构；
• 驱动形式：普通电动、防爆电动、手动电动两用可选。

1. 火电、供热锅炉烟气风道系统（核心应用）

锅炉一次风、二次风圆形风道，引风机出口烟道；使用圆形百叶挡板门精准调控送风量、烟气回流风量，稳定炉膛负压与燃烧工况，中温烟气选用16Mn或304材质。

2. 化工废气、环保除尘通风管道

废气处理成套设备、布袋除尘进出口圆形风管，调节处理风量，平衡多支路管道风压；腐蚀性废气选用不锈钢材质。

3. 建材、冶金窑炉热风输送系统

回转窑、干燥设备热风循环管道，调控热风供给流量，稳定窑内温度，适应高温含尘工艺气体工况。

4. 大型厂房通风、空调暖通送风系统

大型车间圆形主通风管道、中央空调主风道，分区调节送排风流量，实现区域风量平衡，常温空气选用碳钢防腐款式。
