一、产品结构类型界定

1. 产品定义：1401型填料箱

1401型填料箱是釜用立式搅拌装置通用的填料式轴密封组件，广泛配套XD、DJ系列顶入式搅拌机架，安装于反应釜顶盖法兰位置。依靠内部柔性填料包裹搅拌轴，通过压盖螺栓压紧填料实现介质密封，阻止釜内物料、气体沿搅拌轴向外泄漏，属于接触式动密封装置。
重要区分：填料箱仅起到轴密封、简易导向作用，不传递扭矩，需要单独搭配联轴器实现动力传输。

2. 核心结构组成

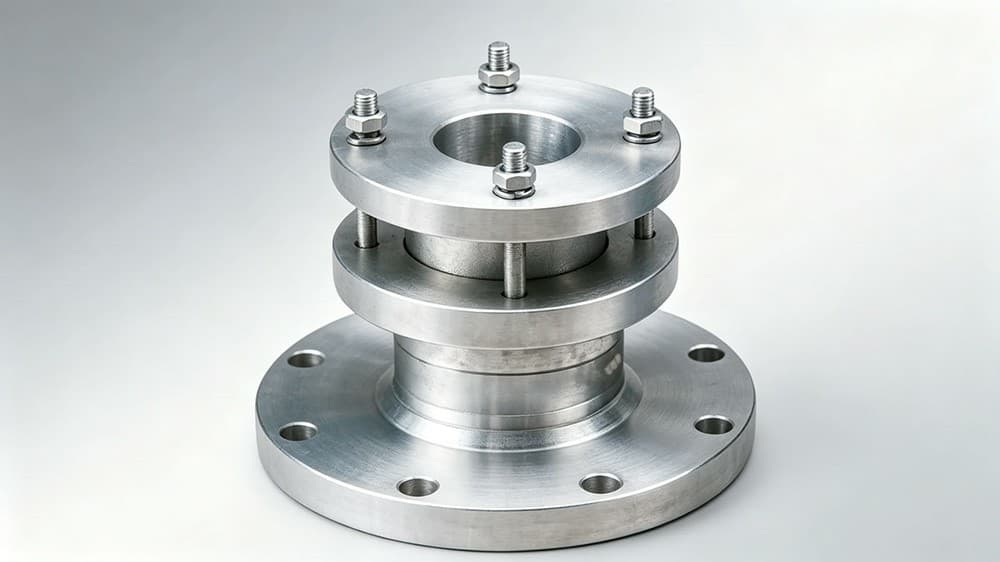

整套填料箱由底座法兰、箱体腔体、填料、填料压盖、拉紧螺栓、润滑油嘴（可选）组成。底座法兰与釜口法兰螺栓紧固；箱体内部空腔装填密封填料；上部压盖通过多组螺栓向下压紧填料，使填料抱紧搅拌轴形成密封面；可选注油嘴用于持续润滑轴与填料摩擦副，降低磨损、延长使用寿命。结构标准化，拆装维护简便，是中小型搅拌设备主流经济型密封方案。

3. 传动配套适配形式

适用于顶入式立式搅拌装置，搅拌轴自上而下穿过填料箱中心通孔；上端搭配JQ夹壳联轴器、GT刚性凸缘联轴器、TL/HL弹性联轴器连接减速机；适配轴径φ30～φ120mm，匹配0.37kW～37kW中小型搅拌机组，广泛用于常压、低压反应釜工况。

---

二、1401型填料箱材质分类

1. 填料箱本体（法兰、箱体、压盖）

• 常规通用款：HT250灰铸铁，适用于常温清水、中性物料、无腐蚀普通水处理、化工工况，性价比高，表面防锈喷漆处理；
• 防腐洁净主流款：304不锈钢，适配食品、医药、弱酸碱介质，防锈无污染；
• 强腐蚀工况升级款：316L不锈钢，耐酸碱、耐氯离子腐蚀，用于精细化工、盐类反应体系；

2. 密封填料（核心密封元件）

• 通用工况：石墨石棉填料 / 四氟浸渍石棉填料，适用中性介质、温度≤180℃；
• 食品医药洁净工况：纯四氟编织填料（PTFE），无纤维脱落，耐酸碱、无污染；
• 高温工况：柔性石墨编织填料，耐温可达350℃，适合高温蒸汽环境；

3. 紧固件、油嘴配件

• 铸铁本体标配：8.8级碳钢镀锌螺栓；
• 不锈钢本体标配：304 / 316L不锈钢螺栓、油嘴，避免电化学锈蚀卡死。

三、1401型填料箱核心优势特点

（一）结构简单，采购与改造成本低廉

• 1. 标准化成熟产品，市场通用性极强，备件采购方便，相比机械密封整机价格更低；
• 2. 结构零部件少，制造工艺简单，适合预算有限的中小型搅拌项目；
• 3. 设备改造方便，大多数常压反应釜可以直接替换安装。

（二）维护操作便捷，现场可快速检修

• 1. 填料可在线简易调整压紧力，出现轻微泄漏时，直接拧紧上部压盖螺栓即可临时抑制泄漏，无需停机拆釜；
• 2. 更换填料无需整体拆除填料箱，松开压盖即可抽出旧填料、填入新填料，维修工时短；
• 3. 可选配注油嘴，持续润滑摩擦副，降低搅拌轴与填料磨损。

（三）工况包容范围广，耐受一定波动工况

• 1. 对搅拌轴微小径向跳动、轻微偏心适应性优于普通标准机械密封；
• 2. 可适配含少量固体颗粒物料，不易像机械密封动静环一样快速磨损失效；
• 3. 填料材质可选方案丰富，覆盖中性、弱酸弱碱、高温多种工况。

四、适用核心技术标准

1. 搅拌设备行业标准

1. HG/T 21537.1～2 搅拌传动装置 填料箱：釜用填料箱通用行业标准，包含外形尺寸、法兰规格、装配要求；
2. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：搅拌机架与填料箱配套选型规范；

2. 材料通用国标

1. GB/T 9439《灰铸铁件》：HT250铸铁箱体材质标准；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》：304/316L不锈钢材料规范；
3. JB/T 6626《聚四氟乙烯编织填料》；JB/T 8872《柔性石墨编织填料》；

3. 压力容器配套规范

• 配套承压反应釜遵循GB 150《压力容器》开孔、轴封安装相关要求；

五、1401型填料箱核心技术参数

1. 基础工况参数

• 适用搅拌轴径范围：φ30mm ~ φ120mm；
• 常规适用压力：常压～≤0.6MPa；
• 适用温度范围：依据填料材质 -20℃～350℃；
• 搅拌轴最大线速度：≤1.5m/s；

2. 使用特性说明

• 密封形式：接触式填料动密封，运行允许微量浸润式泄漏（介质液膜润滑摩擦面）；
• 限制工况：高压、高真空工况密封效果差，不建议选用；
• 配套要求：建议搭配轴套使用，保护搅拌轴基体免受填料磨损。

六、主流行业应用场景

1. 精细化工中小型常压反应搅拌釜（核心应用）

小型溶解反应釜、涂料调配釜、树脂合成常压反应装置；常压、弱腐蚀体系，追求低成本密封方案，广泛搭配DJ、XD小型顶入搅拌机架。

2. 环保水处理药剂搅拌、中和反应罐

污水站加药搅拌罐、絮凝剂溶解罐、酸碱中和搅拌装置；介质含微量固体颗粒，填料箱耐受颗粒磨损，维护简单。

3. 食品、日化中小型乳化、混合搅拌设备

酱料搅拌釜、洗涤剂调配罐；选用304不锈钢箱体+四氟填料，满足洁净无锈蚀要求。

4. 实验室、中试规模生物发酵配液罐

中小型常压发酵、原料调配搅拌装置，适合预算适中、压力不高的中试生产线。
