一、产品结构类型界定

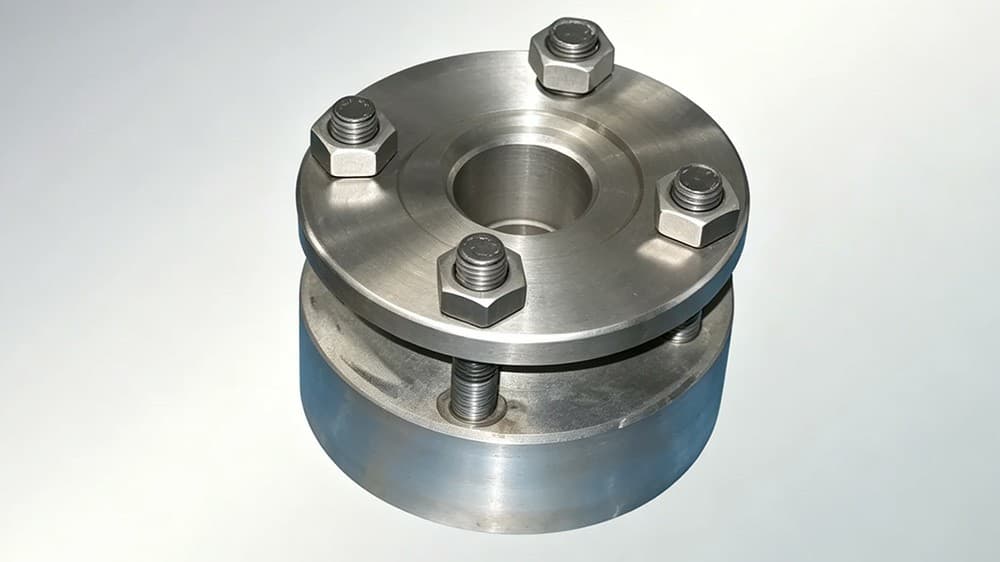

1. 产品定义：常压型反应釜填料箱

常压型反应釜填料箱属于釜用立式搅拌装置基础型填料式动密封组件，多用于开放式、常压工况反应搅拌釜。依靠箱体内装填柔性密封填料包裹搅拌轴，通过顶部法兰压盖与拉紧螺栓向下压紧填料，使填料抱紧轴表面形成密封屏障，阻止釜内介质沿搅拌轴向外逸散。该部件仅承担轴端密封、简易径向导向作用，不传递扭矩，上端需配套联轴器连接减速机。

2. 核心结构组成

整套填料箱由底座安装法兰、密封箱体、填料腔、填料压盖、拉紧螺栓五大基础部件构成，无冷却水夹套、无润滑油嘴等附加结构，结构极简。搅拌轴垂直贯穿中心通孔，填料填充在轴与箱体内壁间隙；拧紧压盖螺栓可调节填料压紧程度，实现密封力调整。本图为标准简易常压结构，区别于1401带油嘴填料箱、2001水冷填料箱。

3. 传动配套适配形式

适配DJ、XD系列小型顶入式搅拌机架，搅拌轴自上向下贯穿填料箱；上端可匹配JQ夹壳联轴器、GT刚性凸缘联轴器、TL/HL弹性联轴器；适配轴径φ25～φ100mm，匹配0.37kW～30kW中小型常压搅拌机组。

二、常压型反应釜填料箱材质分类

1. 填料箱本体（底座法兰、箱体、压盖）

• 经济型通用款：HT250灰铸铁，表面防锈喷涂，适用于中性清水、无腐蚀普通水处理体系；
• 主流防腐洁净款：304不锈钢，适配食品、医药、弱酸弱碱介质，杜绝锈蚀污染物料；
• 强腐蚀升级款：316L不锈钢，耐氯离子、有机酸腐蚀，精细化工盐类反应釜选用；

2. 密封填料（核心密封元件）

• 常温通用工况：四氟浸渍石棉编织填料，适用温度-20℃～180℃；
• 食品医药洁净工况：纯PTFE聚四氟乙烯编织填料，无纤维脱落、无污染；
• 中温工况：柔性石墨编织填料，短期最高耐受280℃；

3. 拉紧螺栓紧固件

• 铸铁箱体标配：8.8级碳钢镀锌螺栓；
• 不锈钢箱体标配：304 / 316L不锈钢螺栓，防止潮湿环境电化学锈蚀卡死。

三、常压型反应釜填料箱核心优势特点

（一）结构极简，采购成本低廉

• 1. 无附加冷却、润滑接口，零部件数量少，加工难度低，是常压搅拌设备性价比最高的密封方案；
• 2. 通用性强，市场现货充足，备件采购周期短；
• 3. 体积紧凑，占用罐顶竖向安装空间小，适配小型简易搅拌机架。

（二）现场运维操作简单，检修门槛低

• 1. 出现轻微渗漏时，无需停机拆解设备，直接均匀拧紧顶部压盖螺栓即可临时抑制泄漏；
• 2. 更换填料仅需拆除上部压盖，无需整体拆下填料箱本体，检修工时短；
• 3. 结构故障率低，对运维人员专业技能要求低，适合中小型简易生产线。

（三）工况容错性良好，耐受含颗粒介质

• 1. 相比机械密封，对搅拌轴微小径向跳动、安装偏心具备更好适应能力；
• 2. 介质含有少量细微固体颗粒时，不易像机械密封动静环一样快速刮伤失效；
• 3. 多种填料材质可选，可覆盖常温、中温、弱腐蚀多种常压工况。

四、适用核心技术标准

1. 搅拌传动行业标准

1. HG/T 21537.1～2《搅拌传动装置 填料箱》，釜用填料箱基础尺寸、装配通用规范；
2. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》；

2. 材料通用国家标准

1. GB/T 9439《灰铸铁件》；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；
3. JB/T 6626《聚四氟乙烯编织填料》、JB/T 8872《柔性石墨编织填料》；

3. 压力容器配套规范

• 配套常压压力容器遵循GB 150《压力容器》常压设备开孔、轴封安装相关要求。

五、常压型反应釜填料箱核心技术参数

1. 基础工况参数

• 适用搅拌轴径范围：φ25mm ~ φ100mm；
• 适用工作压力：仅限常压工况（≤0.1MPa）；
• 适用介质温度：-20℃ ~ 280℃（根据选用填料材质决定上限）；
• 搅拌轴最大允许线速度：≤1.2m/s；

2. 使用特性说明

• 密封形式：接触式填料动密封，运行状态允许微量浸润式液膜泄漏；
• 限制工况：严禁用于承压、真空工况，密封性能无法满足压力要求；
• 配套建议：优先加装轴套，避免填料直接磨损搅拌轴基体。

六、主流行业应用场景

1. 精细化工小型常压溶解、调配搅拌釜（核心应用）

小型颜料调配釜、溶剂溶解罐、常温中和反应装置；开放式常压生产环境，预算有限的小型搅拌项目首选密封方案。

2. 环保水处理小型加药、絮凝搅拌设备

污水站小型药剂溶解罐、酸碱中和常压搅拌槽；介质含有微量固体悬浮物，填料耐颗粒冲刷，维护简单。

3. 食品、日化中小型常压混合搅拌装置

酱料混合罐、洗涤剂常压调配釜；选用304不锈钢箱体搭配PTFE填料，满足洁净生产要求。

4. 实验室、中试常压生物配液、小型发酵罐

院校实验室反应釜、小型中试常压原料调配搅拌设备，设备启停频次适中、无承压需求。

七、工况适配选型总结
