1. 阀体、阀板主体材质

• 常温通风通用工况：Q235B碳素钢板，喷砂防腐油漆，普通送风排风管道；
• 中温烟气工况：Q245R容器板 / 16Mn低合金钢板，长期适用≤420℃烟气；
• 弱腐蚀废气工况：304不锈钢，潮湿、弱酸废气管道；
• 高温酸性腐蚀工况：316L不锈钢，耐氯离子、酸性工艺烟气；

2. 阀轴、传动部件材质

• 常规工况：45#钢调质、表面镀锌；
• 腐蚀工况：304/316L不锈钢阀轴；
• 蜗轮箱体：HT250灰铸铁；手轮：铸钢/铸铁；

3. 密封件与紧固件

• 轴端密封：常温NBR填料；高温采用柔性石墨编织填料；
• 阀板密封：柔性石墨、金属硬密封可选；
• 紧固件：普通工况8.8级碳钢螺栓；腐蚀环境采用304不锈钢螺栓。

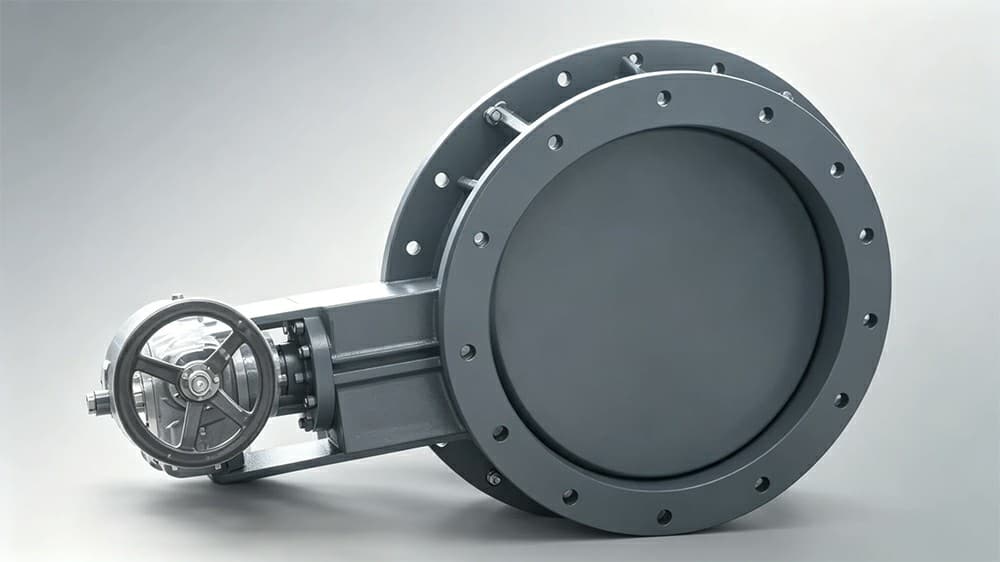

（一）结构短小紧凑，占用轴向空间小

• 1. 单片阀板布局，阀体厚度短，相比多叶百叶挡板门更加节省管道安装空间；
• 2. 圆形法兰直接对接圆形风管，无需方圆过渡段，减少管路阻力；
• 3. 整体零部件数量少，故障点少，维护简单。

（二）蜗轮蜗杆自锁，开度保持稳定

• 1. 蜗轮蜗杆减速机构具备自锁特性，气流压力波动不会造成阀板自行转动；

• 2. 手轮操作力矩适中，人工启闭省力；可实现0～90°任意角度定位；
• 3. 后期具备改造潜力，手轮拆除后可直接换装电动执行器升级为电动挡板门。

（三）成本经济，适合检修隔断、简易风量调节

• 1. 同等通径下造价低于多叶百叶挡板门，适合大量管道配套；
• 2. 既可作为管路检修切断阀门，也可用于要求不高的风量调节；
• 3. 适用就地人工操作场合，无需敷设控制电缆。

1. 烟道挡板门、通风阀门行业标准

1. JB/T 10944《烟道挡板门》，烟道挡板门结构、密封性、试验规范；
2. GB/T 3036《船用通风阀》（通风管路参考）；

2. 钢板、铸造通用国家标准

1. GB/T 3274《碳素结构钢和低合金结构钢热轧钢板》；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；
3. GB 50243《通风与空调工程施工质量验收规范》；

3. 蜗轮蜗杆传动相关规范

• 蜗轮减速装置设计参照GB/T 3480《圆柱蜗杆传动设计方法》。

1. 基础工况参数

• 适用公称通径：DN200 ~ DN3000；
• 适用介质温度：-20℃ ~ 420℃（由材质决定上限）；
• 设计工作压力：±6000Pa，多用于常压通风、负压烟道；
• 阀板旋转角度：0°～90°；

2. 使用特性参数

• 功能类型：切断型 / 简易调节型；
• 泄漏等级：普通型中等泄漏；选配密封结构可降低泄漏量；
• 介质条件：空气、热风、烟气；不适宜大量粘稠湿粉尘；
• 驱动方式：手动蜗轮手轮（可选后期改造电动）

1. 火电、供热锅炉烟道支路检修隔断（核心应用）

锅炉热风支管、烟道旁路圆形管道，作为检修隔断挡板门；停机时关闭隔绝烟气，保障管路检修安全；日常全开通流，中温烟气选用16Mn或304材质。

2. 环保除尘、废气处理圆形通风支管

• 布袋除尘支路风管、废气处理分支管路，就地手动开关隔离支路，平衡管路风量；腐蚀性废气选用不锈钢材质。

3. 冶金、建材窑炉热风支管管路

干燥窑、回转窑热风分支圆形管道，人工控制通断或简易调节热风流量。

4. 厂房通风、暖通空调圆形支管系统

车间分支圆形通风管道，就地手动启闭，实现分区管路通断控制，常温空气选用碳钢防腐款式。
