1. 箱体、百叶叶片主体材质

• 常温通风通用工况：Q235B碳素钢板，整体喷砂后喷涂耐高温防腐油漆，用于普通送风排风系统；
• 中温烟气工况：Q245R容器板 / 16Mn低合金钢板，长期耐受≤420℃锅炉烟气；
• 弱腐蚀潮湿废气工况：304不锈钢，适用于水汽、弱酸废气烟道；
• 高温强腐蚀工况：316L不锈钢，抵抗氯离子、酸性工艺烟气腐蚀；

2. 转轴、连杆传动部件材质

• 常规烟气工况：45#钢调质处理，表面热镀锌防腐；
• 腐蚀工况：304/316L不锈钢实心转轴、连杆；
• 轴套配件：常温选用铸铜轴套；高温工况采用石墨自润滑轴套；蜗轮箱体采用HT250灰铸铁；

3. 密封件与紧固件配件

• 轴端密封：常温选用NBR编织填料；高温工况采用柔性石墨编织填料；
• 紧固件：普通通风工况选用8.8级碳钢螺栓；烟气及腐蚀环境统一采用304不锈钢螺栓。

（一）流量调节线性稳定，适合大截面风道调风

• 1. 多层叶片同步联动结构，开度与通风流量具备优良线性关系，满足大范围连续精准风量调节需求；
• 2. 叶片内置加强筋，大口径、高负压工况下不易变形，运行稳定性优于普通薄型叶片挡板门；
• 3. 全开状态气动阻力小，有效降低通风风机运行能耗。

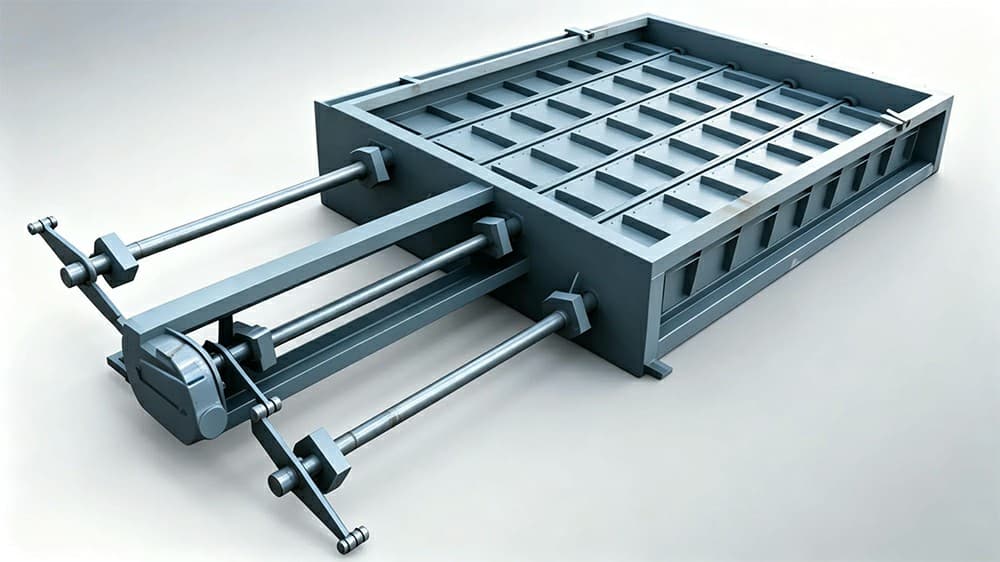

（二）外置连杆结构，检修维护便捷

• 1. 同步连杆全部布置在阀体外部，不受管道内部粉尘冲刷、积灰卡涩影响，故障率更低；

• 2. 无需切割风道，外部即可检修连杆、销轴、执行机构；
• 3. 矩形箱体直接匹配矩形风道，无需方圆过渡管件，减少局部阻力与额外泄漏点。

（三）驱动方案灵活，具备自动化升级潜力

• 1. 蜗轮蜗杆自锁结构，烟道压力波动不会造成叶片开度自行漂移；手轮操作力矩适中，人工启闭省力；
• 2. 手动执行单元模块化可拆卸，后期可直接更换电动执行器，升级远程自控；
• 3. 相比电动型号初期投入更低，适合暂时无远程控制、优先就地操作的工程项目。

1. 烟道、通风挡板门行业标准

1. JB/T 10944《烟道挡板门》，烟道挡板门通用结构、密封性、型式试验规范；
2. GB/T 3036《船用通风阀》（通风系统工况参考）；

2. 钢板、焊接通用国家标准

1. GB/T 3274《碳素结构钢和低合金结构钢热轧钢板》；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；
3. GB 50243《通风与空调工程施工质量验收规范》；

3. 蜗轮蜗杆传动配套规范

• 蜗轮减速装置设计参照GB/T 3480《圆柱蜗杆传动设计方法》。

1. 基础工况参数

• 适用截面规格：宽×高非标定制，常用范围600×600mm～4500×3200mm（支持超大截面）；
• 适用介质温度：-20℃ ~ 420℃（由选用板材材质决定上限）；
• 设计工作压力：±6000Pa，适配常压通风、负压烟道系统；
• 叶片调节旋转角度：0°～90°；

2. 使用特性参数

• 功能类型：连续风量调节型 / 两位隔断型；
• 泄漏等级：标准配置为中等泄漏；可加装叶片密封条降低闭合泄漏；
• 介质适用：空气、热风、烟气；大量潮湿粘稠粉尘容易造成转轴卡涩，建议增设吹扫装置；
• 驱动形式：标准手动蜗轮手轮驱动，预留接口支持后期改造电动驱动。

1. 火电、供热锅炉大截面矩形烟气风道系统（核心应用）

锅炉一次风、二次风大截面矩形风道、引风机旁路烟道；采用外置连杆式手动多叶百叶挡板门就地调节风量，稳定炉膛负压与燃烧工况；中温烟气工况优先选用16Mn或304材质。

2. 环保除尘、脱硫脱硝矩形通风烟道

• 布袋除尘器进出口大尺寸矩形风道、脱硝装置旁路风道，就地平衡多支路风量；腐蚀性烟气场景选用不锈钢材质。

3. 冶金、建材窑炉热风循环管路

回转窑、干燥设备大截面矩形热风输送风道，人工调控热风流量，稳定窑内工艺温度，适配高温含尘烟气工况。

4. 大型厂房、隧道通风矩形送风系统

厂房主通风风道、隧道通风矩形管路，就地分区调节送排风流量，实现系统风量平衡；常温洁净空气选用碳钢防腐款式。
