你好，我是老张，一个在机械密封行当里摸爬滚打十几年的工程师。今天我们聊一个让无数设备“阴沟翻船”的话题——机械密封的辅助密封材料。

很多人一提到机械密封泄漏，第一反应就是摩擦副（碳化硅、石墨、硬质合金）不行了。但我必须说句扎心的话：至少有一半的非预期失效，根源都在那个不起眼的辅助密封上。 它就像木桶最短的那块板，板子选错了，整个密封系统瞬间崩溃。

今天这篇文章，既有选型方案，也有我这些年亲眼见过的“血泪坑”，希望能帮你把这块短板补上。

第一部分：先搞清楚，谁是“辅助密封”？

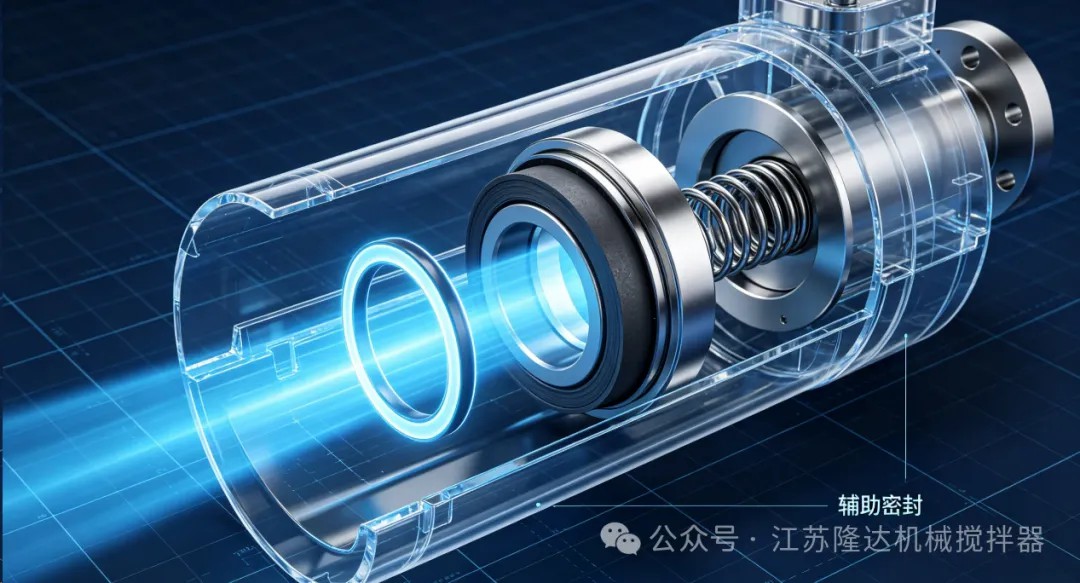

在机械密封中，除了动静环这对直接摩擦的端面，其余所有阻止介质沿轴向泄漏的弹性密封件，都叫辅助密封。常见的主要是这几类：

• 补偿机构中的O形圈/V形圈/楔形圈：装在轴套或推环上，既起密封作用，又为补偿环提供浮动性。
• 波纹管组件：橡胶波纹管本身就是辅助密封元件，同时提供弹力。
• 静密封垫/套：压盖与泵体之间、轴套与轴之间的静态密封。

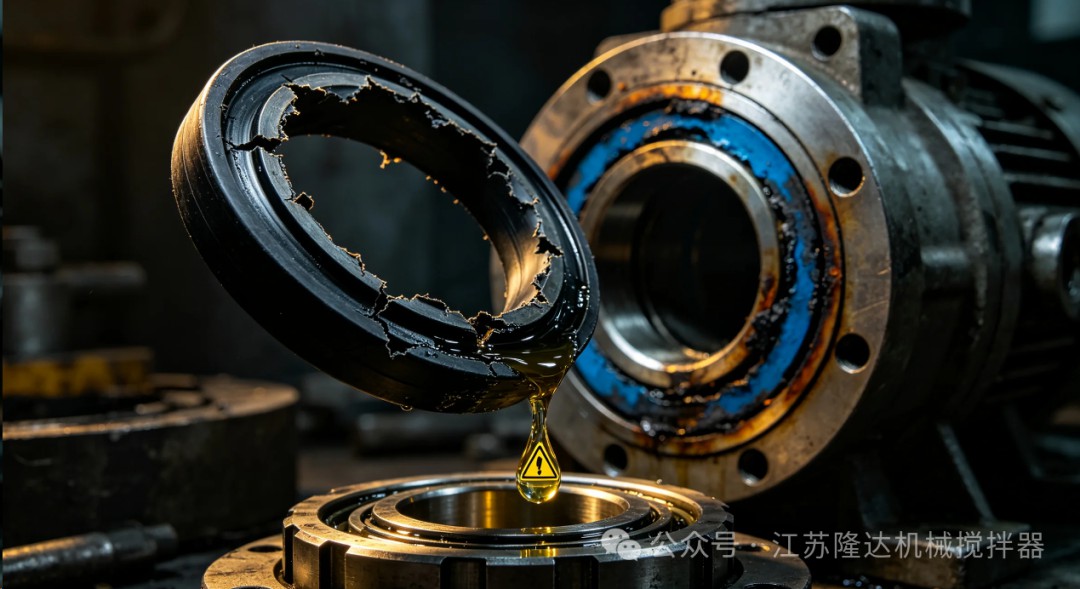

这些元件一旦选材出错，轻则微量泄漏，重则密封瞬间炸裂，甚至导致整根轴报废。

第二部分：辅助密封材料“兵器谱”

材料没有好坏，只有合不合适。我把最常用的几种拉出来，给你做个快速参考。

第三部分：四步黄金选型法

拿到一个密封工况，不要拍脑袋选材料，请按这四步走：

第一步：介质兼容性——决定生死

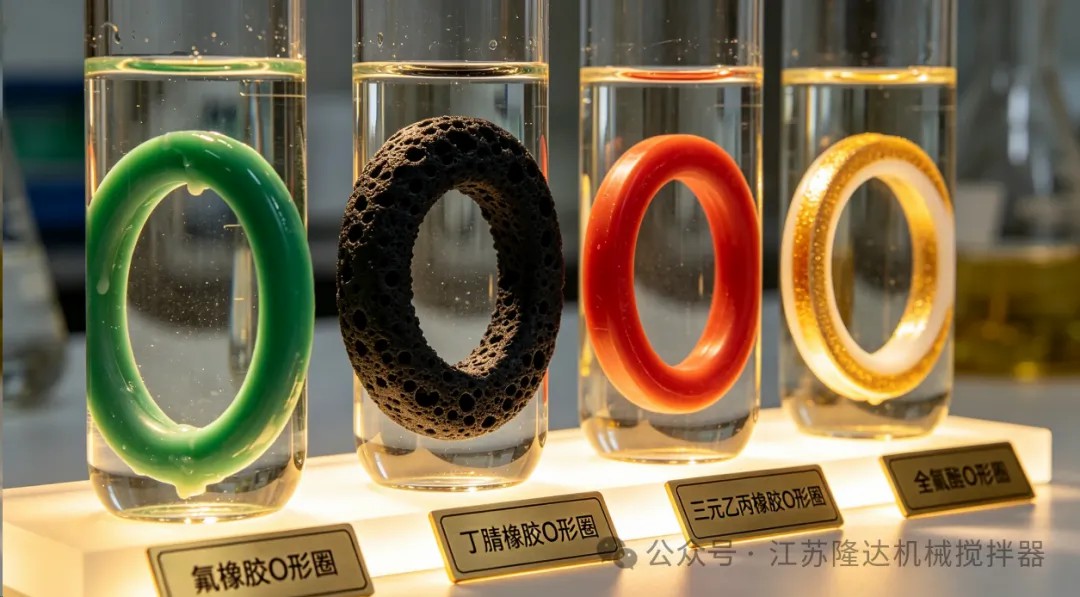

把你的化学介质清单拿出来，逐一核对。不仅要看主介质，更要看杂质和可能出现的异常工况。比如，重油中含有微量的硫化氢，就能让普通氟橡胶快速脆化。拿不准就做浸泡实验：将材料样块在操作温度下浸泡24-48小时，看体积、硬度、强度变化，体积溶胀超过5%就要谨慎。

第二步：温度边界——留足余量

不要只看泵铭牌温度。摩擦热、环境热都会叠加。记住两条铁律：

• 橡胶材料在高温下老化加速，在低温下会脆化丧失弹性。
• 普通NBR在100℃以上油中，寿命会断崖式下跌。一旦超过120℃，请果断转向FKM或HNBR。

第三步：运动与润滑状态

辅助密封有动态微动和纯静态之分。

• 动态辅助密封（如推环上的O形圈）在轴上会有微米级的轴向滑移。必须考虑抗磨、低摩擦和自润滑性。硅胶强度低，绝对不能用于动态场合；纯PTFE冷流，需用弹簧或V形截面补偿；FKM耐磨性好，但干磨时易尖叫。
• 纯静态密封（如压盖垫）可选择范围更大，石墨、PTFE板、橡胶圈均可，但需考虑螺栓预紧力下的变形。

第四步：结构匹配与硬度选择

这是纯技术活。你的O形圈装上去，有没有因溶胀被“咬死”？你的PTFE楔形圈有没有因为尺寸配合问题直接“卷边”？

一个最核心的原则：硬度越高，抗挤出能力越强，但补偿性越差，且对沟槽公差更敏感。
一般辅助密封圈硬度选择邵氏A 70-80度。低压密封如果盲目用了85度以上的硬胶，会因为补偿力不足而微漏。高压差（>5MPa）下，软胶（70度以下）必须加挡圈，否则瞬间就会被挤入间隙“啃

第四部分：五大“要命坑”与避坑指南

这些坑，都是我交过学费的。

坑1：用FKM硬扛热水和蒸汽

很多工程师觉得FKM耐高温，一股脑全用它。结果热水泵、蒸汽介质中，FKM密封圈用不了几天就变软、发粘、膨胀，最后像烂泥一样被冲出来。这等于给泵装了个“定时炸弹”。

避坑法则：纯蒸汽或热水（>80℃），请认准EPDM。 如果介质是油/水混合物的高温工况，就得选特殊的耐蒸汽氟胶或直接上FFKM。

坑2：在酮类、酯类介质中滥用NBR

有个客户做油漆输送，泵用机械密封老是漏。拆下来一看，NBR辅助密封圈胀得比沟槽还大，把补偿环直接卡死，端面打开摩擦副烧毁。NBR不耐酮、酯，这是教科书第一课，但就是有人忘。

避坑法则：遇到酮、酯、醚类，NBR/天然胶一律靠边站。 首选EPDM、PTFE或FFKM。

坑3：为省钱把硅胶用在动态场合

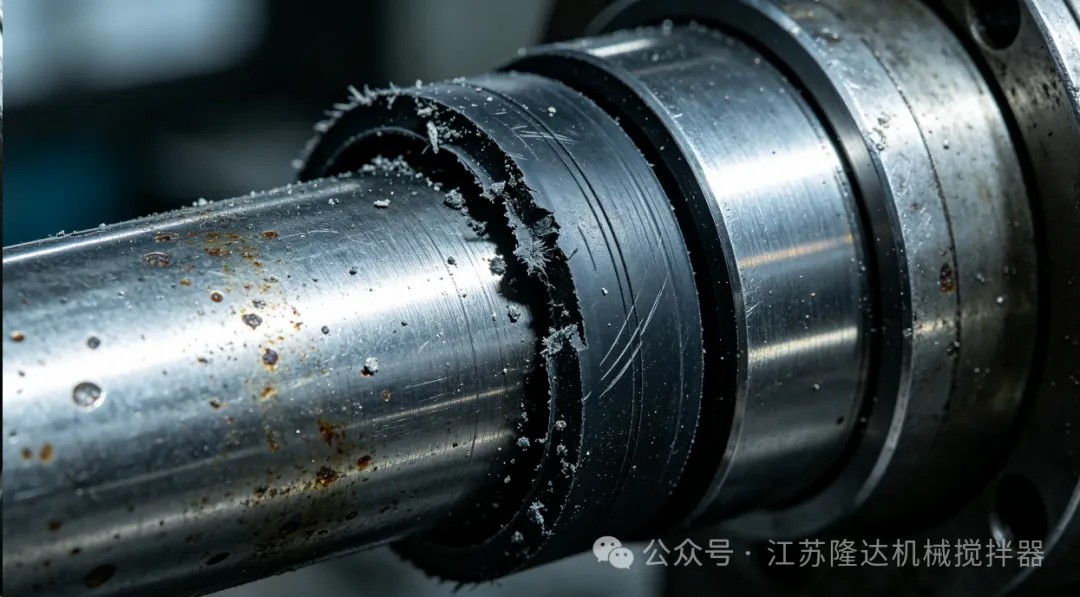

硅胶弹性好、温度宽，但它的撕裂强度极低。我曾见过一个搅拌器，辅助密封用了硅胶O形圈，轴套有微小毛刺，运行几小时密封圈就被“犁”出一道沟，介质顺沟漏出来，整釜物料报废。

避坑法则：硅胶密封圈绝对不能承受摩擦、频繁拆装或用于动态辅助密封。 它只适合纯静态、无磨损的场合。

坑4：PTFE楔形圈不配弹簧，冷流泄漏

很多人把PTFE楔形圈当“万能药”，直接塞进去。刚装上很完美，运行一段时间温度升高，PTFE发生冷流，密封比压下降，泄漏就出现了。

避坑法则：任何使用PTFE或类似塑性材料的辅助密封，必须设计弹性补偿结构，比如背后加一个氟橡胶O形圈作为弹性体，或者用波簧持续压紧。

坑5：忽略溶胀造成的“抱轴”灾难

这可能是最隐蔽的坑。密封圈在介质中必然会有微量溶胀（即使正确选材，溶胀率1-3%也常见）。如果初始设计时轴与密封圈内径间隙预留不足，或O形圈截面直径过粗，溶胀后就会死死抱住轴套，导致补偿环无法浮动。最终结果是端面推开，大量泄漏。

避坑法则：设计时必须为溶胀留出空间，验算最大溶胀率下的体积变化。密封腔、轴套表面粗糙度也要达标（动态辅助密封配合面Ra推荐0.8μm以下），减少摩擦和发热，这能显著延缓溶胀问题带来的卡滞。

实战速查：常见介质与推荐材料

• 矿物油、润滑油（≤120℃）：NBR (经济首选)，HNBR (高温高压)
• 高温合成油、导热油（≤230℃）：FKM
• 热水、低压蒸汽（≤150℃）：EPDM
• 强酸、强碱、强溶剂、超高温油（>230℃）：FFKM (不计成本时)，或PTFE+弹性体组合
• 酮、酯、醚、制动液、胺类：EPDM 或 PTFE
• 液氧、强氧化剂：氟塑料/FFKM（需经安全认证，绝对禁油）

最后的话

辅助密封材料的选用，永远是在耐介质能力、弹性补偿能力、摩擦磨损特性、成本这四者之间找最佳妥协点。没有一种材料是完美的，识别工况里最不能妥协的那条线，并提前对最糟糕的溶胀、硬化、挤出工况做验算，才是高手之道。

希望这篇避坑指南，能帮你省下几笔返工费，少熬几个大夜。下次再遇到机械密封异常，别忘了先怀疑一下那个不起眼的“圈”。
