一、机型定义与结构原理

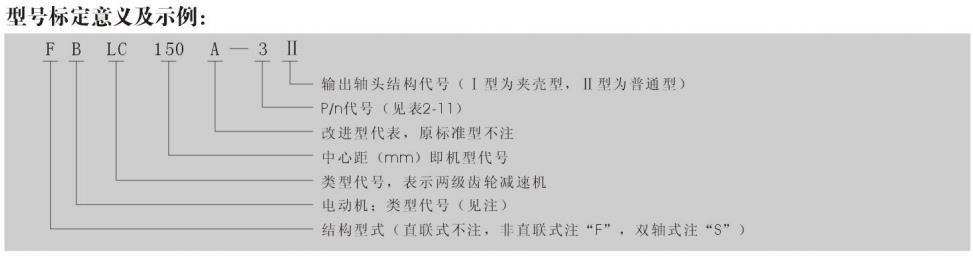

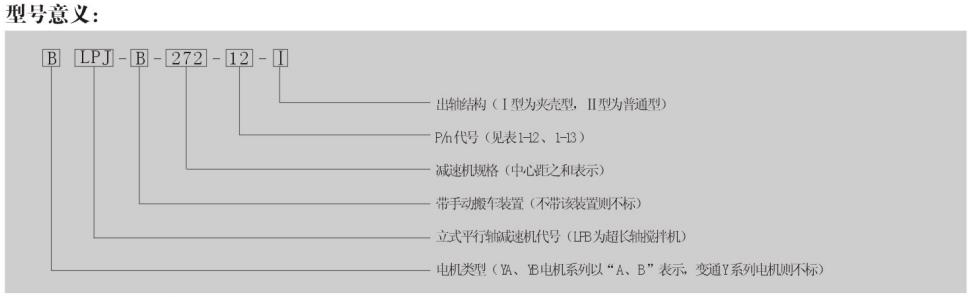

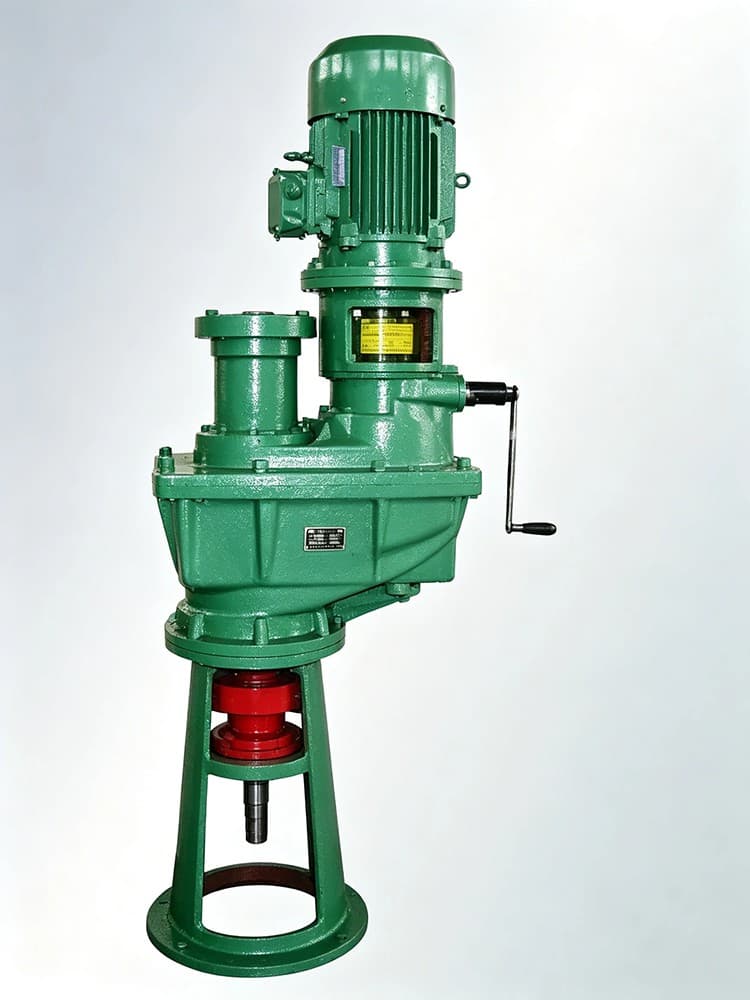

1.型号说明 主流型号为 KJ 可移式立式齿轮搅拌减速机（HG/T 3139 标准定义），也俗称手摇升降立式搅拌器专用减速机；

1).核心传动：两级平行轴斜齿轮硬齿面传动；

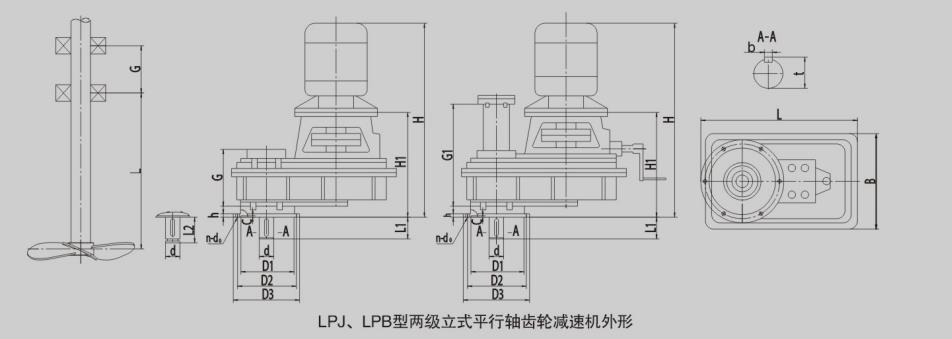

2).专属结构：侧边手摇升降机构、立式机架支架、加长输出轴、夹壳联轴器、顶部直连三相异步电机；

3).功能特色：手摇丝杆升降机构，可整体提升电机 + 减速机箱，方便搅拌桨伸入 / 抽出反应釜、更换物料、清洗罐体。

2.传动原理 电机垂直输入，两级斜齿轮逐级减速，同轴向下输出大扭矩；配套手摇丝杆升降机，实现整机垂直升降，带自锁防下滑结构。

二、核心优势与产品特点

1. 独特手摇升降功能（区别普通立式减速机）

侧边手摇丝杆升降，可整体抬升搅拌轴、桨叶，无需拆卸整机，方便换料、清洗、检修；升降机构自带自锁，停机后不会自行滑落；

适配中试、小批量多批次生产，频繁更换反应釜工况。

2. 齿轮传动性能优势

1.承载强、抗轴向力 两级斜齿轮啮合，搭配重型调心滚子轴承，可承受搅拌桨巨大轴向推力、径向偏载，高粘度物料搅拌不易断轴。

2.传动平稳、噪音低 斜齿重合度高，啮合平稳，整机噪声≤70dB，适合 24h 连续搅拌。

3.传动效率高 硬齿面齿轮单级效率 94%~96%，两级综合效率 88%~93%，发热小、能耗低，优于蜗轮蜗杆减速机。

4.密封可靠防泄漏 输出轴采用多道骨架油封 + 机械密封组合，适配化工溶剂、酸碱介质，杜绝釜内物料渗漏、润滑油窜入反应罐。

5.结构紧凑立式一体化 电机直连立式布局，配套标准机架直接法兰安装在反应釜罐口，占地面积小；箱体 HT250 铸铁铸造，抗震耐腐蚀。

6.适配防爆洁净工况 可配套 YB 防爆电机、不锈钢机架、食品级密封件，满足化工防爆、制药无菌、食品卫生要求。

7.维护便捷 齿轮油浴润滑，仅需定期换油；升降丝杆外置润滑嘴，拆装搅拌桨无需拆解减速机主体。

三、执行技术标准

1. 化工行业专用釜用减速机标准（核心）

·HG/T 3139.1-2018《釜用立式减速机 第 1 部分：型式和基本参数》

·HG/T 3139.6-2018《釜用立式减速机 CF 系列圆柱齿轮减速机》

·HG/T 3139.12-2018《釜用立式减速机 KJ 系列可移式圆柱齿轮减速机》（本机型专属标准）

2. 通用齿轮减速机国标

·GB/T 19074-2003《齿轮减速器 通用技术条件》

·GB/T 3480.5-2018《渐开线圆柱齿轮精度》（齿轮加工精度 5~6 级）

3. 搅拌整机配套标准

·GB/T 38517-2020《反应搅拌机通用技术条件》

·GB/T 6477-2017《齿轮减速器噪声测定方法》

4. 防爆、安全配套标准

·GB 3836 系列 爆炸性环境用防爆电机标准（防爆机型）

·JB/T 10917 搅拌设备机械密封技术标准

四、核心技术参数

1. 功率适配范围

0.75kW ~ 22kW，可配套普通 Y/YB 防爆三相异步电机。

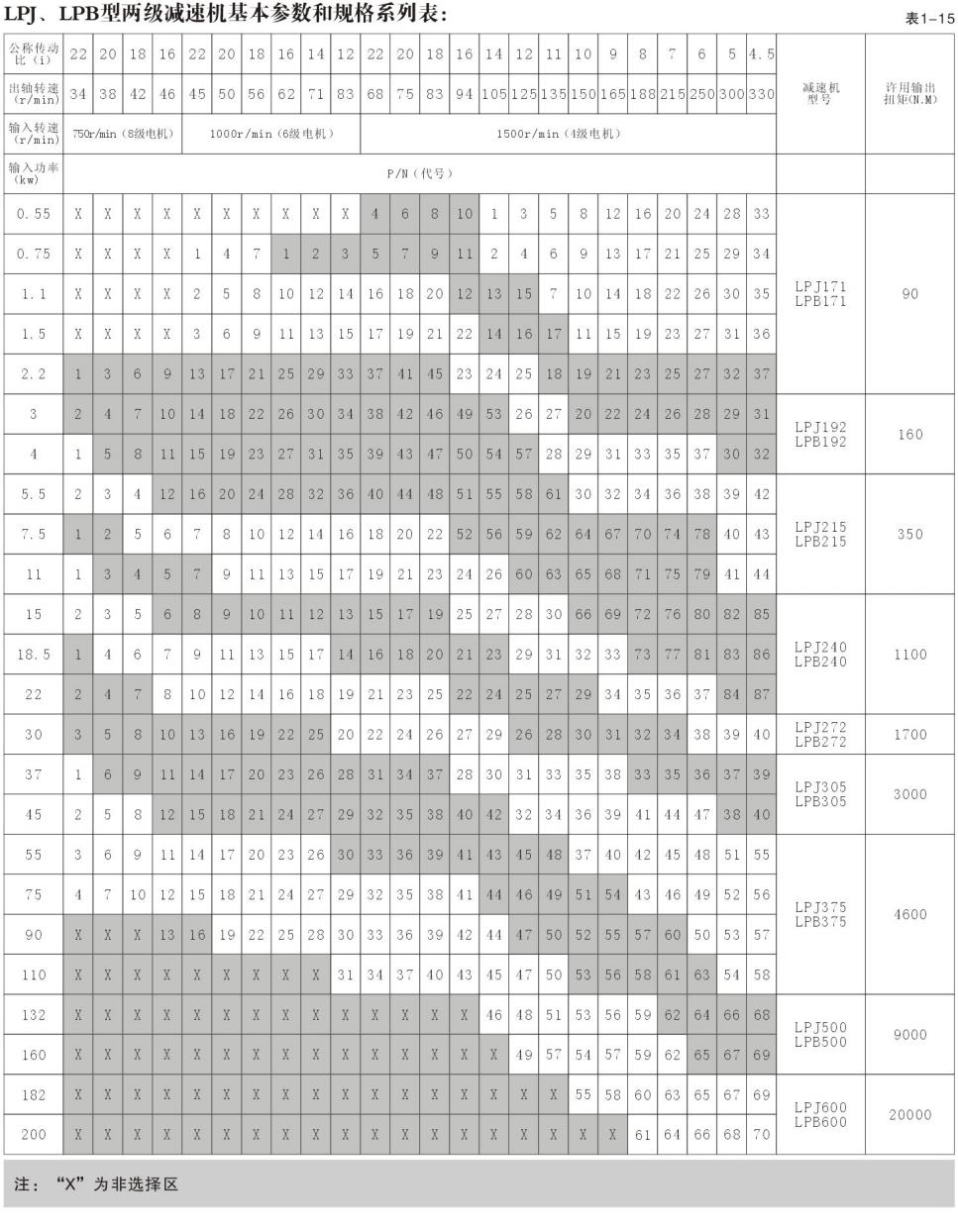

2. 减速比与输出转速

两级标准速比：11、13、17、23、29、35、43； 输出搅拌转速：30~130r/min，适配低、中速搅拌工艺。

3. 扭矩与承载能力

·最大输出扭矩：0.8~12kN・m；

·允许轴向载荷：2000~12000N，适配高粘度、大直径搅拌桨。

4. 齿轮与材质参数

·齿轮：20CrMnTi 合金钢，渗碳淬火 HRC58~62，齿面磨削 5~6 级；

·箱体：HT250 灰铸铁，机架可定制 304 不锈钢；

·升降行程：标准 150~300mm，可定制加长行程；

·升降自锁：丝杆梯形螺纹自锁，停机无下滑。

5. 润滑与防护

·润滑：L-CKC220 中负荷工业齿轮油油浴润滑；

·防护等级：电机 IP55，减速机箱体 IP54；

·密封：标准骨架油封，可选单 / 双端面机械密封适配腐蚀性介质。

五、主流行业应用

1. 精细化工（核心应用）

中试反应釜、小型调和釜、乳化罐、胶粘剂 / 树脂搅拌、涂料油墨色浆调配、农药制剂混合；多批次小批量研发生产线，频繁换料清洗场景优先选用手摇升降款。

2. 制药医药

原料药结晶罐、中药提取搅拌釜、无菌配液罐；可配不锈钢机架、卫生级密封，满足 GMP 洁净要求。

3. 食品日化

护肤品膏体搅拌、香精香料调配、酱料发酵罐、乳制品混合设备。

4. 新能源新材料

锂电池浆料搅拌、硅溶胶、纳米材料分散反应釜。

5. 环保水处理

小型药剂溶解搅拌罐、实验室废水处理搅拌装置。

6. 实验室 / 高校科研

化工教学反应釜、小试研发搅拌设备，手摇升降方便快速更换反应容器。

补充：与摆线针轮搅拌减速机对比

1.KJ 手摇升降齿轮减速机：效率高、轴向承载强、适合连续长时间搅拌，中大功率工况；

2.立式摆线针轮减速机：速比更大、价格更低，适合轻载、间歇搅拌，无升降功能。
