一、机型定义与传动原理

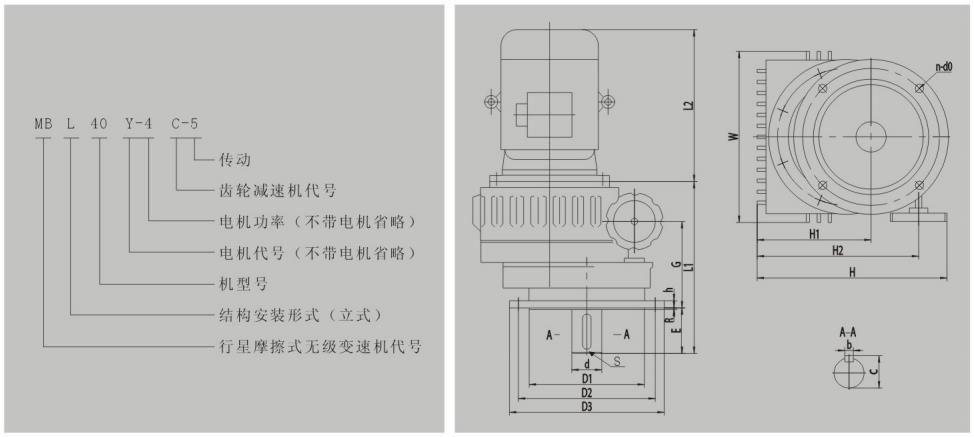

型号释义

MB 代表摩擦盘式机械无级变速机，常配套三相异步电机一体组装，也称 MB 无级调速电机；

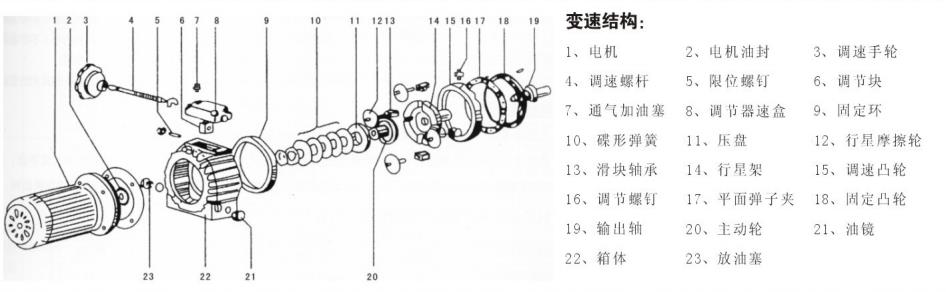

核心结构：主动摩擦轮、从动摩擦锥盘、压力弹簧、调速手轮、调速丝杆机构；

传动原理：依靠金属摩擦副接触传递动力，旋转侧边手轮改变摩擦轮接触半径，连续无级调节输出转速，无固定减速比，可在调速区间内任意变速。

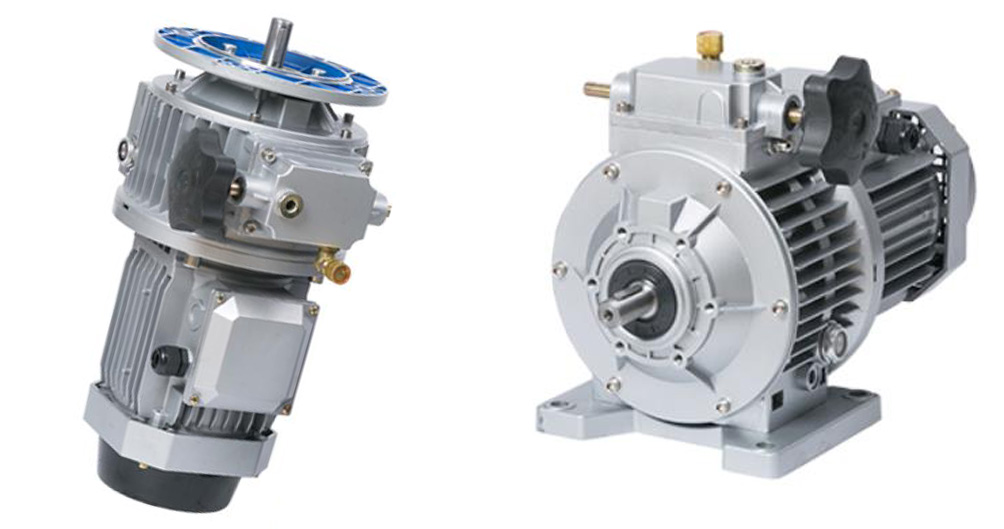

结构区分

卧式底脚安装，前端实心输出轴，后端直连标准 Y 系列电机；顶部油标注油嘴，侧置黑色调节手轮用于现场手动调速。

二、核心优势与产品特点

无段连续无级调速

无档位、无固定速比，在额定调速范围内可任意调节输出转速，调速精度高，停机、运行中均可调节转速，适配工艺需要连续改变线速度的工况。

结构轻巧、铝合金壳体

整机箱体采用压铸铝合金，重量轻、散热性能优异，相比齿轮减速机体积更小，安装灵活；自带散热筋，长时间运转温升低。

过载安全保护

内置压力弹簧摩擦副，出现严重过载、堵转时摩擦盘自动打滑，避免烧毁电机、折断传动轴，起到过载缓冲防护作用。

操控简单、维护方便

手动手轮丝杆调速，无需电控变频设备，低成本实现调速；仅需定期更换专用无级变速润滑油，密封可靠渗漏少。

安装适配性广

支持卧式、立式、法兰多种安装；可单独配电机，也可与摆线、齿轮减速机串联，实现 “无级调速 + 大减速比” 组合驱动。

运转平稳低噪音

摩擦柔性传动，无齿轮啮合冲击，空载噪声≤65dB，适合轻工、食品静音生产环境。

短板补充（客观说明）

摩擦传动存在轻微滑动损耗，持续大功率工况效率低于硬齿面齿轮减速机；不适合长期 24h 满负荷重载连续运转。

三、执行技术标准

机械无级变速机行业专用标准

JB/T 7254-2014《MB 系列无级变速机》（产品型式、性能、试验、尺寸核心标准）

通用机械基础标准

GB/T 19074《通用减速器技术条件》

GB/T 6477《减速器噪声测定方法》

配套电机标准

GB/T 755-2019《旋转电机 定额和性能》

GB 3836（选配防爆电机适用）

润滑与摩擦副材料标准

JB/T 10917 密封件通用技术条件

专用无级变速润滑油行业规范

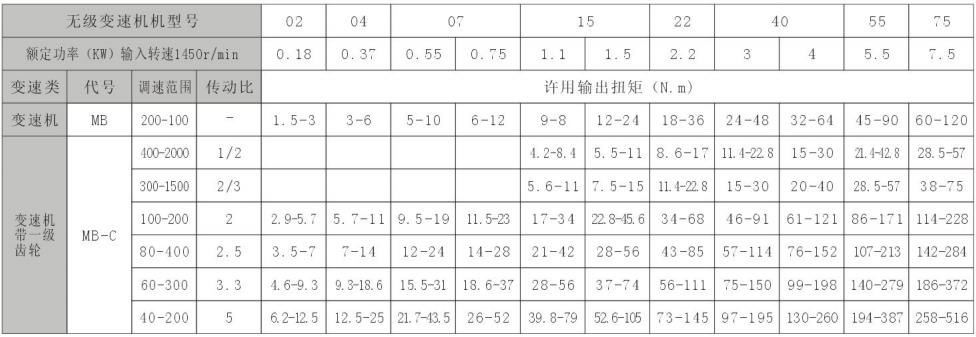

四、核心技术参数

1. 适配功率

0.37kW ~ 7.5kW，小中功率区间为主，大功率场景较少使用。

2. 标准调速范围

基础调速区间：1:5（典型输入 1440r/min，输出 280~1400r/min）；

可串联摆线 / 齿轮减速机拓展低速区间，实现低速无级调速。

3. 传动效率

额定工况效率 75%~85%；低速区间摩擦滑移增大，效率小幅下降。

4. 结构材质参数

壳体：压铸铝合金 ZL104，轻量化、散热快；

摩擦副：特种耐磨合金钢，表面淬火处理，耐磨抗打滑；

调节机构：梯形丝杆 + 尼龙调节手轮，自锁定位，调速后转速不漂移；

输出轴：45# 调质钢，标准平键连接。

5. 润滑与防护

专用油品：MB 无级变速机专用牵引油（不可用普通齿轮油替代）；

防护等级：箱体 IP54，配套电机 IP55；

工作环境：-10℃~+40℃，粉尘轻度工况适用。

6. 输出扭矩

0.37kW 机型约 2.5N・m，7.5kW 最大约 55N・m；过载打滑扭矩为额定扭矩 1.5~2 倍。

五、主流行业应用

1. 食品包装轻工（最核心应用）

       包装流水线、灌装机、分料输送、糖果 / 饼干成型机、酱料搅拌；需要随时调节输送速度、出料流量。

2. 化工小试 / 实验室设备

小型反应搅拌、物料混合机、药剂输送泵；根据物料粘度实时调整搅拌转速。

3. 纺织印染设备

小型验布机、印花送布辊、纺纱喂料机构，灵活调节布料走速。

4. 塑料挤出、橡塑加工

小型造粒机、挤出喂料机、塑胶混料机，控制原料进料速度。

5. 输送自动化流水线

轻型皮带输送机、滚筒分拣线、小型提升机，按需调节生产线运行速度。

6. 饲料、粮食加工

小型混合机、颗粒送料设备，调节出料产能。

7. 造纸、印刷小型设备

纸张输送、印刷走纸机构，匹配印刷、涂布工艺速度。
