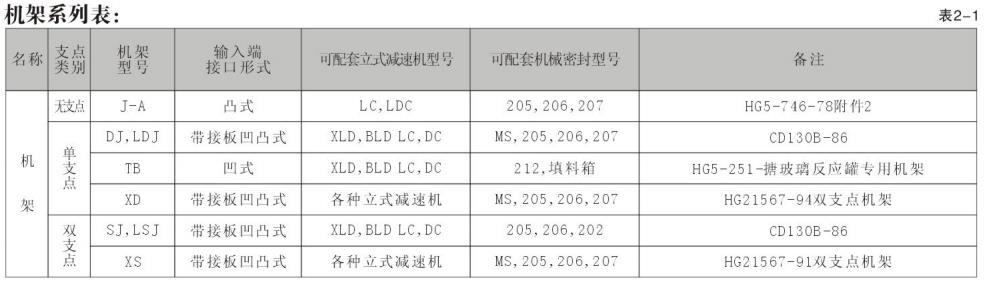

一、产品结构类型界定
1. 产品定义：XS型双支点敞开式釜用搅拌支撑机架

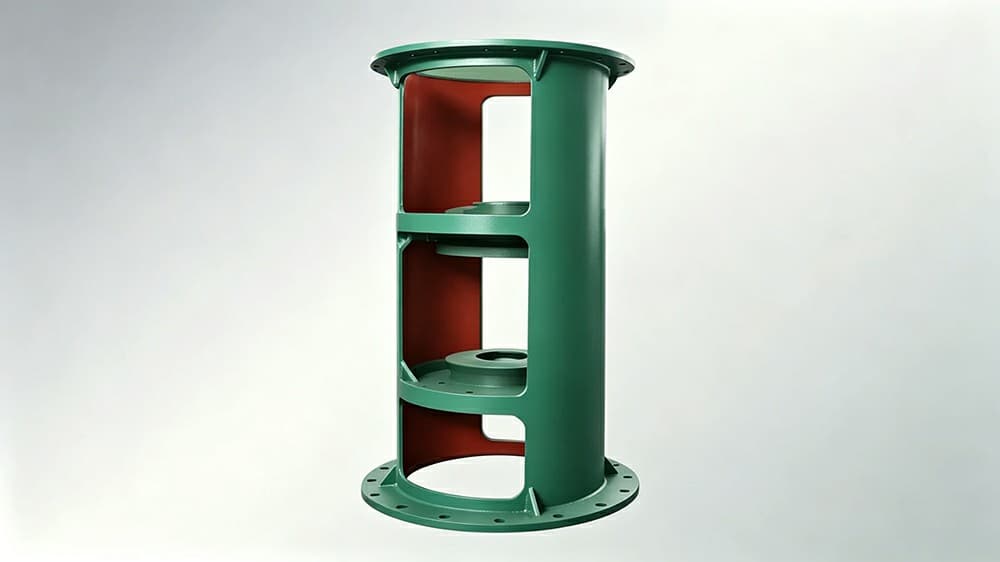

本产品为顶入式搅拌设备专用支撑机架，行业标准命名XS双支点机架，整体为上下双层法兰+双层轴承支撑座镂空筒型结构；上端法兰连接立式减速机，下端法兰固定于反应釜罐顶，中间双层轴承座构成双支点定位结构，中间大面积镂空开窗，属于重载长轴搅拌配套通用支撑部件。
2. 核心结构组成

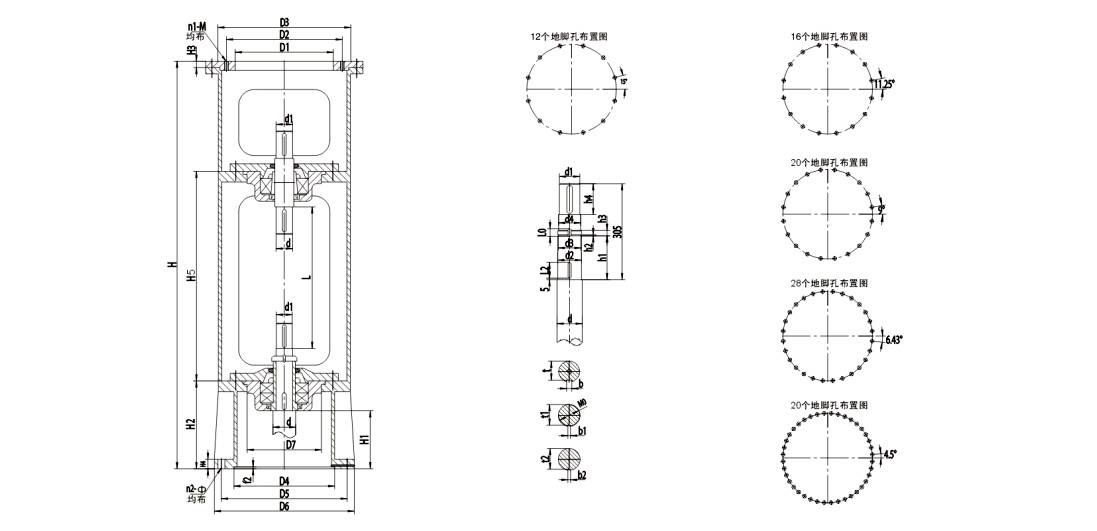

整机由上连接法兰、双层定位轴承座、镂空筒体、下罐顶安装法兰、加强筋板五部分一体铸焊成型；双轴承座分别安装上下两套支撑轴承，形成上下双支点约束搅拌轴，筒体大面积侧开窗，可直观观测机械密封运行状态，方便拆装密封、轴承组件。
3. 适配传动匹配形式

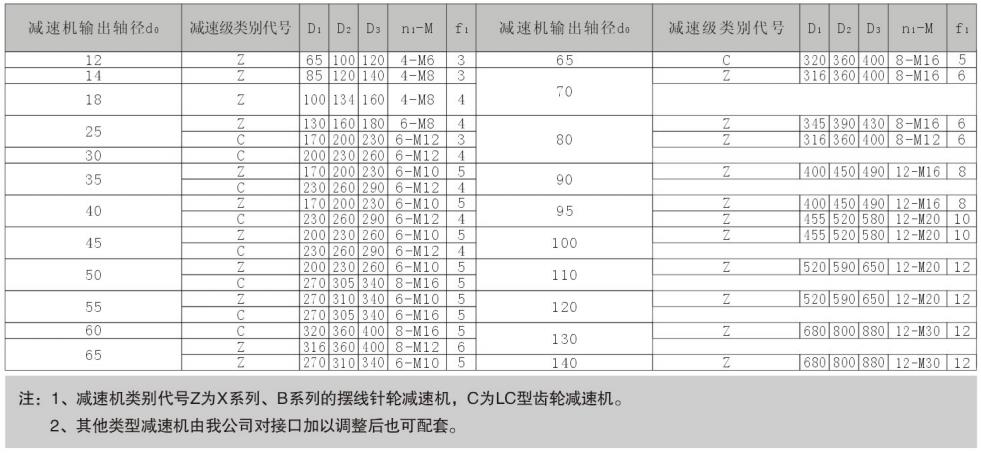

上端法兰标准化适配R/F/K/S四大系列立式斜齿轮减速机、摆线针轮减速机；下端法兰遵循HG20592化工压力容器法兰标准，可匹配常压、承压反应釜；中间轴孔适配带独立机械密封腔体的搅拌轴系，多用于长轴、高固含、重载搅拌工况。
二、XS双支点机架核心优势特点
（一）双支点支撑，重载抗振性能突出
- 1. 上下双层轴承双支点定位，轴系挠度极小：区别于单支点单轴承机架，上下两组轴承同时约束搅拌轴径向、轴向位移，长搅拌轴高速旋转无晃动，桨叶末端径向跳动控制在0.2mm以内，适配3米以上超长搅拌轴工况。
- 2. 高扭矩承载，杜绝轴偏磨、密封损坏：高固含、高粘度物料搅拌产生巨大径向力，双支点分摊载荷，避免单支点单侧受力导致轴偏心磨损、机械密封偏磨泄漏，大幅延长轴承、机封使用寿命3倍以上。
- 3. 整机刚性强，低噪音稳定运行：筒体四周加厚钢板+三角加强筋铸焊一体成型，抗扭曲、抗冲击，24h连续运行整机振动值≤2.5mm/s，噪音远低于单支点机架。
（二）镂空开窗式结构，运维检修便捷
- 1. 大面积侧开窗可视化观测：筒体两侧超大镂空窗口，无需拆解整机即可直观查看下方机械密封渗漏、结垢、磨损状态，提前预判密封失效，避免物料泄漏事故。
- 2. 密封、轴承拆装无需拆除减速机与罐体：开窗预留充足操作空间，更换机封、上下支撑轴承时，无需吊离上方减速机，也不用排空釜内物料，单次检修工时减少70%，大幅降低停产损失。
- 3. 通风散热优良，降低轴承温升：镂空结构空气对流通畅，高速运转轴承产生的热量快速散出，轴承运行温升≤35℃，杜绝高温润滑脂失效抱死故障。
（三）标准化通用设计，适配性广、防腐耐用
- 1. 法兰尺寸全标准化，互换性强：上下法兰执行HG20592国标，上法兰匹配各品牌立式减速机输出法兰，下法兰适配各类反应釜罐顶开孔，新旧设备改造无需重新加工法兰。
- 2. 双层防腐涂装，耐化工介质腐蚀：外部环氧富锌底漆+聚氨酯面漆双层喷涂，内腔防锈红丹底漆处理，可适配弱酸、弱碱、水汽弥漫的化工车间环境；可按需定制304不锈钢整机防腐款。
- 3. 多规格功率全覆盖：从0.75kW~55kW全功率段均有对应型号，小型配液釜、大型中和反应釜均可匹配，单台机架最大允许输出扭矩可达12500N·m。
三、适用核心技术标准
1. 机械制造、涂装、法兰通用国标
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B材质力学性能、焊接验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂装附着力、耐盐雾检测标准。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：配套支撑轴承装配、间隙、耐久测试规范。
2. 化工搅拌釜机架行业专用标准
|
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：明确双支点机架载荷、法兰承压、轴系同轴度、安装尺寸通用规范。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：XS型双支点机架刚度、轴承座承载、焊接探伤、尺寸公差强制指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套机架法兰连接、同轴度安装要求。
3. 压力容器安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配要求；
- 防爆工况：GB 3836系列，机架镂空通风结构满足防爆车间散热安全规范。
|
四、XS型双支点机架核心技术参数
1. 功率与扭矩匹配参数
- 适配电机功率范围：0.75kW ~ 55kW；
- 允许最大输出扭矩：1100N·m ~ 12500N·m（分10种标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B摆线针轮立式减速机；
- 适配搅拌轴直径：φ35 ~ φ160mm。

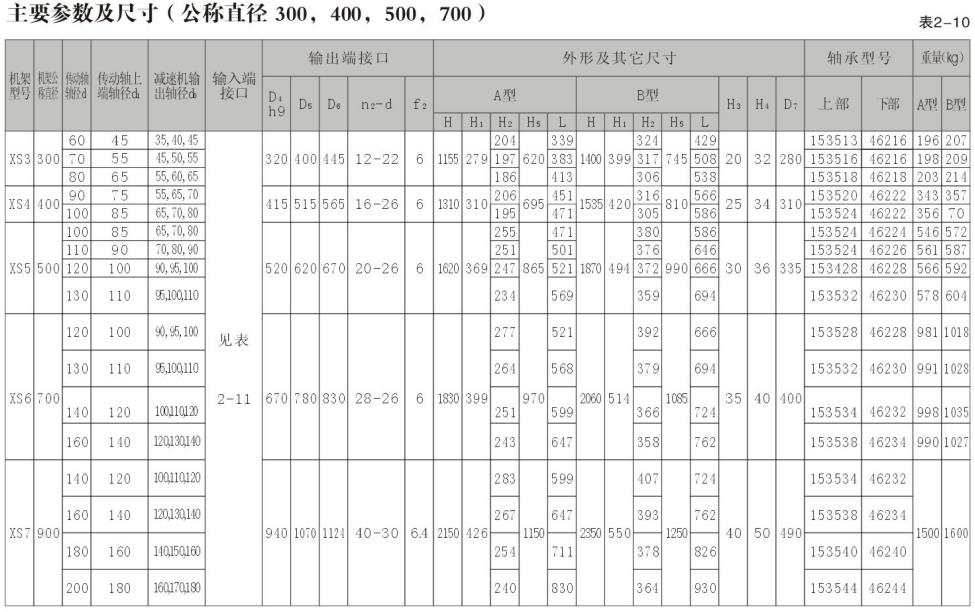

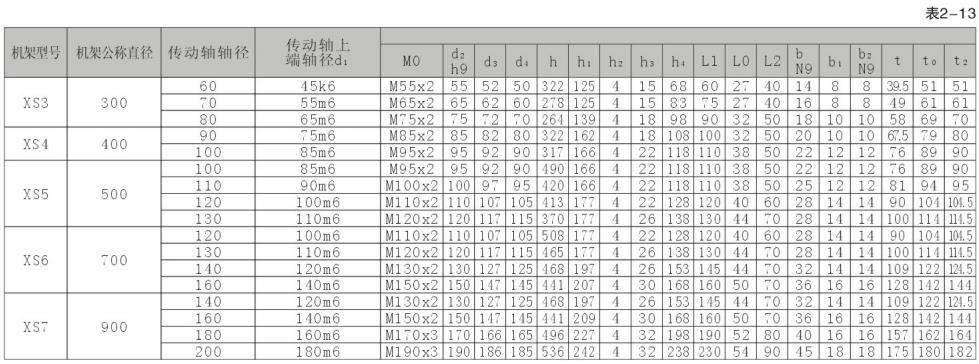

2. 结构与法兰尺寸参数
- 主体材质：标准Q235B碳钢，可选304/316L不锈钢整机；
- 下罐顶法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
- 轴承支撑形式：上下两套调心滚子/深沟球轴承双支点定位；
|
- 筒体结构：三面大尺寸镂空开窗，内置加强筋板，铸焊一体成型；
- 同轴度精度：上下轴承座同轴度误差≤0.08mm。
3. 工况耐久与环境参数
- 允许最高环境温度：-20℃ ~ 80℃；
- 轴承设计使用寿命：≥80000h连续运转；
- 防腐涂层标准：环氧富锌底漆+聚氨酯面漆，总膜厚≥120μm；
- 适配搅拌轴最大悬伸长度：≤4200mm（长轴专用重载型号）；
- 整机振动限值：额定满载运行振动≤2.5mm/s。
|
五、主流行业应用场景
1. 精细化工成套反应釜（核心应用）
树脂合成釜、涂料调配釜、中和反应釜、絮凝剂溶解釜；高粘度、高固含物料搅拌，搅拌轴长度普遍超过2米，采用XS双支点机架抑制轴晃动，保护机械密封长期稳定运行。
2. 医药、生物发酵行业
- 中型发酵罐、原料药配液釜、缓冲液反应罐；长轴伸入深层发酵液，双支点降低轴挠度，避免菌体搅拌不均匀；
- 开窗结构便于日常检查无菌机封泄漏，满足GMP车间运维可视化管理要求。
3. 食品饮料加工行业
|
酱料熬制釜、糖浆调配罐、乳制品发酵罐；粘稠食品物料搅拌载荷大，双支点分摊径向载荷，减少密封磨损，不锈钢款机架适配高洁净食品生产环境。
4. 环保水处理大型反应池、中和罐
大型污水调节反应釜、污泥调质罐、药剂中和储釜；超长搅拌轴深入罐底防止污泥沉积，XS双支点机架解决长轴抖动、密封频繁渗漏难题，降低设备维护频次。
5. 新能源、矿物加工化工
锂电池浆料反应釜、磷酸盐结晶釜、选矿药剂调配罐；粉体高固含悬浮搅拌，冲击载荷大，双支点高强度支撑结构杜绝轴偏心、轴承抱死故障。
|
六、工况适配选型总结
✅ 优先选用XS双支点机架工况
- 搅拌轴长度≥1.8米超长轴顶入搅拌系统；
- 高粘度、高固含、大径向载荷重载搅拌工况；
- 需要频繁检修、实时观测机械密封运行状态的反应釜；
- 24h全年不间断连续生产，要求轴承、密封长寿命低维护；
- 中型、大型承压反应釜，扭矩≥1100N·m大功率搅拌机组。
|
❌ 不推荐选用工况
- 容积＜50L微型实验室小釜、搅拌轴长度＜0.8m短轴设备（选用单支点简易机架更经济）；
- 完全无菌密闭CIP/SIP全抛光工况（优先选用封闭式无菌不锈钢机架）；
- 极强腐蚀强氯、浓氟介质环境（需定制全衬四氟封闭机架）；
- 低矮罐顶、安装高度受限，无充足竖向空间安装双层轴承结构。
|
