一、产品结构类型界定

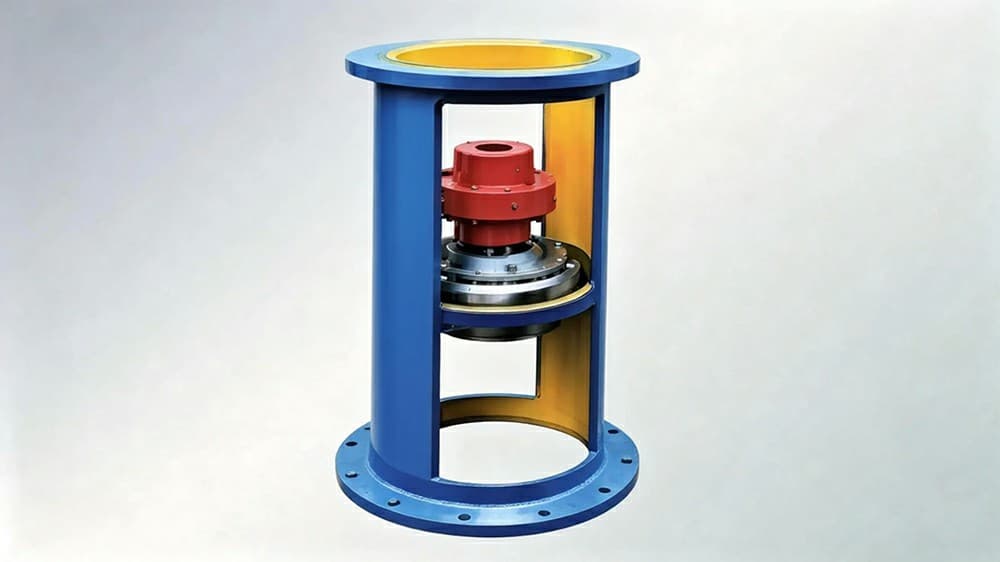

1. 产品定义：DJ/LDJ型单支点敞开式釜用搅拌支撑机架
DJ、LDJ为行业通用标准单支点顶入式搅拌专用机架，LDJ为加长型单支点机架，DJ标准短款；整机由上下圆形法兰、中部单层轴承支撑座、三面镂空筒体铸焊成型，仅设置单层轴承座形成单支点定位结构，中部开窗可直观观察内置机械密封运行状态，是中小型反应釜、短轴搅拌系统标配支撑部件。

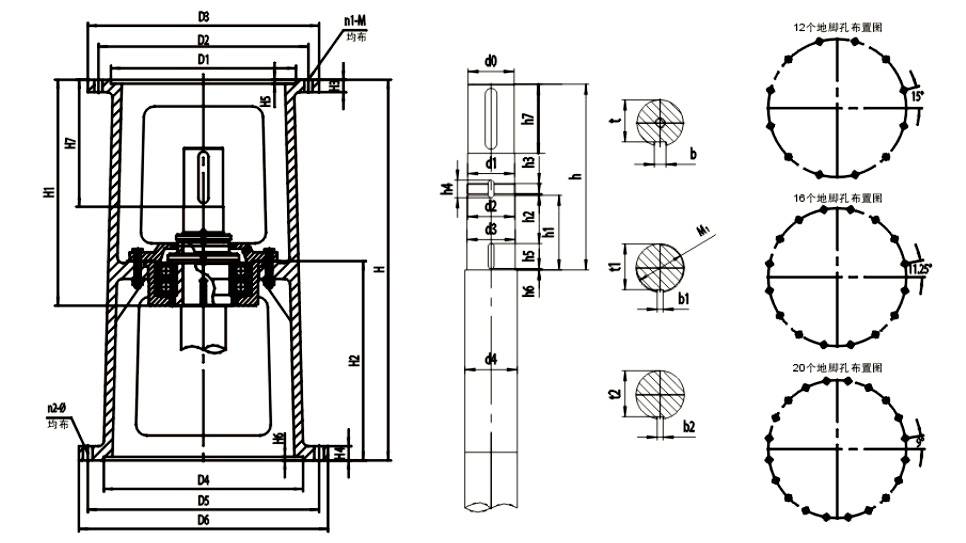

2. 核心结构组成
整机分为上减速机连接法兰、单层轴承支撑座、镂空筒身、下罐体安装法兰、三角加强筋五大模块；单轴承座内置一套定位支撑轴承，密封仓集成在轴承座下方，筒体大面积侧开窗，无需整机拆解即可拆装、检修机械密封与轴承组件。LDJ加长款筒身加高，适配中等长度搅拌轴，DJ标准款适用于短轴小型釜体。

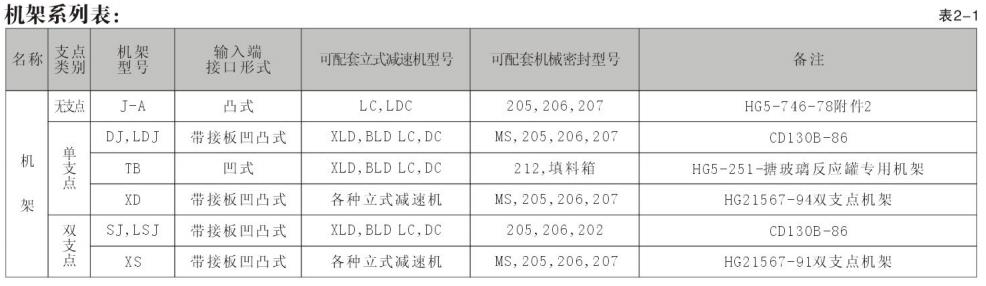

3. 传动匹配适配形式
上端法兰标准化匹配R/F/K/S斜齿轮减速机、X/B摆线针轮减速机；下端法兰遵循HG20592压力容器法兰标准，兼容常压、1.0/1.6MPa承压反应釜；中间轴孔适配单端面、双端面标准机械密封，广泛配套0.55~30kW中小型顶入搅拌装置。
二、DJ/LDJ单支点机架核心优势特点
（一）结构紧凑，安装空间占用小
- 1. 单支点单层轴承结构，整机高度低：对比XS双支点双层轴承机架，筒身高度缩短30%以上，适配罐顶垂直安装空间狭小、厂房层高受限工况，吊装、拆装无需预留超高操作高度。
- 2. 轻量化铸焊一体设计，自重更低：单轴承座简化内部结构，钢板用料更少，整机重量比同功率双支点机架轻40%，减轻反应罐罐顶承重负荷，降低罐体结构加固成本。
- 3. 安装适配灵活，改造兼容性强：上下法兰尺寸完全标准化，新旧搪玻璃釜、不锈钢配料釜改造无需重新开孔加工法兰，可直接替换老式简易支架。
（二）镂空可视化结构，运维检修便捷高效
- 1. 三面大开窗可视化观测密封：筒身大面积镂空窗口，日常巡检无需停机拆解，可直接观察机械密封渗漏、结垢、磨损情况，提前预判密封失效，避免物料泄漏污染。
- 2. 密封、轴承拆装工序简化，停机时间短：开窗预留充足操作位，更换机械密封、支撑轴承时无需吊卸上方减速机，无需排空釜内物料，单次检修工时大幅缩短，适合连续化生产车间。
- 3. 镂空对流散热，抑制轴承高温抱死：开放式筒身空气流通顺畅，轴承高速运转产生热量快速散出，轴承温升控制在≤38℃，延长润滑脂与轴承使用寿命。
（三）经济型通用设计，防腐耐用、规格全覆盖
- 1. 性价比突出，中小型釜首选：结构简化、加工成本更低，同等功率下售价远低于双支点机架，适合短轴、低粘度、轻载荷搅拌工况批量采购。
- 2. 双层防腐涂装，耐化工水汽腐蚀：外部环氧富锌底漆+聚氨酯面漆，内腔防锈红丹底漆，可适配弱酸、弱碱、水汽弥漫的化工、食品车间；支持定制304/316L全不锈钢防腐机架。
- 3. DJ标准款+LDJ加长款双系列全覆盖：DJ适配搅拌轴长度0.6~1.6m短轴设备；LDJ加长筒身适配1.6~3.0m中等长度搅拌轴；功率覆盖0.55kW~30kW全中小功率段。
三、适用核心技术标准
1. 化工搅拌釜配套机架行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范单支点机架载荷、法兰承压、轴系同轴度、通用安装尺寸。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：DJ/LDJ单支点机架刚度、轴承座承载、焊接探伤、尺寸公差强制检测指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套机架法兰连接、轴对中安装公差标准。
2. 机械制造、涂装、法兰通用国标
|
|
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B碳钢材质力学性能、焊接探伤验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂层附着力、耐盐雾防腐检测规范。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔定位尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：配套支撑轴承装配间隙、耐久运行测试要求。
3. 压力容器与防爆安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配规范；
- 防爆工况：GB 3836系列，开放式镂空结构满足防爆车间散热、气体扩散安全要求。
|
四、DJ/LDJ型单支点机架核心技术参数
1. 功率、扭矩与轴长匹配参数
- 适配电机功率范围：0.55kW ~ 30kW；
- 允许最大输出扭矩：850N·m ~ 6800N·m（分8档标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B摆线针轮立式减速机；
- 适配搅拌轴直径：φ30 ~ φ120mm；
- 适用轴长区分：DJ标准款0.6~1.6m；LDJ加长款1.6~3.0m。

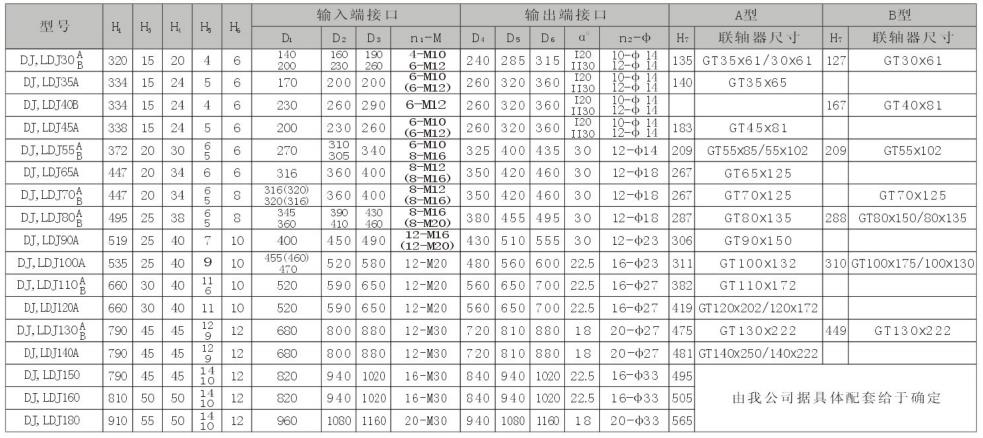

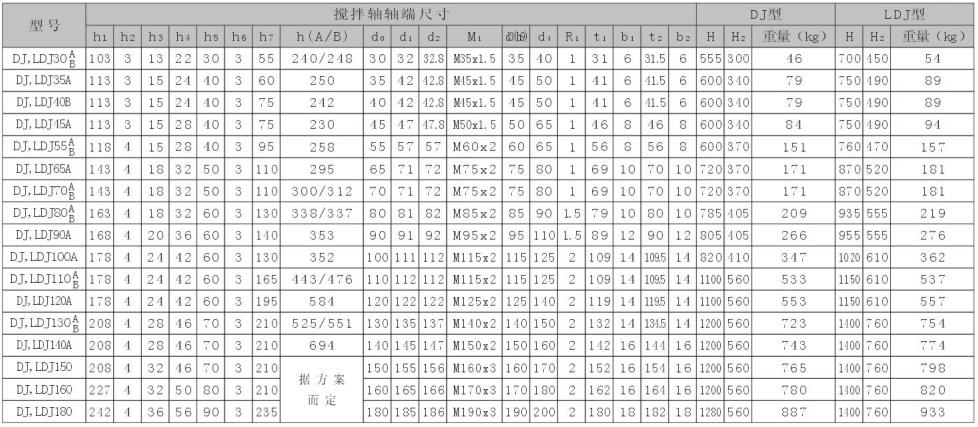

2. 结构与法兰尺寸参数
- 主体材质：标准Q235B碳钢，可选304/316L全不锈钢；
- 下罐体法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
|
- 轴承支撑形式：单层深沟球/调心滚子轴承单支点定位；
- 筒体结构：三面镂空开窗，内置三角加强筋，铸焊一体成型；
- 同轴度精度：轴承座与下法兰同轴度误差≤0.10mm。
3. 工况耐久与环境适配参数
- 允许工作环境温度：-20℃ ~ 80℃；
- 支撑轴承设计连续使用寿命：≥75000h；
- 防腐涂层规格：环氧富锌底漆+聚氨酯面漆，总漆膜厚度≥110μm；
- 整机满载振动限值：≤3.0mm/s；
- 最高适配介质粘度：≤8000mPa·s（轻、中载荷工况）。
|
五、主流行业应用场景
1. 精细化工中小型反应釜（核心应用）
小型树脂合成釜、涂料配液釜、絮凝剂溶解釜、助剂中和反应釜；搅拌轴长度3米以内、中低粘度物料搅拌，选用DJ/LDJ单支点机架控制设备采购成本，镂空窗口方便日常巡检密封渗漏。
2. 医药、生物中小型配液发酵罐
- 小型原料药配液罐、缓冲液反应釜、实验室发酵罐；短/中等长度搅拌轴，轻至中等搅拌载荷；
- 可视化开窗结构便于GMP车间日常无菌密封点检，不锈钢款机架适配高洁净制药工况。
3. 食品饮料配料、熬制设备
|
|
酱料调配釜、果汁混合罐、乳制品小型发酵罐；低粘度食品物料搅拌，载荷温和，DJ经济型机架大批量配套生产线，不锈钢机型满足食品卫生接触要求。
4. 环保水处理小型药剂中和、溶解罐
自来水厂、小型污水处理站药剂溶解罐、絮凝剂调配罐；中等长度搅拌轴选用LDJ加长款，轻量化机架减轻小型储罐罐顶负荷，维护简单适合户外简易水处理设备。
5. 日化、化妆品小型乳化反应釜
精华液、面霜、洗护原料小型乳化釜；低、中粘度膏体温和搅拌，防爆配套DJ机架适配醇类、酯类易燃日化原料生产。
|
六、工况适配选型总结
✅ 优先选用DJ/LDJ单支点机架工况
- 搅拌轴长度≤3m（DJ适配0.6~1.6m短轴，LDJ适配1.6~3m中长轴）；
- 低、中等粘度物料，轻、中等径向搅拌载荷，无高固含重度冲击；
- 罐顶安装高度狭小、厂房层高有限，需要低矮紧凑型支撑机架；
- 中小型反应釜、批量生产线，追求设备高性价比；
- 需要频繁巡检机械密封，便于快速拆装密封、轴承的连续生产车间。
|
❌ 不推荐选用DJ/LDJ单支点机架工况
- 搅拌轴长度＞3m超长轴、高粘度＞8000mPa·s重载膏体物料；
- 高固含粉体、矿浆、污泥等大径向冲击载荷搅拌（优先XS双支点机架）；
- 全年24h不间断重载连续生产，对轴承、密封超长寿命要求严苛；
- 完全密闭CIP/SIP无菌高温灭菌工况（选用封闭式卫生不锈钢机架）。
|
