一、产品结构类型界定

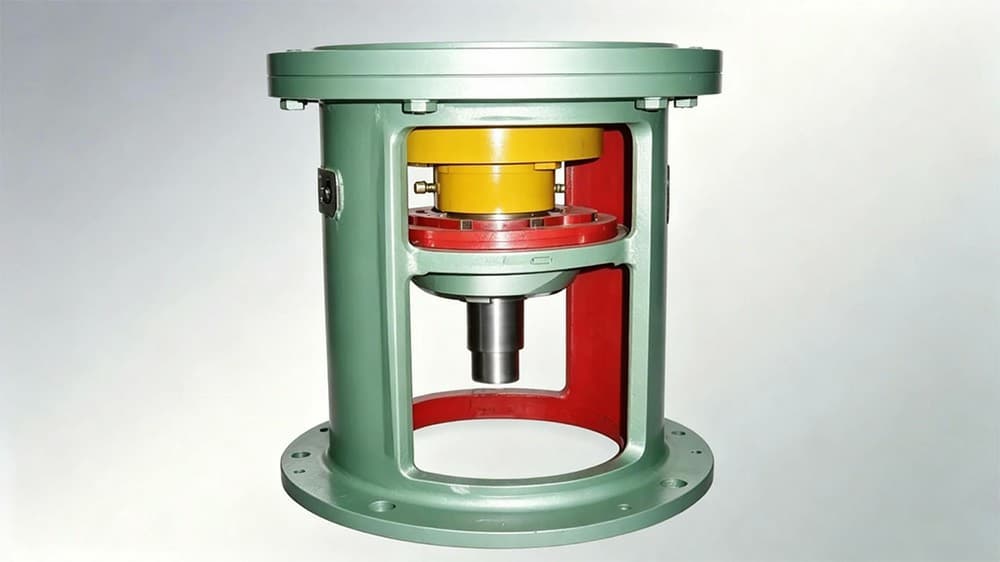

1. 产品定义：TB型顶入单支点敞开式釜用搅拌专用机架
TB型为化工行业标准顶入式搅拌设备专用单支点支撑机架，一体式铸焊成型，单侧超大矩形镂空开窗，采用集成整体式轴承支撑座结构，单层轴承形成单支点定位约束搅拌轴，轴承座下方直接集成整体式机械密封安装位，结构高度集成紧凑，适配短、中等长度搅拌轴，轻、中等载荷中小型搪玻璃、不锈钢反应釜配套。

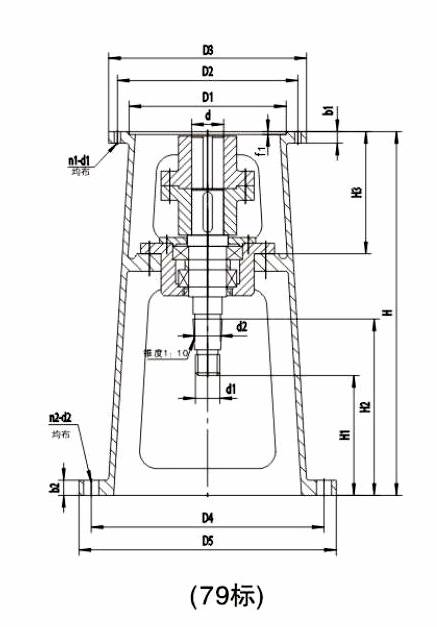

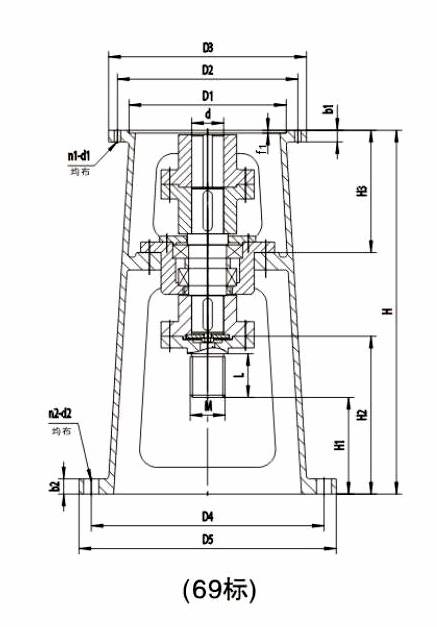

2. 核心结构组成

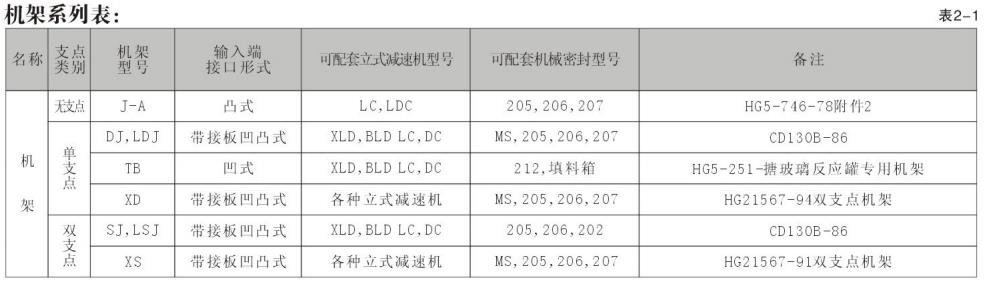

整机五大集成模块：上端加厚减速机连接法兰、单侧超大一体式观测开窗、整体铸焊筒体、中间一体式复合轴承支撑座、下端罐体标准安装法兰；单轴承座内置一套调心滚子轴承，轴承与密封腔体一体化设计，取消分体拼接结构，侧面大开窗无遮挡观测、拆装整套密封与轴承组件；对比J-A、XD机架，TB轴承座整体铸造，同轴度精度更高，抗径向冲击性能更强，适配0.6~2.4m搅拌轴。
3. 传动匹配适配形式
顶部法兰标准化匹配R/F/K/S四大系列斜齿轮减速机、X/B摆线针轮立式减速机；底部法兰执行HG20592压力容器法兰标准，兼容常压、PN1.0/PN1.6MPa搪玻璃、不锈钢承压反应釜；轴孔适配一体式整体机械密封，适配0.55~30kW中小型搅拌传动机组。
二、TB型单支点机架核心优势特点
（一）一体式轴承座集成设计，同轴度高、密封防漏效果好
- 1. 轴承与密封一体铸造，整机同轴度精度优异：一体式复合轴承座无分段拼接，加工同轴度误差≤0.09mm，搅拌轴旋转偏心极小，大幅降低机械密封偏磨渗漏概率，密封使用寿命提升2倍以上。
- 2. 单支点加厚轴承支撑，轻中载荷运行稳定低振：整体铸钢轴承座厚度加大，承载刚性强，同等工况下整机满载振动≤2.9mm/s，运行噪音低，适合连续24h平稳生产工况。
- 3. 集成化紧凑结构，罐顶占用高度小：轴承、密封竖向叠放集成设计，整机筒身高度缩短，厂房层高受限、罐顶垂直安装空间狭小场景优先选用。
（二）单侧超大开窗可视化，运维拆装便捷高效
- 1. 单侧超大矩形开窗，全域可视巡检密封状态：筒体侧面一体式大尺寸镂空窗口，设备运行中无需停机拆解，完整观测整套机械密封渗漏、结垢、弹簧失效、轴套磨损等全部故障特征，提前预警泄漏风险。
- 2. 整套轴承+密封同步拆装，检修工时大幅缩减：大开窗预留充足横向、竖向操作空间，更换轴承、机械密封总成时无需吊卸顶部减速机、无需排空釜内介质，单次检修耗时降低60%，适配流水线连续化工生产。
- 3. 单侧大开窗对流通风，快速散热保护轴承：大面积开窗空气流通顺畅，轴承高速运转热量快速散出，轴承温升≤37℃，避免润滑脂高温失效、轴承抱死停机故障。
（三）标准化通用结构，防腐耐用、性价比突出
- 1. 法兰全行业统一标准，新旧设备改造通用性强：上下法兰尺寸统一遵循HG20592国标，老旧反应釜技改无需重新开孔、加工法兰，可直接替换老式简易支架，改造工期短、综合采购成本低。
- 2. 双层防腐涂装工艺，适配多类化工车间环境：外部环氧富锌底漆+聚氨酯面漆双层喷涂，内腔防锈红丹底漆防护，可稳定用于弱酸、弱碱、水汽潮湿工况；支持定制304/316L全不锈钢洁净防腐机架。
- 3. 中小功率完整规格覆盖，选型灵活：功率覆盖0.55kW~30kW，分8档标准机型，适配实验室、食品、医药、精细化工各类中小型反应釜，兼顾紧凑安装与中等承载需求。
三、适用核心技术标准
1. 化工搅拌釜配套机架行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范单支点机架载荷上限、法兰承压等级、轴系同轴度、标准安装尺寸规范。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：TB一体式单支点机架筒体刚性、整体轴承座承载、焊接无损探伤、尺寸公差强制检测指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套TB机架法兰对接、轴对中同轴度安装标准。
2. 机械制造、涂装、法兰通用国标
|
|
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B碳钢材质力学性能、焊缝探伤验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂层附着力、耐盐雾腐蚀检测规范。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔定位尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：一体式支撑轴承装配间隙、耐久连续运行测试规范。
3. 压力容器与防爆安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配强制规范；
- 防爆工况：GB 3836系列，单侧大镂空通风结构满足防爆车间散热、可燃气体扩散安全要求。
|
四、TB型单支点机架核心技术参数
1. 功率、扭矩与轴长匹配参数
- 适配电机功率范围：0.55kW ~ 30kW；
- 允许最大输出扭矩：750N·m ~ 7200N·m（8档标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B立式摆线针轮减速机；
- 适配搅拌轴直径：φ30 ~ φ125mm；
- 适配搅拌轴长度：0.6m ~ 2.4m短、中等长度搅拌轴设备。

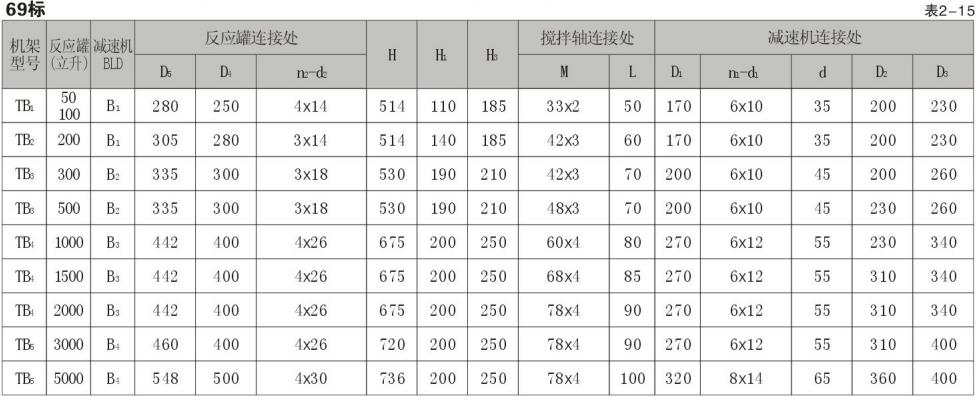

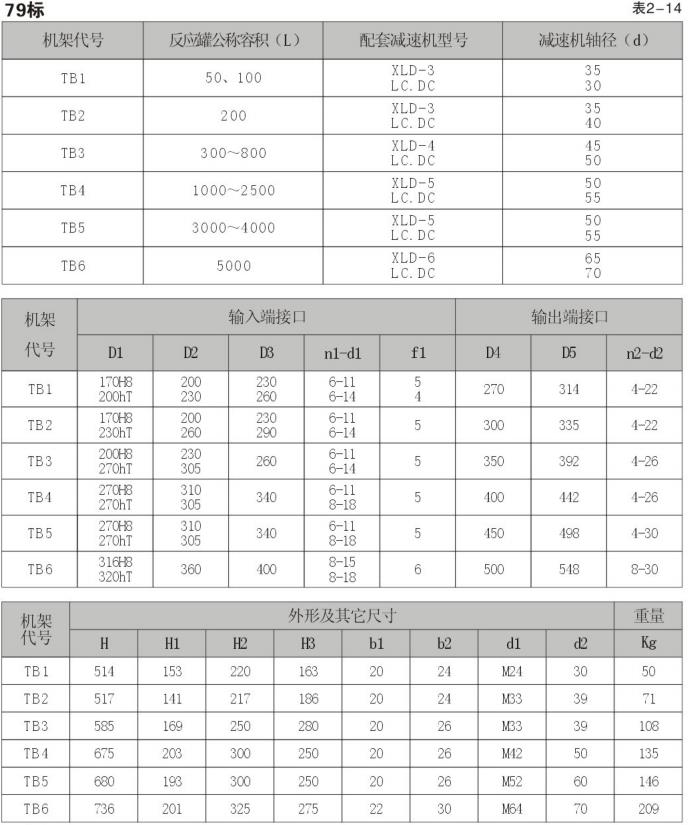

2. 结构与法兰尺寸参数
- 主体材质：标准Q235B碳钢，一体式轴承座铸钢，可选304/316L全不锈钢；
- 下罐体法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
|
- 轴承支撑形式：一体式铸钢座单层调心滚子轴承单支点定位；
- 筒体结构：单侧超大一体式矩形镂空开窗，内置三角加强筋铸焊筒体；
- 同轴度精度：一体式轴承座与下法兰同轴度误差≤0.09mm。
3. 工况耐久与环境适配参数
- 允许工作环境温度：-20℃ ~ 80℃；
- 一体式支撑轴承设计连续使用寿命：≥72000h；
- 防腐涂层规格：环氧富锌底漆+聚氨酯面漆，总漆膜厚度≥110μm；
- 整机满载振动限值：≤2.9mm/s；
- 适配介质最大粘度：≤8200mPa·s（轻、中等搅拌载荷工况）。
|
五、主流行业应用场景
1. 精细化工中小型搪玻璃/不锈钢反应釜（核心应用）
小型树脂合成釜、涂料配液釜、絮凝剂中和反应釜、实验室溶解反应釜；搅拌轴长度0.6~2.4m、中低粘度物料轻中度载荷搅拌，选用TB一体式机架依靠高同轴度保护机械密封，单侧大开窗方便日常巡检渗漏故障。
2. 医药、生物实验室中小型配液发酵罐
- 小型原料药配液罐、缓冲液反应釜、实验室种子发酵罐；短、中等长度搅拌轴，温和搅拌载荷；
- 一体式集成结构洁净无死角，可视化开窗满足GMP车间无菌密封点检需求，不锈钢TB机架适配高洁净制药生产环境。
3. 食品饮料小型配料、熬制发酵设备
|
|
小型酱料调配釜、果汁混合罐、乳制品试验发酵罐；低粘度食品物料温和搅拌，紧凑型TB机架大批量配套小型食品生产线，不锈钢机型满足食品卫生接触标准。
4. 环保水处理小型药剂溶解中和罐
小型污水站、净水厂絮凝剂、酸碱药剂溶解调配罐；0.6~2.4m中等长度搅拌轴，轻量化集成机架减轻小型储罐罐顶承重，单侧开窗通风散热适配户外简易水处理设备。
5. 日化、化妆品小型乳化反应釜
精华液、面霜、洗护原料小型乳化釜；低、中粘度膏体温和混合，防爆配套TB机架适配醇、酯类易燃日化原料生产调配。
|
六、工况适配选型总结
✅ 优先选用TB型一体式单支点机架工况
- 搅拌轴长度0.6~2.4m短、中等长度顶入搅拌系统；
- 低、中等粘度物料，轻、中等径向搅拌载荷，无高固含粉体重度冲击；
- 对机械密封防渗漏要求高，追求一体式高同轴度轴承密封结构；
- 罐顶垂直安装高度狭小、厂房层高受限，需要紧凑型低矮支撑机架；
- 中小型反应釜批量生产线，兼顾设备紧凑安装与采购性价比。
|
❌ 不推荐选用TB型一体式单支点机架工况
- 搅拌轴长度＞2.4m超长轴、介质粘度＞8200mPa·s重载膏体物料；
- 高固含矿浆、污泥、粉体悬浮大冲击载荷搅拌（优先SJ/LSJ双支点重载机架）；
- 全年24h不间断重载连续生产，对轴承、密封超长耐久寿命严苛要求；
- 全密闭CIP/SIP高温无菌灭菌工况（选用封闭式全抛光不锈钢卫生机架）；
- 需要上下分层分别检修轴承与密封的工况（优先XD分层双开窗机架）。
|
