一、产品结构类型界定

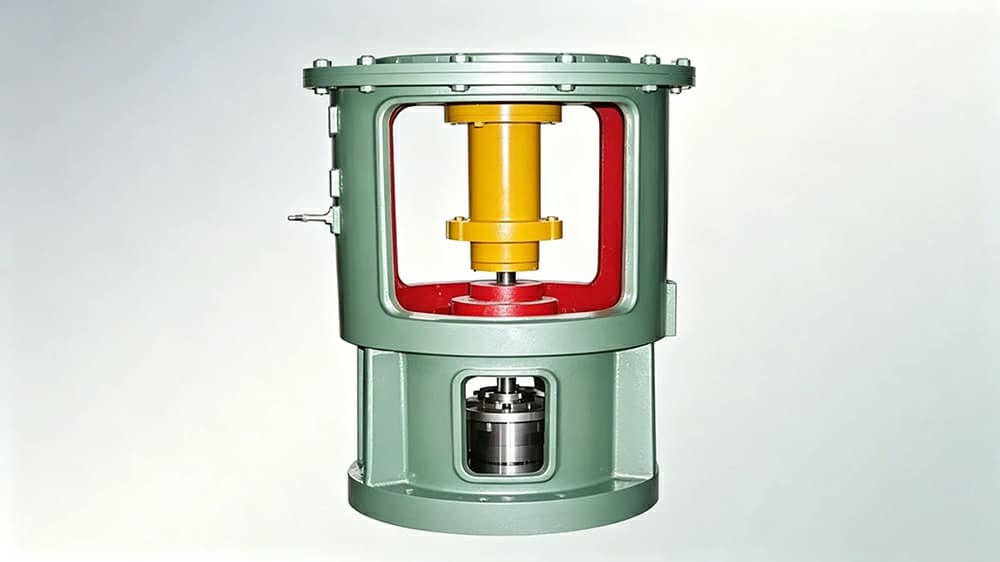

1. 产品定义：XD型单支点敞开式釜用搅拌机架
XD系列是行业标准化单支点顶入式搅拌专用支撑机架，采用上下分层双开窗独特结构，属于重载加强型单支点机架；整机由顶部减速机法兰、加长独立轴承支撑筒体、中部轴承定位座、底部罐体法兰铸焊一体成型，单层轴承座构成单支点定位，上下两处独立开窗，可分别观测上层轴承与下层分体式机械密封，适配中等长度搅拌轴、中低粘度常规化工反应设备。

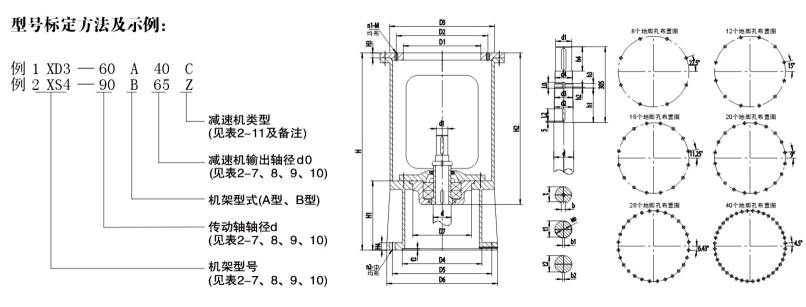

2. 核心结构组成
整机分为五大核心部件：上端减速机连接法兰、上层检修大窗口、加长独立轴承支撑筒、下层密封观测窗口、下端罐体安装法兰；中部内置一套加大规格深沟球/调心滚子轴承作为单支点限位，下层集成独立可拆卸分体密封腔体，上下双层镂空窗口实现轴承、密封分区可视化检修；相比J-A、DJ机架，XD轴承座加长加厚，径向承载能力提升，适配1.0~2.6m中等长度搅拌轴。
3. 传动匹配适配形式
上端法兰标准化适配R/F/K/S斜齿轮减速机、X/B摆线针轮立式减速机；下端法兰执行HG20592压力容器法兰标准，兼容常压、PN1.0/PN1.6MPa搪玻璃、不锈钢反应釜；轴孔兼容标准分体单/双端面机械密封，适配0.75~37kW中小型搅拌传动系统。
二、XD型单支点机架核心优势特点
（一）分层双开窗设计，轴承与密封分区独立检修
- 1. 上下双层独立开窗，分区可视化巡检：上层大窗口可直接观测、加注轴承润滑油脂，下层窗口单独查看机械密封渗漏、结垢、磨损，无需混淆检修部件，日常点检清晰直观，提前预判轴承缺油、密封失效故障。
- 2. 分体式密封座独立拆装，停机维护效率高：下层开窗预留充足操作空间，更换机械密封、支撑轴承时无需吊卸顶部减速机，无需排空釜内物料，单次检修工时减少65%，适配连续流水线生产工况。
- 3. 双层开窗双向对流散热，抑制轴承高温抱死：上下窗口形成贯通风道，空气双向对流快速带走轴承运转热量，轴承温升≤36℃，大幅延长润滑脂与滚动轴承使用寿命。
（二）加长加厚轴承筒，单支点承载性能升级
- 1. 加长一体式轴承支撑筒，轴系稳定性提升：对比J-A短款机架，XD轴承定位段加长，搅拌轴径向约束区间更长，同等轴长下轴挠度更小，适合1.0~2.6m中长搅拌轴轻中度载荷搅拌。
- 2. 加厚筒壁+环形加强筋，整机刚性更强：筒体钢板加厚，内部一体环形加强筋消除铸造、焊接变形，满载运行整机振动≤2.8mm/s，运行平稳噪音低。
- 3. 单支点轻量化结构，罐顶负荷更小：区别于SJ/LSJ双支点重型机架，XD单层轴承结构自重轻，大幅降低中小型反应釜罐顶承压，无需额外加固罐体支撑结构。
（三）通用标准化设计，防腐耐用、规格覆盖广
- 1. 法兰全行业通用，新旧设备改造互换性强：上下法兰尺寸统一遵循HG20592国标，老釜技改无需重新开孔加工法兰，可直接替换老式简易支架，改造成本低、工期短。
- 2. 双层防腐涂装，适配多类生产车间：外部环氧富锌底漆+聚氨酯面漆双层喷涂，内腔防锈红丹底漆处理，耐受弱酸、弱碱、水汽潮湿环境；可按需定制304/316L全不锈钢洁净防腐款。
- 3. 多功率完整覆盖，选型灵活：功率覆盖0.75kW~37kW，分9档标准机型，适配实验室、食品、医药、精细化工各类中小型反应釜，兼顾经济型与中等承载需求。
三、适用核心技术标准
1. 化工搅拌釜配套机架行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范单支点机架载荷、法兰承压、轴系同轴度、通用安装尺寸。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：XD单支点机架筒体刚度、加长轴承座承载、焊接探伤、尺寸公差强制检测指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套XD机架法兰对接、轴对中同轴度安装标准。
2. 机械制造、涂装、法兰通用国标
|
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B碳钢材质力学性能、焊缝探伤验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂层附着力、耐盐雾腐蚀检测规范。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔定位尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：配套支撑轴承装配间隙、耐久连续运行测试要求。
3. 压力容器与防爆安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配强制规范；
- 防爆工况：GB 3836系列，上下贯通开窗通风结构满足防爆车间散热、可燃气体扩散安全要求。
|

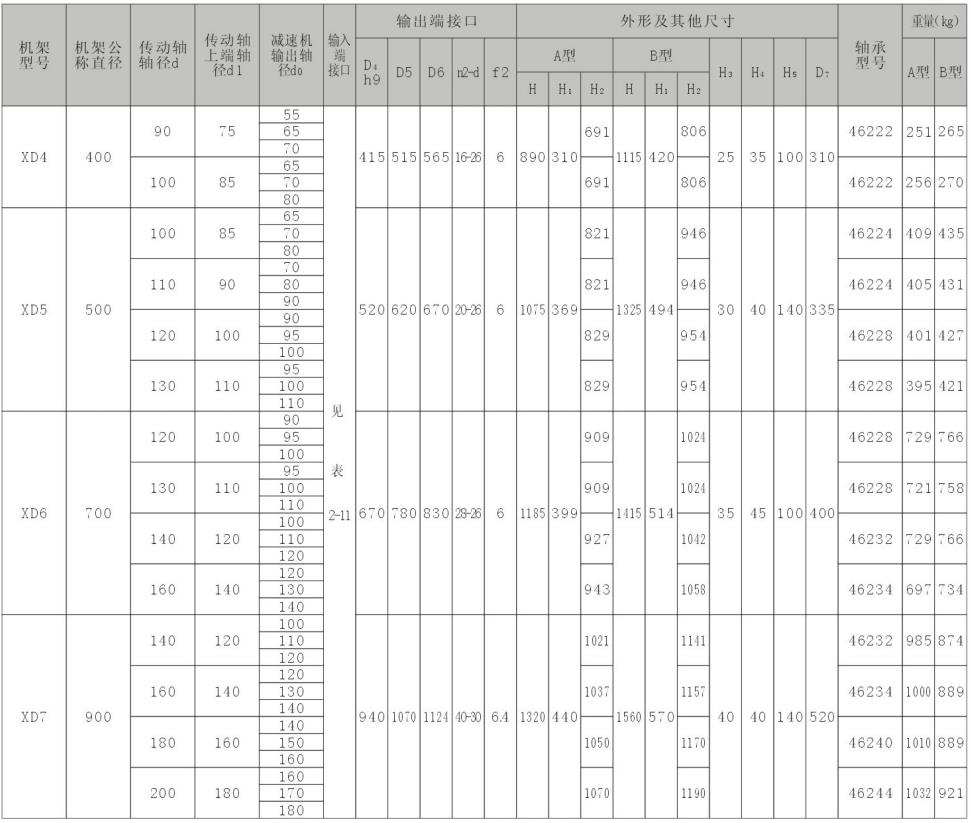

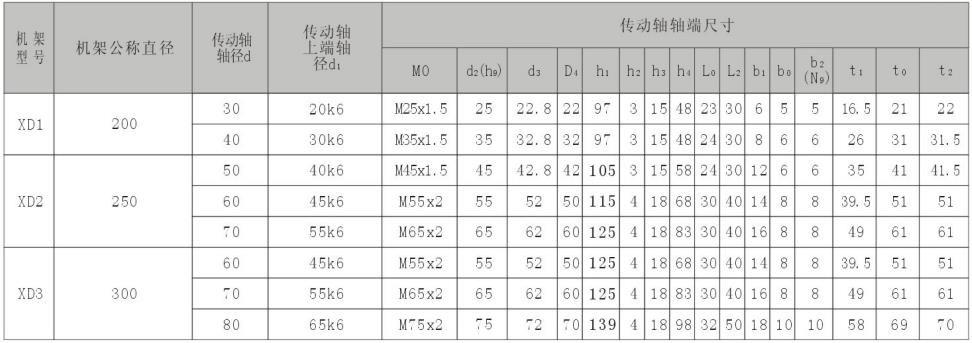

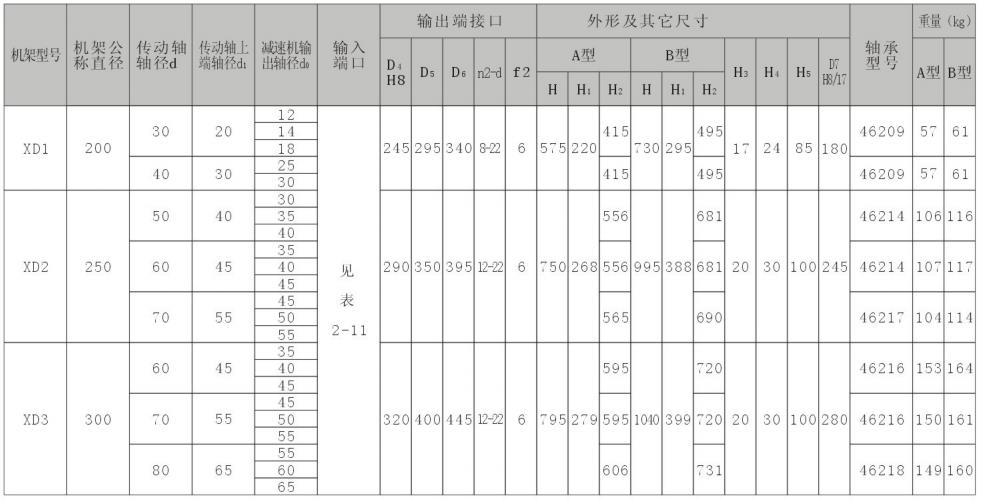

四、XD型单支点机架核心技术参数
1. 功率、扭矩与轴长匹配参数
- 适配电机功率范围：0.75kW ~ 37kW；
- 允许最大输出扭矩：900N·m ~ 8600N·m（9档标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B立式摆线针轮减速机；
- 适配搅拌轴直径：φ32 ~ φ135mm；
- 适配搅拌轴长度：1.0m ~ 2.6m中等长度搅拌轴设备。
2. 结构与法兰尺寸参数
- 主体材质：标准Q235B加厚碳钢，可选304/316L全不锈钢；
- 下罐体法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
|
- 轴承支撑形式：单层加大深沟球/调心滚子轴承单支点定位；
- 筒体结构：上下分层独立镂空开窗，加长一体式轴承支撑筒，内置环形加强筋；
- 同轴度精度：轴承座与下法兰同轴度误差≤0.09mm。
3. 工况耐久与环境适配参数
- 允许工作环境温度：-20℃ ~ 80℃；
- 支撑轴承设计连续使用寿命：≥75000h；
- 防腐涂层规格：环氧富锌底漆+聚氨酯面漆，总漆膜厚度≥115μm；
- 整机满载振动限值：≤2.8mm/s；
- 适配介质最大粘度：≤9000mPa·s（轻、中等搅拌载荷工况）。
|
五、主流行业应用场景
1. 精细化工中小型反应釜（核心应用）
中小型树脂合成釜、涂料配液釜、絮凝剂中和反应釜、实验室溶解反应釜；搅拌轴长度1.0~2.6m、中低粘度物料轻中度载荷搅拌，选用XD分层双开窗机架，分区巡检轴承与密封，降低设备维护频次。
2. 医药、生物中小型配液发酵罐
- 中型原料药配液罐、缓冲液反应釜、实验室种子发酵罐；中等长度搅拌轴、温和搅拌载荷；
- 分层可视化开窗结构满足GMP车间日常点检需求，不锈钢XD机架适配高洁净制药生产环境。
3. 食品饮料中型配料、熬制发酵设备
|
|
中型酱料调配釜、果汁混合罐、乳制品发酵罐；低至中等粘度食品物料搅拌，经济型XD机架大批量配套食品生产线，不锈钢机型满足食品卫生接触标准。
4. 环保水处理中型药剂溶解中和罐
中小型污水站、净水厂絮凝剂、酸碱药剂调配反应罐；1~2.6m中等长度搅拌轴，轻量化机架减轻储罐罐顶承重，上下开窗散热良好适配户外水处理设备。
5. 日化、化妆品中型乳化反应釜
精华液、面霜、洗护原料中型乳化釜；中低粘度膏体温和混合，防爆配套XD机架适配醇、酯类易燃日化原料生产调配。
|
六、工况适配选型总结
✅ 优先选用XD型单支点机架工况
- 搅拌轴长度1.0~2.6m中等长度顶入搅拌系统；
- 低、中等粘度物料，轻、中度径向搅拌载荷，无超高固含粉体重度冲击；
- 需要分开独立巡检轴承、机械密封，便于加注润滑脂与检修密封；
- 中小型反应釜批量生产线，兼顾承载性能与设备性价比；
- 厂房层高适中，可容纳中等高度加长轴承筒结构，追求轻量化低罐顶负荷。
|
❌ 不推荐选用XD型单支点机架工况
- 搅拌轴长度＞2.6m超长轴、介质粘度＞9000mPa·s重载膏体物料；
- 高固含矿浆、污泥、粉体悬浮大冲击载荷搅拌（优先SJ/LSJ双支点重载机架）；
- 全年24h不间断重载连续生产，对轴承、密封超长耐久寿命严苛要求；
- 全密闭CIP/SIP高温无菌灭菌工况（选用封闭式全抛光不锈钢卫生机架）；
- 搅拌轴＜1.0m极短小型实验室釜（选用J-A短型机架更经济）。
|
