一、产品结构类型界定
1. 产品定义：JQ/JQW型剖分式夹壳联轴器
JQ、JQW系列是搅拌传动系统专用夹壳联轴器（弹夹联轴器），属于剖分式刚性联轴器。JQ为标准短型夹壳，JQW为加长筒身型号；整体由对半剖开的圆筒壳体、多组高强度夹紧螺栓组成，依靠螺栓锁紧产生的抱紧力夹持两根对接轴的轴头，实现扭矩传递，无需键连接，广泛配套釜用立式搅拌装置减速机与搅拌轴的对接传动。

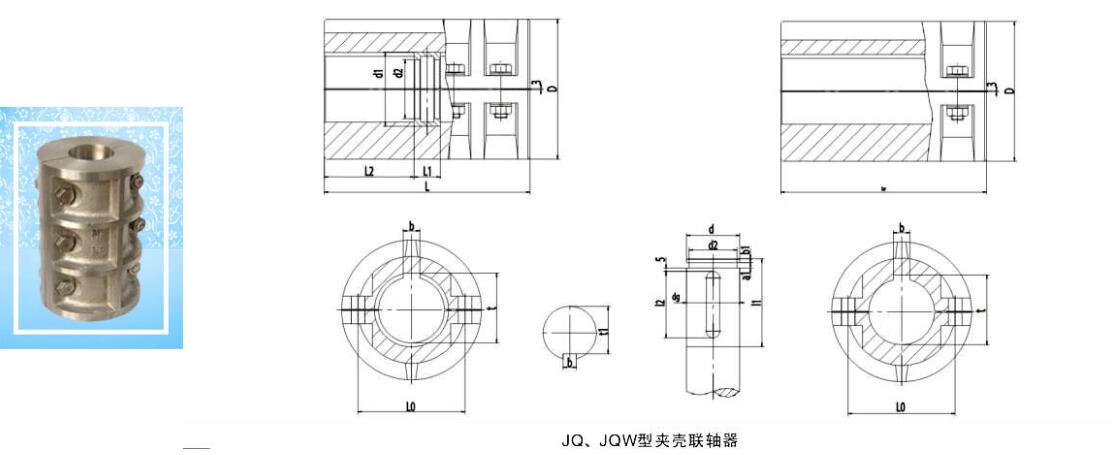

2. 核心结构组成

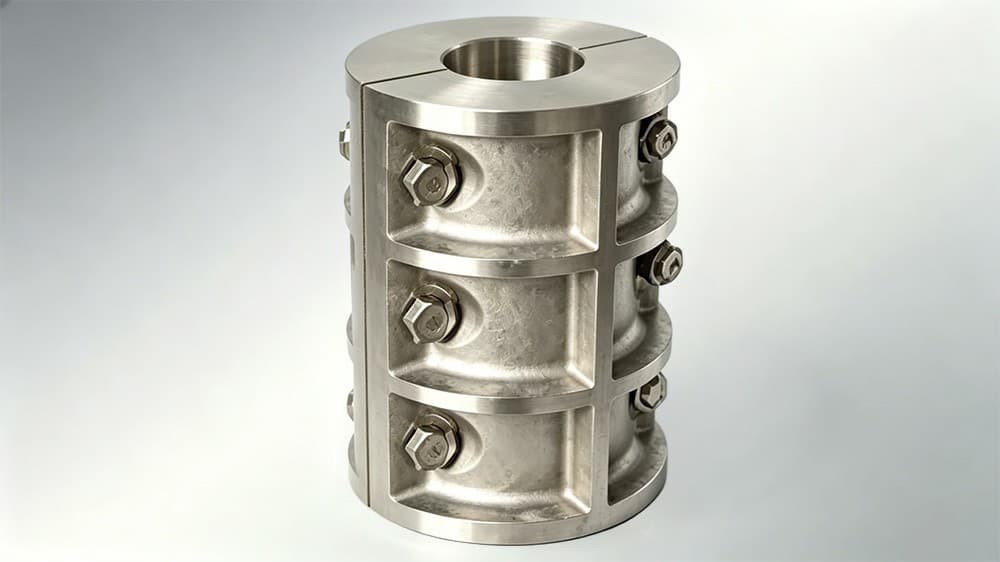

整机分为两半剖分式壳体、高强度夹紧螺栓两大核心部件；壳体采用整体锻件加工，轴向开设一条剖分缝隙，周向布置多层紧固螺栓。拧紧螺栓后壳体产生弹性收缩，均匀抱紧输入轴与输出轴外圆，依靠轴与壳体之间的摩擦力传递扭矩。JQW加长款筒体轴向长度更大，夹持接触面积更大，允许传递更大扭矩；JQ标准款结构紧凑，占用轴向尺寸更小。产品无需平键、花键等键槽结构，不损伤搅拌轴表面。
3. 传动匹配适配形式
上端适配立式减速机输出轴，下端对接搅拌轴轴头，广泛匹配DJ、XD、SJ、TB、XS、LDJ、LSJ系列各类搅拌机架；适配轴径φ30~φ160mm，可配套0.55~55kW顶入式搅拌设备；材质可选45#钢调质处理、304/316L不锈钢，适配化工、食品、医药各类防腐工况。
二、JQ/JQW夹壳联轴器核心优势特点
（一）剖分式免键抱紧结构，拆装无需移动轴系
- 1. 对半剖开一体式壳体，无需拆卸减速机、吊移搅拌轴：区别于套筒联轴器、凸缘联轴器，检修时直接松开夹紧螺栓，壳体径向向外分开，沿径向取出联轴器，不需要轴向移动搅拌轴或减速机，大幅缩短搅拌设备检修工时。
- 2. 摩擦传动免键连接，保护搅拌轴本体：依靠圆周抱紧摩擦力传递扭矩，轴表面无需加工键槽，避免键槽位置产生应力集中，杜绝搅拌轴键槽断裂风险，延长搅拌轴使用寿命。
- 3. 多组螺栓均匀施压，夹持受力均衡：多层周向螺栓沿圆周均匀分布，锁紧后壳体对轴形成360°均匀抱合力，轴受力无偏载，高速运转同轴度稳定。
（二）刚性同步传动，结构简洁可靠
- 1. 刚性无间隙传动，转速同步精度高：属于刚性联轴器，运转无弹性元件间隙，输入输出转速完全同步，适合搅拌设备持续恒扭矩运转工况，不存在弹性体老化、破损失效问题。
- 2. 结构简洁，耐温范围广：无橡胶、聚氨酯等易老化非金属零件，耐高温、耐油、耐水汽，可适应反应釜高温、潮湿、蒸汽泄漏工况。
- 3. 轴向尺寸可选：JQ紧凑款 / JQW加长重载款：JQ标准型轴向短，适合罐顶安装空间狭小场景；JQW加长型增大接触包络面积，承载扭矩更大，适配大功率、重载长轴搅拌机组。
（三）材质方案丰富，防腐适配多种工况
- 1. 碳钢调质版本性价比高：45#钢锻造调质，适用于普通精细化工、水处理无腐蚀工况，表面发黑或喷漆防锈。
- 2. 全不锈钢洁净机型满足卫生需求：304/316L不锈钢锻打成型，无锈蚀、无污染，适配食品、医药、生物发酵GMP洁净车间。
- 3. 维护简单，备件少故障率低：无易损弹性部件，日常仅定期检查螺栓预紧力矩，长期连续运行维护成本低。
三、适用核心技术标准
1. 联轴器行业基础标准
- GB/T 5272《梅花形弹性联轴器》参考传动设计规范
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：釜用搅拌装置夹壳联轴器选型、扭矩、安装同轴度规范。
- JB/T 8869《夹壳联轴器》机械行业标准：JQ、JQW夹壳联轴器尺寸、扭矩、材料、检验通用规范。
2. 金属材料、紧固件通用国标
|
- GB/T 699《优质碳素结构钢》：45#钢壳体锻造、调质热处理验收标准。
- GB/T 20878《不锈钢和耐热钢牌号》：304、316L不锈钢壳体材质规范。
- GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》：高强度夹紧螺栓力学性能标准。
3. 搅拌设备配套安全规范
- 配套压力容器搅拌装置执行GB 150《压力容器》相关传动部件安全要求；
- 防爆车间使用满足GB 3836系列防爆设备机械结构要求。
|

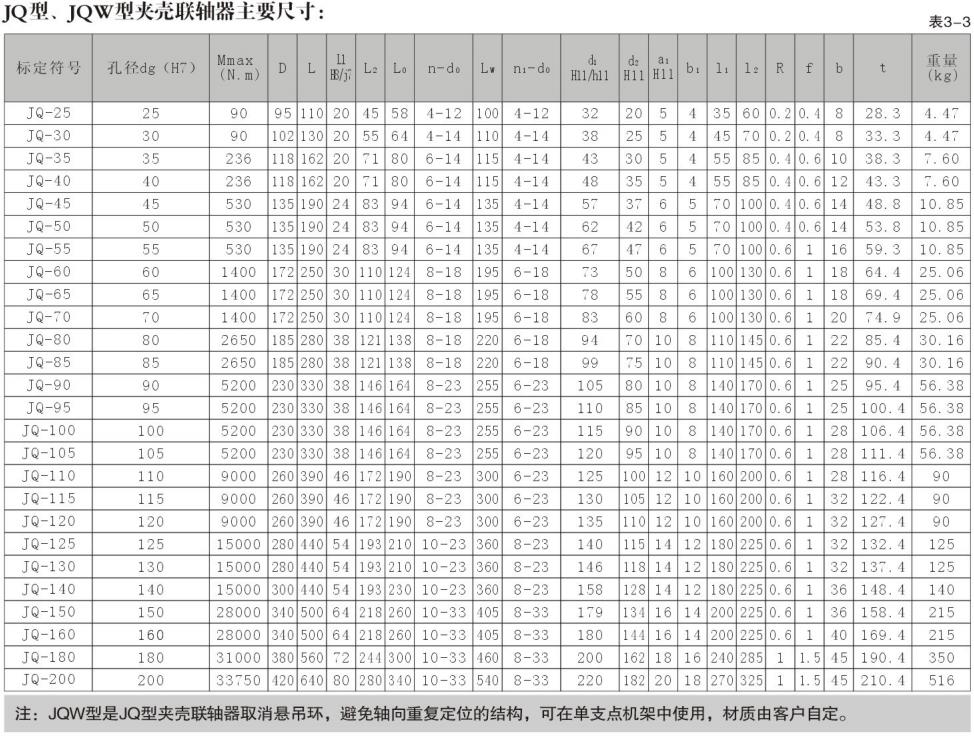

四、JQ/JQW夹壳联轴器核心技术参数
1. 扭矩、轴径与功率匹配参数
- 适用轴径范围：φ30mm ~ φ160mm；
- 额定传递扭矩：650N·m ~ 13000N·m；
- 适配搅拌电机功率：0.55kW ~ 55kW；
- 最高允许工作转速：150 ~ 1450r/min（依据规格大小递减）；
- 型号区分：JQ标准短型；JQW加长重载型。
2. 结构与材质参数
- 壳体标准材质：45#锻钢（调质处理）；可选304 / 316L不锈钢；
|
- 夹紧螺栓：8.8级/10.9级高强度螺栓；不锈钢机型配套A4-70不锈钢螺栓；
- 连接形式：剖分式对半抱紧，摩擦型无键传动；
- 表面处理：碳钢：发黑/防腐喷漆；不锈钢：抛光/酸洗钝化。
3. 工况环境适配参数
- 允许工作环境温度：-30℃ ~ 180℃；
- 安装允许同轴度偏差：≤0.12mm；
- 过载特性：依靠轴面摩擦力传递，极端过载可产生轻微打滑，具备一定过载保护效果；
- 禁止工况：剧烈冲击交变载荷、频繁正反转重载工况。
|
五、主流行业应用场景
1. 精细化工立式反应搅拌设备（核心应用）
树脂合成釜、涂料调配釜、絮凝剂反应釜；减速机输出轴与搅拌轴之间动力连接。得益于径向拆装优势，设备检修更换机械密封时无需吊开减速机，大量应用于各类DJ、XD、SJ、XS系列机架配套搅拌系统。
2. 医药、生物发酵罐搅拌传动
- 原料药配液罐、中型发酵搅拌罐；优先选用304/316L不锈钢JQ/JQW夹壳联轴器；
- 无键槽结构避免轴应力断裂，洁净不锈钢材质满足GMP车间卫生管控要求。
3. 食品饮料搅拌、熬制设备
|
|
酱料搅拌釜、乳制品发酵罐、糖浆调配罐；不锈钢夹壳联轴器无锈蚀污染风险，适合食品卫生级生产线。
4. 环保水处理药剂溶解搅拌装置
污水站絮凝剂溶解罐、中和反应搅拌釜；碳钢经济型JQ联轴器大批量配套中小型水处理搅拌设备，维护便捷。
5. 日化、新能源锂电浆料搅拌釜
化妆品乳化釜、锂电池浆料混合反应釜；连续稳定刚性传动，适配中低速长周期连续搅拌生产。
|
六、工况适配选型总结
✅ 优先选用JQ/JQW夹壳联轴器工况
- 立式顶入搅拌装置，需要径向拆装联轴器、不便于轴向移动减速机与搅拌轴；
- 希望搅拌轴不开键槽，避免轴应力集中断裂；
- 持续单向稳定运转，冲击载荷较小、不频繁正反转；
- 罐顶安装空间紧凑，偏好简洁刚性传动部件；
- 洁净车间（食品、医药）可选用不锈钢材质；重载大扭矩优先选择JQW加长型。
|
❌ 不推荐选用JQ/JQW夹壳联轴器工况
- 设备频繁正反转、剧烈冲击交变载荷工况，容易出现打滑失扭矩；
- 需要补偿较大同轴偏差，需要缓冲减振（优先选用弹性联轴器）；
- 超高转速工况，摩擦面发热风险较高；
- 长期重载且无法定期复查螺栓预紧力矩的无人值守设备。
|
