1. 半联轴器（轮毂法兰主体）

• 常规通用款：HT200 / HT250灰铸铁，适合常温无剧烈冲击的常规化工、水处理工况，性价比最高；
• 重载强化款：45#优质碳素钢，调质热处理，适用于大功率、频繁启停、交变载荷搅拌机组；
• 防腐洁净定制款：304 / 316L不锈钢锻件，应用于食品、医药发酵等洁净防腐工况。

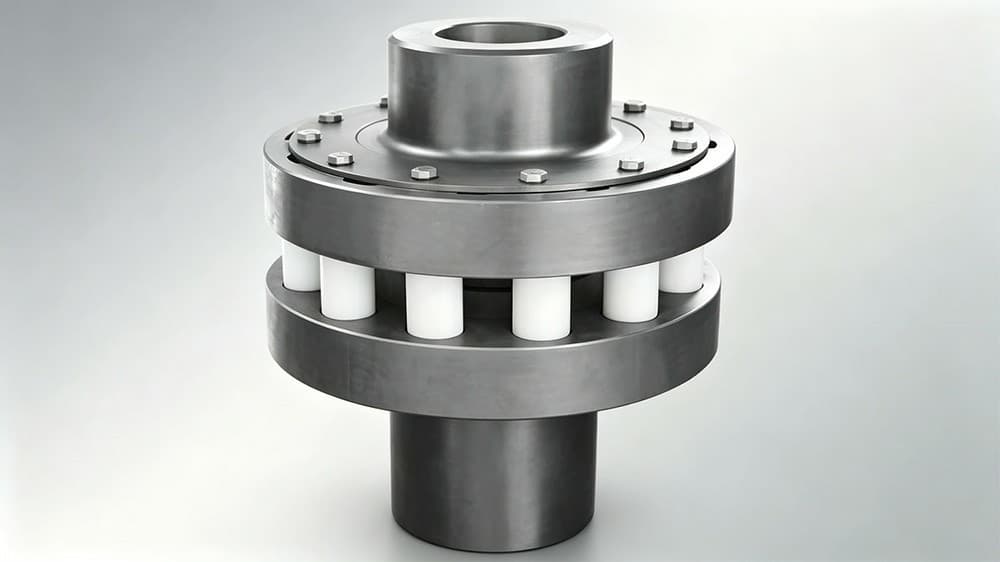

2. 弹性柱销（核心弹性元件）

• 标准标配：MC铸型尼龙（尼龙6/尼龙66），自润滑、耐磨、具备缓冲减振能力，长期使用温度区间-20℃～80℃；
• 升级耐磨款：改性MC尼龙、聚氨酯PU柱销，耐磨与耐温性能优于普通尼龙；

3. 挡板、紧固螺钉配件

• 标准配置：Q235碳钢，表面镀锌防锈；
• 防腐工况升级：304不锈钢挡板与A4-70不锈钢紧固件。

（一）弹性缓冲结构，具备位移补偿能力

• 1. 尼龙柱销弹性减振，降低传动冲击：依靠尼龙弹性缓冲启动、负载波动带来的冲击，保护减速机轴承与搅拌轴，相比GT/DT刚性凸缘联轴器减振效果突出；
• 2. 可补偿少量安装偏移：允许两轴存在微小径向、角向同轴偏差，降低搅拌设备装配调试难度；
• 3. 过载具备一定缓冲保护效果，突发负载冲击时缓解应力峰值。

（二）承载能力强，结构简洁维护便捷

• 1. 实心圆柱尼龙柱销承载扭矩大，同外径规格对比TL弹性套柱销联轴器允许传递扭矩更高；

• 2. 易损件标准化，更换简单：尼龙柱销为独立备件，检修无需整体拆卸联轴器，直接更换柱销即可；
• 3. 运转噪声较低，自润滑性能良好，正常工况无需额外持续加注润滑脂。

（三）工况适应性广泛，多材质方案可选

• 1. 铸铁机型适配绝大多数通用工业搅拌场景；锻钢机型应对重载冲击；不锈钢机型满足洁净防腐需求；
• 2. 结构轴向尺寸适中，罐顶常规安装空间均可布置；
• 3. 国内标准统一，各厂家零部件互换性良好，备件采购方便。

1. 联轴器行业标准与搅拌设备规范

1. GB/T 5272-2017《LX型弹性柱销联轴器》：现行国家通用标准，规定尺寸、扭矩、材料、检验要求；
2. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：釜用搅拌装置弹性联轴器选型、安装规范；

2. 材料与紧固件通用国标

1. GB/T 9439《灰铸铁件》：HT250铸铁半联轴器材质验收标准；
2. GB/T 699《优质碳素结构钢》：45#锻钢调质热处理技术规范；
3. GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》；

3. 压力容器与防爆配套规范

• 配套承压反应搅拌设备执行GB 150《压力容器》传动部件安全相关要求；
• 防爆区域使用满足GB 3836系列防爆机械结构规定。

1. 扭矩、轴径与功率匹配参数

• 适用轴径范围：φ30mm ~ φ165mm；
• 额定传递扭矩：700N·m ~ 13500N·m；
• 适配搅拌电机功率：0.55kW ~ 55kW；
• 最高允许工作转速：180 ~ 1500r/min（规格越大最高转速越低）；
• 弹性元件持续适用温度：-20℃ ~ 80℃。

2. 工况适配特性参数

• 允许径向偏移：≤0.2mm；允许角向偏移：≤0°30′；
• 传动特性：弹性缓冲式，具备减振、补偿少量不对中；
• 限制工况：长期环境温度高于80℃工况不宜选用，尼龙易老化失效。

1. 精细化工立式反应搅拌设备（核心应用）

树脂合成釜、涂料调配釜、絮凝剂中和反应釜；减速机与搅拌轴之间动力传递。适合装配存在轻微同轴偏差、负载波动较大，希望缓冲冲击保护轴系的搅拌系统。

2. 医药、生物中小型发酵搅拌罐

• 原料药配液罐、中型发酵搅拌装置；平稳弹性传动降低振动；
• 防腐洁净工况可选用304不锈钢半联轴器配置。

3. 环保水处理药剂溶解搅拌装置

污水站絮凝剂溶解罐、中和反应搅拌釜；经济型铸铁HL/LX联轴器大批量配套中小型水处理搅拌设备，维护简单。

4. 食品饮料、新能源锂电浆料搅拌釜

乳制品发酵罐、锂电池浆料混合反应釜；缓冲负载波动，减少交变应力对搅拌轴与机械密封的损伤。
