一、产品结构类型界定

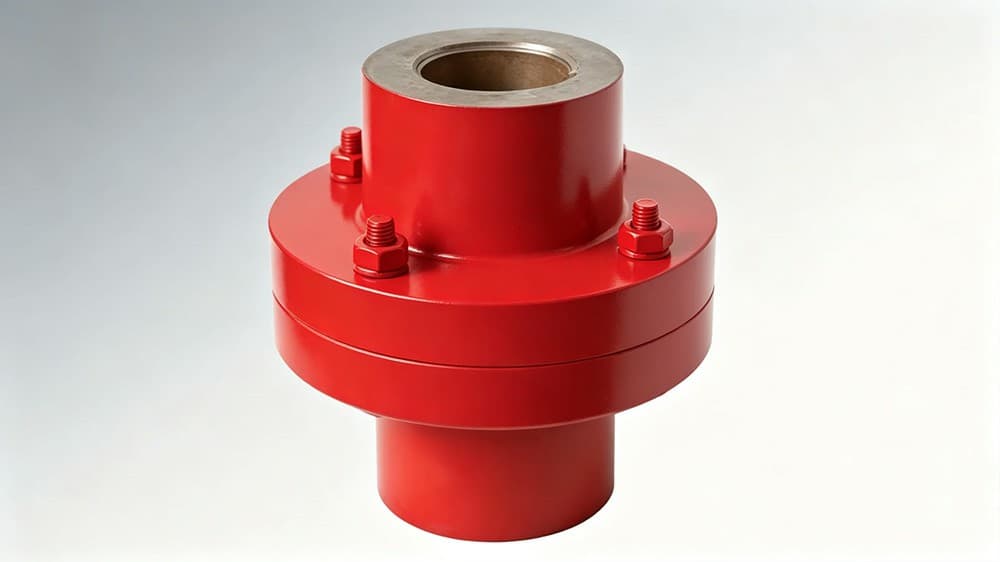

1. 产品定义：GT、DF、DT型刚性凸缘联轴器
GT、DF、DT系列属于传动系统通用刚性凸缘联轴器，由两半带法兰盘的半联轴器组合而成，依靠高强度螺栓锁紧两个法兰端面实现扭矩传递。GT为普通螺栓联接凸缘联轴器；DF、DT为搅拌设备专用加长毂凸缘联轴器，加长轮毂适配立式搅拌长轴安装工况。两半联轴器内孔开设键槽，采用平键传递扭矩，广泛应用于釜用立式搅拌减速机与搅拌轴之间动力对接。

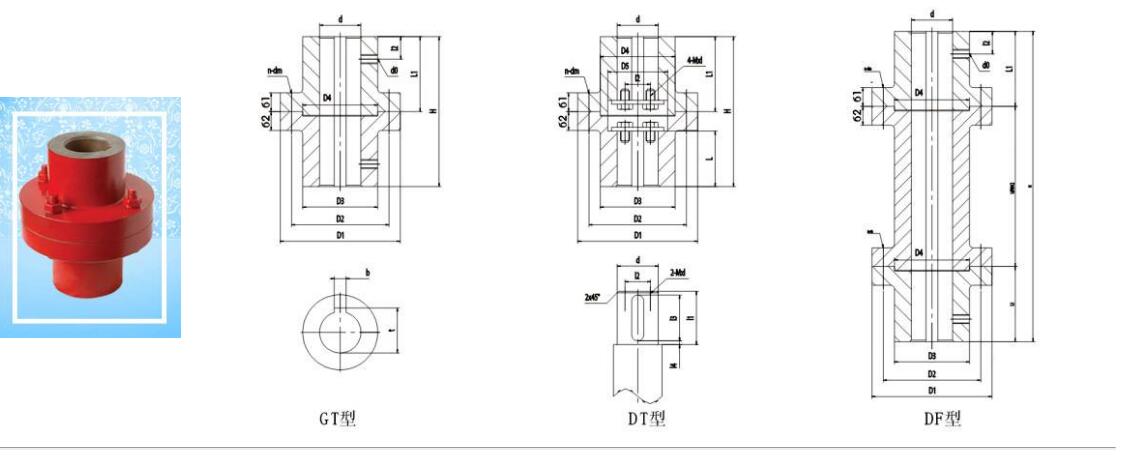

2. 核心结构组成
整套联轴器由两个半联轴器、多组高强度联接螺栓组成。每个半联轴器包含轮毂与一体式法兰盘；GT标准型轮毂长度较短；DF、DT采用加长轮毂结构，增大轴套接触长度，提升轴夹持稳定性。法兰端面设有止口定位结构，装配时依靠止口保证两半联轴器同轴度；内孔可加工平键键槽或者花键槽，依靠键连接传递扭矩。安装拆卸需要沿轴向移动减速机或者搅拌轴，属于轴向拆装式刚性传动部件。
3. 传动匹配适配形式
上端匹配R、K、F、S系列立式减速机输出轴，下端对接搅拌轴轴头，适配XD、TB、SJ、JQ、DJ、LSJ各类搅拌机架配套系统；适配轴径φ32~φ170mm，支持0.75~55kW顶入式搅拌装置；材质可选HT250铸铁、45#锻钢，可按需定制304/316不锈钢机型。
二、GT / DF / DT刚性凸缘联轴器核心优势特点
（一）纯刚性无间隙传动，扭矩承载能力强
- 1. 刚性同步传动，不存在弹性元件间隙：内部无橡胶、聚氨酯等易老化弹性体，输入输出转速完全同步，传动无滞后，适合搅拌设备恒定负载连续运转工况，不存在弹性件破损失效风险。
- 2. 结构强度高，允许传递大扭矩：法兰整体铸造/锻造成型，止口定位+多组螺栓锁紧，抗扭转、抗冲击性能优良，重载搅拌工况稳定可靠。DF、DT加长轮毂款增大轴配合长度，进一步提升抗振能力。
- 3. 结构简洁耐用，耐高温耐介质侵蚀：耐受反应釜周边高温蒸汽、油雾环境，长期运行不易老化，适用温度区间宽泛。
（二）型号谱系完善，适配多样搅拌工况
- 1. GT标准短毂型：结构紧凑，节省轴向空间，适合罐顶安装距离充裕、常规中小型搅拌机组；
- 2. DF/DT加长毂凸缘联轴器：轮毂加长，轴包裹长度更大，降低轴局部应力，更适配长搅拌轴、中等冲击负载的立式搅拌设备；
- 3. 止口定心结构，装配同轴度易于保证：法兰止口实现径向自动对中，安装调试便捷，减少装配偏心带来的振动。
（三）工艺成熟，选型维护便捷
- 1. 标准化通用零部件，备件采购便利，国内各厂家尺寸互通，互换性强；
- 2. 材质方案丰富：普通工况选用HT250铸铁；重载冲击工况选用45#调质锻钢；食品医药防腐工况可定制不锈钢结构；
- 3. 日常维护简单，仅需定期检查联接螺栓预紧力矩，无定期更换易损件需求。
三、适用核心技术标准
1. 联轴器行业标准与搅拌设备规范
- GB/T 5271《刚性凸缘联轴器》：规定凸缘联轴器尺寸、扭矩等级、技术要求与检验规范；
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：釜用搅拌装置凸缘联轴器选型、安装同轴度规范；
2. 材料与紧固件通用国标
|
- GB/T 9439《灰铸铁件》：HT250铸铁壳体材质验收标准；
- GB/T 699《优质碳素结构钢》：45#锻钢调质热处理技术要求；
- GB/T 3098.1《紧固件机械性能 螺栓、螺钉和螺柱》：联接高强度螺栓标准；
3. 压力容器与防爆配套规范
- 配套承压反应搅拌设备遵循GB 150《压力容器》传动部件安全要求；
- 防爆区域使用满足GB 3836系列防爆机械结构相关规定。
|

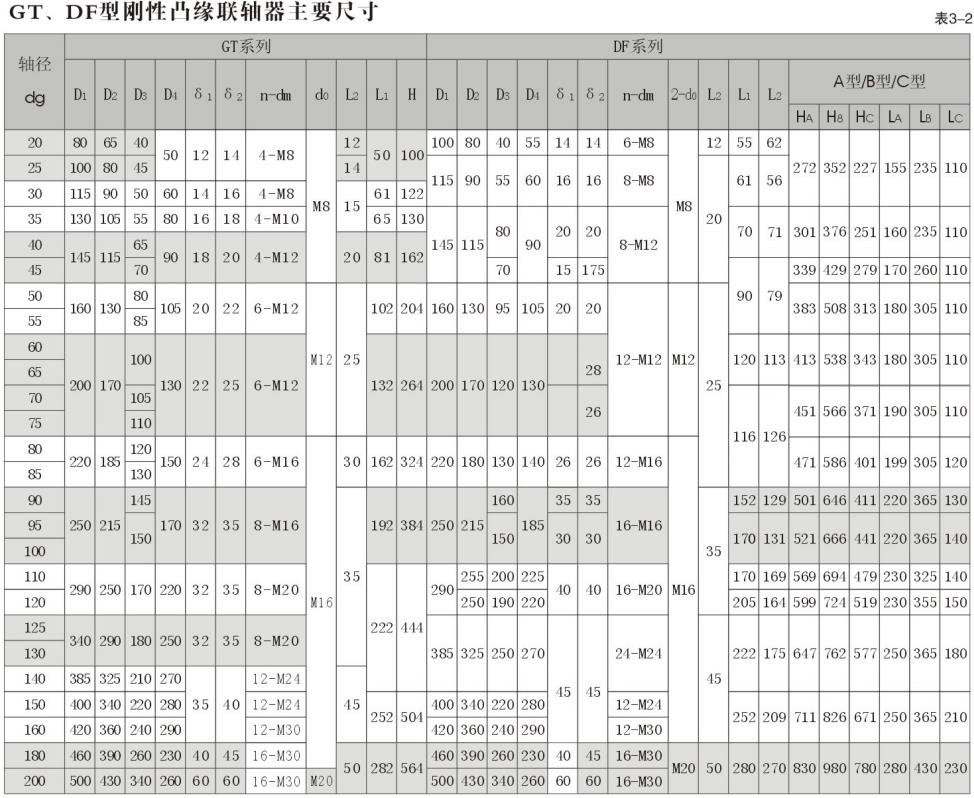

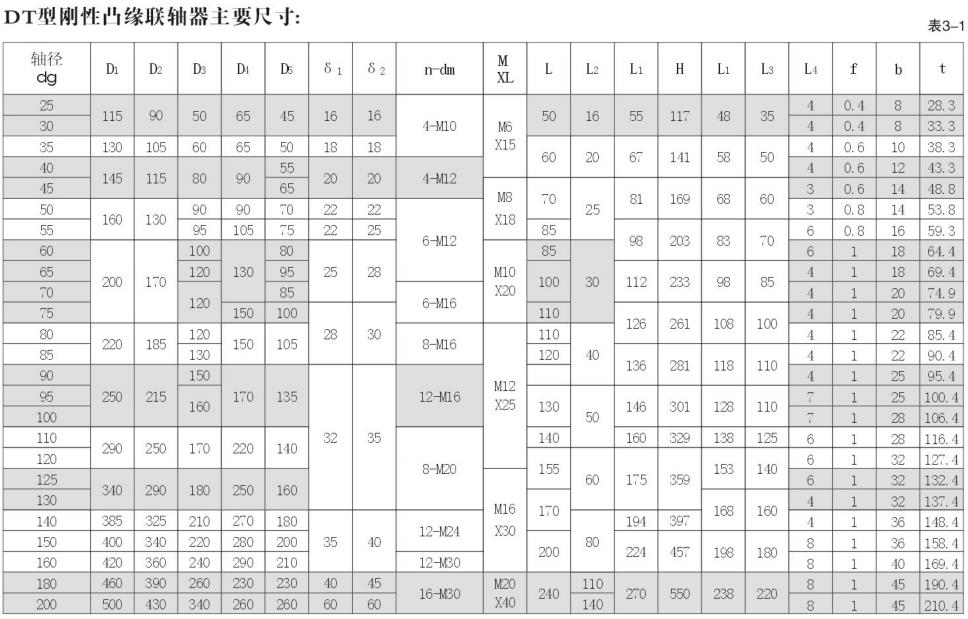

四、GT / DF / DT刚性凸缘联轴器核心技术参数
1. 扭矩、轴径与功率匹配参数
- 适用轴径范围：φ32mm ~ φ170mm；
- 额定传递扭矩：800N·m ~ 15000N·m；
- 适配搅拌电机功率：0.75kW ~ 55kW；
- 最高允许工作转速：120 ~ 1480r/min（规格越大最高转速越低）；

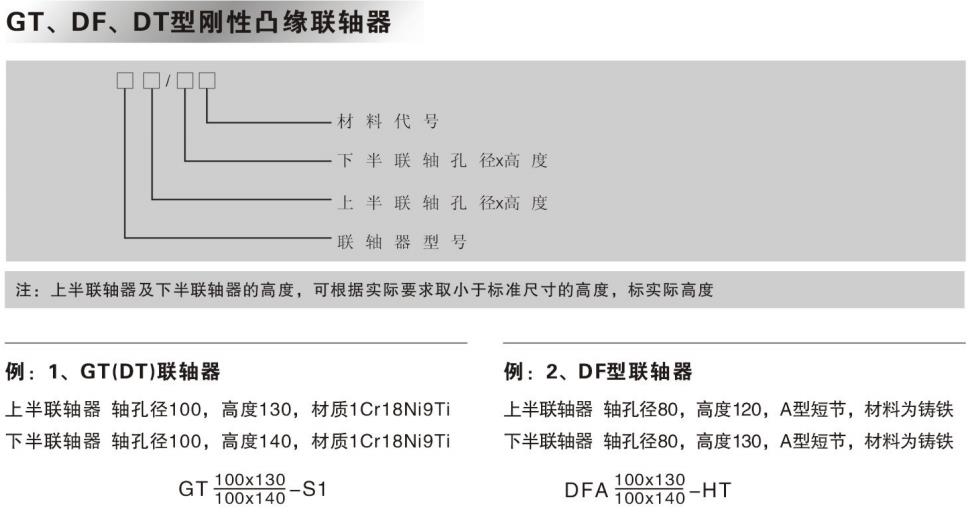

- 型号区分：GT=标准短毂；DF/DT=加长毂立式搅拌专用款。
2. 结构与材质参数
- 主体材质：标准HT250灰铸铁；重载可选45#锻钢调质；可选304/316不锈钢；
|
- 联接螺栓：8.8级、10.9级高强度螺栓；
- 定心方式：凸缘止口定心；传动形式：平键键槽传动；
- 表面处理：铸铁防锈油漆；碳钢锻件发黑/喷漆；不锈钢酸洗钝化。
3. 工况环境适配参数
- 允许工作环境温度：-30℃ ~ 180℃；
- 安装允许同轴度偏差：≤0.10mm；
- 特性说明：无补偿偏移能力，对安装对中性要求较高；不适合存在较大同轴偏差的工况；
|
五、主流行业应用场景
1. 精细化工立式反应搅拌设备
树脂聚合釜、涂料调配釜、絮凝剂中和反应釜；减速机与搅拌轴之间动力传递。适合检修时有条件轴向移动减速机的搅拌装置，DF/DT加长毂型号广泛用于中长轴重载搅拌系统。
2. 医药、生物大型发酵搅拌罐
- 大容量深层发酵罐、原料药调配反应釜；稳定刚性传动保障菌体混合均匀；
- 防腐需求场景可选用不锈钢材质凸缘联轴器。
|
|
3. 环保水处理大型污泥调质、药剂反应罐
市政污水污泥调理罐、高浓度药剂溶解釜；持续重载搅拌工况，45#锻钢材质DF/DT加长凸缘联轴器承载力充足，运行稳定。
4. 食品饮料、新能源锂电搅拌反应釜
大容量酱料熬制罐、锂电池浆料混合釜；持续恒定扭矩搅拌，刚性传动无弹性件疲劳失效隐患。
|
六、工况适配选型总结
✅ 优先选用GT / DF / DT刚性凸缘联轴器工况
- 设备检修时允许轴向移动减速机或搅拌轴，不强制要求径向拆装联轴器；
- 安装调试可以保证较高同轴度，两轴偏移量很小；
- 单向持续稳定运转，中等冲击或者平稳负载；
- 追求高扭矩承载、无间隙刚性同步传动；
- 短轴选用GT标准短毂；长搅拌轴、重载工况优先选择DF/DT加长毂型号。
|
❌ 不推荐选用GT / DF / DT刚性凸缘联轴器工况
- 无法轴向移动轴系，需要径向拆装联轴器（优先选用JQ/JQW夹壳联轴器）；
- 两轴存在较大同轴偏差，需要位移补偿、减振缓冲（选用弹性联轴器）；
- 频繁正反转、剧烈交变冲击负载；
- 罐顶空间紧凑，吊移减速机极其困难的立式搅拌装置。
|
