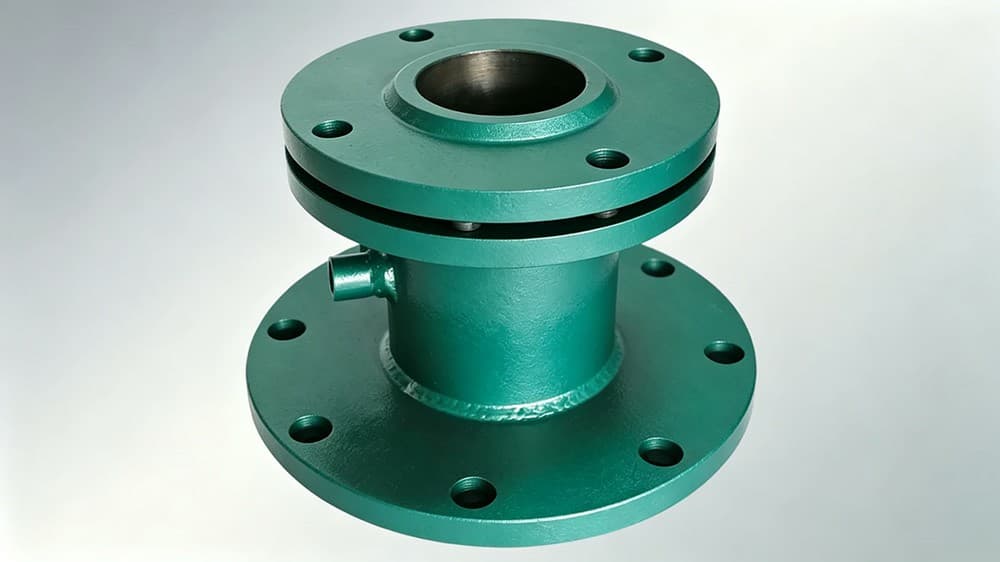

1. 填料箱本体（法兰、夹套箱体、压盖）

• 常规通用款：HT250灰铸铁，表面防锈油漆喷涂，适用于中性介质、常规高温水处理、普通化工工况；
• 防腐主流款：304不锈钢，用于食品、医药、弱酸碱高温体系，无锈蚀污染物料；
• 强腐蚀工况款：316L不锈钢，耐氯离子、有机酸腐蚀，精细化工高温反应釜首选；

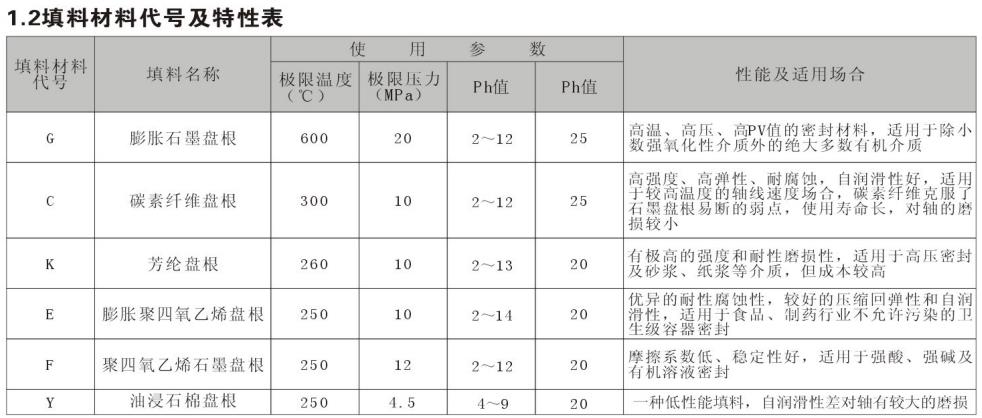

2. 密封填料（核心密封元件）

• 中温工况：柔性石墨编织填料、石墨四氟填料，适用温度≤280℃；
• 洁净工况：改性PTFE编织填料，无纤维脱落，食品医药场景使用；
• 超高温工况：金属缠绕石墨填料，短期耐受350℃高温。

3. 紧固件、水管接头配件

• 铸铁本体：8.8级碳钢镀锌螺栓、碳钢水管接头；
• 不锈钢本体：304/316L不锈钢螺栓与水管接头，防止腐蚀卡死。

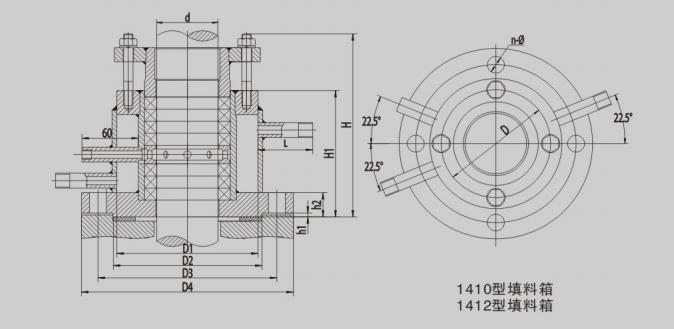

（一）夹套循环水冷结构，适配高温工况

• 1. 冷却水夹套持续降温，降低填料工作温度，避免普通橡胶、四氟填料高温快速老化失效；
• 2. 阻隔釜内高温向机架、联轴器传导，保护上部传动零部件；
• 3. 有效降低填料摩擦发热，减少轴与填料磨损，延长填料使用寿命。

（二）结构成熟，维护调整便捷

• 1. 出现轻微泄漏时，无需停机拆釜，直接拧紧压盖螺栓压紧填料；

• 2. 更换填料仅需拆除上部压盖，不需要整体拆卸填料箱；
• 3. 冷却水独立回路，拆装检修密封结构不会影响冷却管路。

（三）工况包容性强，成本优于高温机械密封

• 1. 对搅拌轴轻微偏心、径向跳动容忍度优于高温机械密封；
• 2. 介质含有少量固体颗粒时不易快速磨损失效；
• 3. 采购与运维成本低于高温型集装式机械密封，适合预算适中的高温常压项目。

1. 搅拌设备行业标准

1. HG/T 21537.1～2《搅拌传动装置 填料箱》，包含水冷型填料箱外形、法兰尺寸、装配技术要求；
2. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》；

2. 材料通用国标

1. GB/T 9439《灰铸铁件》；
2. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；
3. JB/T 8872《柔性石墨编织填料》、JB/T 6626《聚四氟乙烯编织填料》；

3. 压力容器配套规范

• 配套承压反应釜遵循GB 150《压力容器》开孔、轴封安装相关规定。

1. 基础工况参数

• 适用搅拌轴径范围：φ40mm ~ φ120mm；
• 常规适用压力：常压～≤0.6MPa；
• 釜内介质温度：≤300℃（依靠冷却水换热控制填料温度）；
• 搅拌轴最大线速度：≤1.5m/s；
• 冷却水推荐压力：0.1～0.3MPa；

2. 使用特性说明

• 密封形式：接触式填料动密封，运行允许微量浸润式泄漏；
• 关键要求：运行期间必须持续通入冷却水，禁止断水工作；
• 限制工况：高压、高真空、强挥发性剧毒介质不推荐选用。

1. 精细化工中高温常压反应搅拌釜（核心应用）

树脂缩合反应釜、导热油加热合成反应装置、沥青调和搅拌釜；釜内介质温度高，采用水冷填料箱控制密封工作温度，广泛搭配XD、DJ中小型顶入搅拌机架。

2. 环保高温废液、热处理中和搅拌装置

高温废水处理反应罐、余热回收中和搅拌釜；介质温度偏高，利用循环冷却水保护密封填料。

3. 食品、日化高温熬煮、混合搅拌设备

热熔胶搅拌釜、油脂高温调和反应罐；选用304不锈钢水冷填料箱搭配四氟石墨填料，满足洁净生产要求。

4. 新材料、高分子高温聚合中小型反应装置

预聚体合成搅拌釜、高温改性材料反应设备；常压中高温工况，作为经济型高温密封方案。
