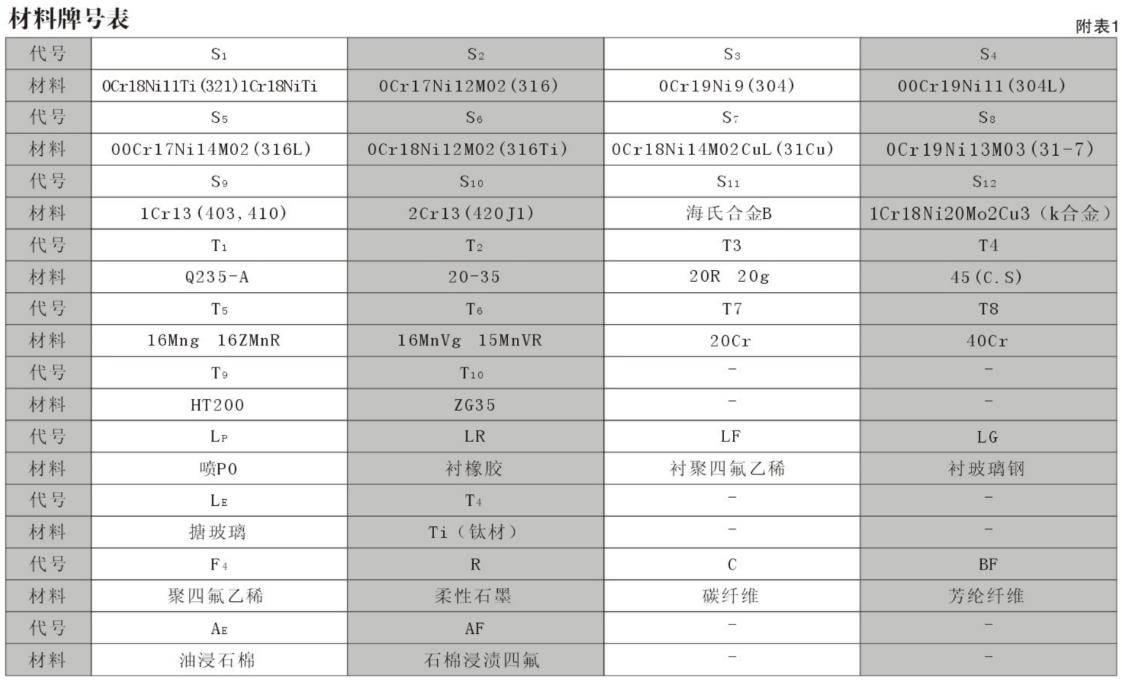

1. 支架、轴承座本体

• 通用工况款：304不锈钢，适用于弱酸弱碱、中性有机介质、水处理体系；
• 强腐蚀工况款：316L不锈钢，耐氯离子、有机酸腐蚀，精细化工、医药釜首选；
• 极端腐蚀工况：钛材TA2、哈氏合金C，适配强氧化、盐类腐蚀介质；

2. 滑动轴瓦（衬套，核心摩擦元件）

• 清水、中性洁净介质：四氟PTFE轴套，自润滑、无污染；
• 含微量固体颗粒工况：碳纤维填充PTFE、青铜轴套，耐磨性能提升；

• 中温工况：石墨浸渍四氟轴套、无油石墨轴瓦；
• 高温、高粘度介质：碳化硅轴套配对石墨轴瓦。

3. 搅拌轴配套轴套

• 主流配置：304/316L不锈钢轴套；
• 耐磨强化：堆焊硬质合金轴套；

4. 紧固件配件

• 标准统一选用：304 / 316L不锈钢螺栓、定位销，防止介质腐蚀卡死。

（一）缩短搅拌轴有效悬臂，抑制轴摆动

• 1. 釜内底部增加径向支撑点，大幅降低搅拌轴悬臂长度，减小轴挠度变形，降低共振风险；
• 2. 减小搅拌轴径向跳动，减轻填料箱、机械密封往复摩擦，延长密封使用寿命；
• 3. 降低上部联轴器交变冲击载荷，保护传动部件。

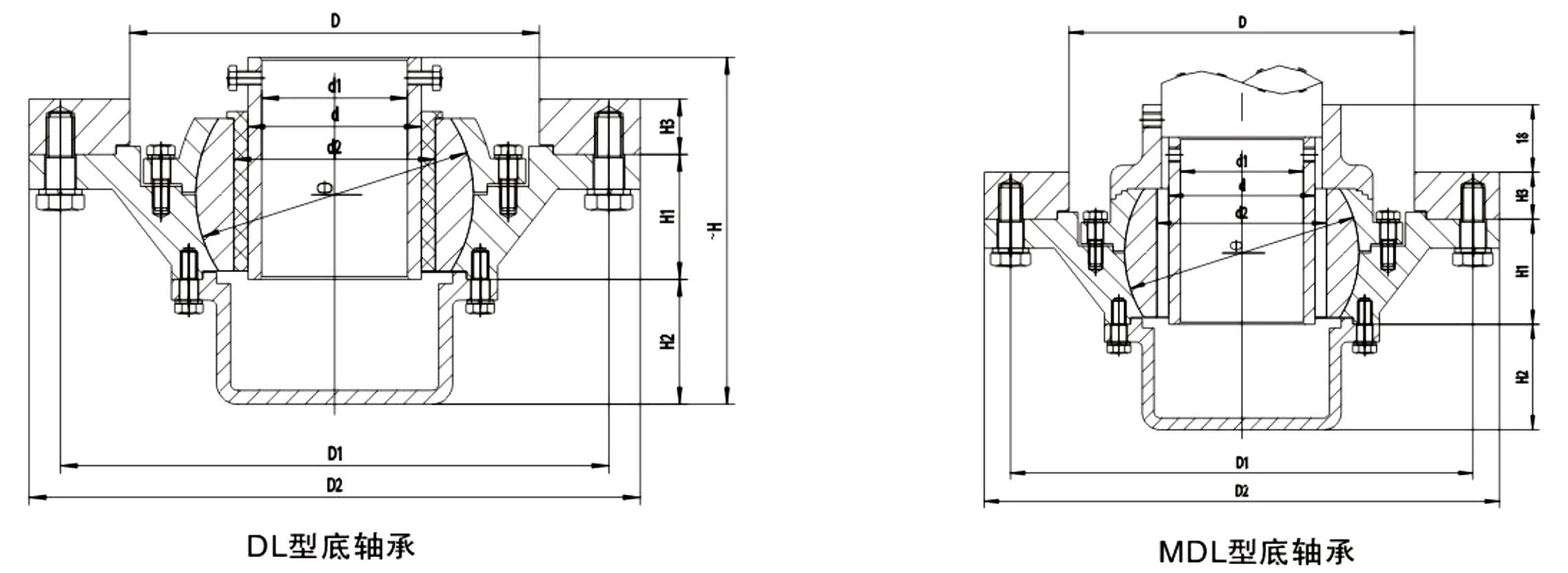

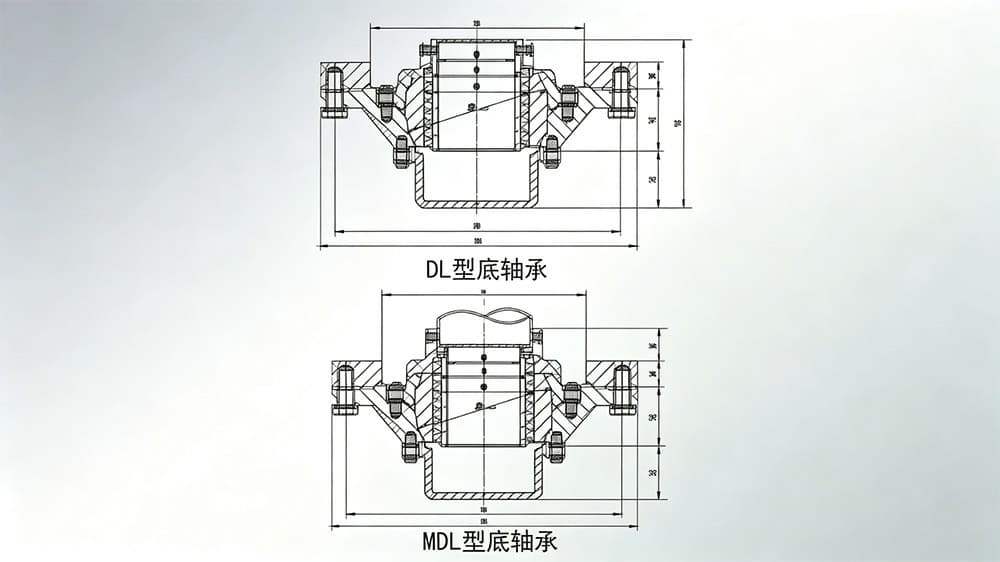

（二）DL与MDL结构分级，适配不同承载需求

• 1. DL单支点结构：结构简单、成本更低，适用于中等长度搅拌轴、中等粘度物料；

• 2. MDL双支点结构：上下双层轴瓦，支撑刚性更强，适合超长搅拌轴、高粘度、重载搅拌工况；
• 3. 轴瓦独立模块化设计，磨损后仅需更换衬套，无需整体更换底轴承支架。

（三）工况适配范围广，适配高粘度搅拌体系

• 1. 多种轴瓦材质可选，覆盖常温、中温、弱酸弱碱各类腐蚀工况；
• 2. 滑动轴承结构耐受高粘度物料产生的巨大径向流体力；
• 3. 可根据需求增设夹套冷却结构，用于釜内中高温工况。

1. 搅拌传动配套行业标准

1. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》，搅拌轴支撑配套选型规范；
2. HG/T 20569《机械搅拌设备》，搅拌轴挠度与支撑设计准则；

2. 材料通用国标

1. GB/T 20878《不锈钢和耐热钢牌号及化学成分》；

1. JB/T 6626《聚四氟乙烯编织制品》；GB/T 3985《聚四氟乙烯板材》；
2. GB/T 13808《铜及铜合金锻件》（青铜轴套参考）；

3. 压力容器配套规范

• 承压反应釜内构件遵循GB 150《压力容器》内件焊接、防涡流相关要求。

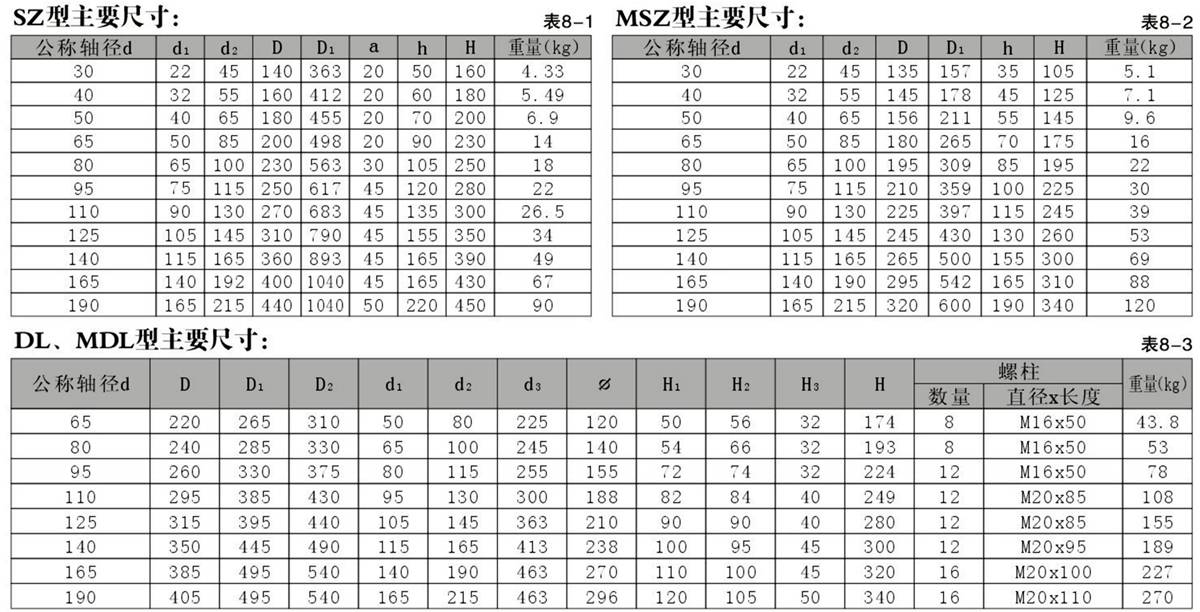

1. 基础工况参数

• 适配搅拌轴径范围：φ40mm ~ φ180mm；
• DL单支点允许径向载荷：常规1500～6000N；
• MDL双支点允许径向载荷：常规4000～12000N；
• 适用介质温度：-20℃～250℃（取决于轴瓦材质）；
• 搅拌轴最大线速度：≤1.5m/s；

2. 使用特性参数

• 摩擦形式：滑动摩擦支撑，依靠釜内工艺介质自润滑；
• 关键使用要求：介质必须具备一定润滑性；干摩擦极易造成轴瓦烧毁；
• 限制工况：介质高结晶、大量硬质固体颗粒工况，轴瓦磨损速度极快，谨慎选用。

1. 精细化工高粘度长轴立式反应搅拌釜（核心应用）

树脂聚合釜、胶粘剂合成反应装置、高粘度涂料调配釜；搅拌轴悬臂较长、物料粘度大，流体阻力产生较大径向力，采用底轴承约束轴摆动，稳定运行。中等负荷选用DL型，超长轴重载选用MDL型。

2. 医药、生物大型深层发酵搅拌罐

• 大容量发酵反应釜、多糖合成搅拌设备；长搅拌轴搭配MDL双支点底轴承降低轴振动；
• 选用316L不锈钢本体+PTFE轴瓦，满足洁净生产要求。

3. 环保水处理高浓度污泥、高分子絮凝搅拌装置

污泥调理罐、高浓度聚合物溶解搅拌釜；介质粘度高，搅拌轴受径向载荷大，依靠底轴承支撑抑制摆动。

4. 新能源锂电、新材料聚合反应设备

锂电池浆料反应釜、聚氨酯聚合搅拌设备；长悬臂搅拌系统，采用DL/MDL底轴承保护上部机械密封、联轴器。
