一、设备类型界定

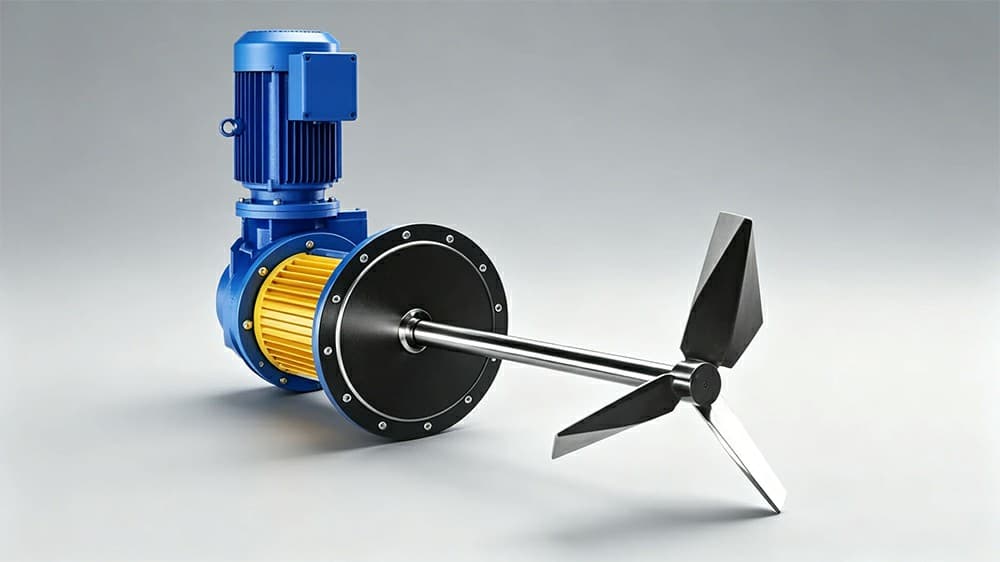

1. 安装型式：法兰一体式卧式侧入搅拌机组
整机水平法兰锁紧安装于储罐侧壁开孔位置，属于标准侧入式搅拌设备；电机垂直同轴布置在减速机正上方，采用立式R系列斜齿轮减速机+一体式密封法兰仓结构，无90°换向箱体，传动链更短，专为中大型常压/承压储罐侧壁混合、防沉降工况设计。
2. 桨叶型式：三叶大曲面轴向推进桨
三片加厚大曲面宽倾角不锈钢叶片，高性能轴向流桨，旋转生成水平超长射流，贯穿整个储罐形成完整环流，大循环流量、低剪切特性，适配油品、污泥、药剂等低中粘度物料均质防分层。
3. 传动结构：立式同轴三相电机+平行轴斜齿轮减速机+一体式密封法兰腔体
垂直立式电机与减速机同轴直连，中部集成一体式圆形密封法兰盘，内置独立机械密封仓与前后双支撑轴承；输出端伸出实心加长304/316L不锈钢搅拌轴，末端装配三叶推进桨，整机一体化模块化设计，拆装维护便捷。
二、核心优势特点
（一）罐体适配与安装优势
- 1. 完全不占用罐顶操作区域：整机全部安装于储罐侧壁，罐顶可自由布置人孔、进料管线、喷淋、液位仪表，无需预留搅拌吊装口，取消罐顶重型承重支架，降低大型储罐制造成本。
- 2. 同轴直连结构传动损耗更低：无换向齿轮、无皮带传动，动力传递路径最短，传动效率可达93%~97%，同等工况相比换向型侧搅拌节能10%以上。
- 3. 低液位运行性能优异：桨叶贴近罐底布置，仅桨叶完全浸没即可稳定搅拌，适配液位波动大、间歇出料、低存量储槽，罐底重质物料不易沉积结块。
- 4. 一体式大法兰密封可靠：圆形整体法兰盘符合HG20592国标承压标准，侧壁仅单处开孔，大幅降低罐体渗漏风险，常压储罐、1.6MPa压力容器均可匹配。
（二）传动与运维优势
- 1. 平行轴斜齿轮重载传动，扭矩储备充足：合金钢淬火斜齿轮承载能力强，高固含、高浓度粘稠介质启动无闷机，可24h不间断连续运行。
- 2. 独立分体密封仓，检修无需清空储罐：密封腔体可单独拆解，更换机械密封、轴承配件时不用排空罐内介质，减少物料损耗与停产时长，配套集漏槽回收渗漏介质，环保无浪费。
- 3. 刚性长轴系统，运行低振动低噪音：密封仓内置前后双定位支撑轴承，长搅拌轴挠度极小，整机额定工况噪音≤70dB；加厚铸铁减速箱体抗扭曲、抗震动。
- 4. 防腐、防爆、调速选配齐全：搅拌轴、桨叶、法兰盘标配304/316L不锈钢，可衬塑、喷涂四氟适配强腐蚀介质；电机可选IE3高效变频、Exd II BT4隔爆电机；密封支持单端面、双端面无菌机械密封。
（三）流体混合性能优势
- 1. 水平全域超长环流，彻底消除分层沉积：三叶大曲面推进桨水平射流贯穿整罐，液体沿罐壁完整循环，胶质、污泥、无机盐、油品重质组分长期储存不沉降；单台可替代多台小型顶入搅拌，综合能耗降低30%以上。
- 2. 低剪切温和混合，完整保留物料特性：流线加厚曲面叶片剪切力极低，不会打碎絮凝絮体、微生物菌体、高分子乳液，油品调和、污泥均质、发酵营养液不会出现破乳、絮体破碎问题。
- 3. 宽粘度工况通用兼容：适配介质粘度μ＜6000mPa·s，可完成悬浮均质、药剂中和、油品调和、防结晶等多种工艺。
三、涉及核心技术标准
1. 化工搅拌行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范侧入搅拌整套机组载荷、法兰尺寸、密封承压、温压适用边界。
- HG/T 3796.4-2005《搅拌器型式与尺寸 推进式搅拌器》：三叶推进桨几何尺寸、轮毂连接、动平衡精度、许用扭矩标准。
- HG/T 3139.3《侧入式搅拌减速机技术条件》：平行轴侧搅拌减速箱体刚度、同轴度、温升、轴向承载硬性指标。
- HG/T 2051.4《储罐侧搅拌装配规范》：储罐侧壁开孔、法兰焊接、轴对中安装公差要求。
2. 机械、电机、密封通用国标
- GB/T 755《旋转电机 定额和性能》：约束IE3高效电机温升、振动、绝缘、能效等级。
- GB/T 13870.1《机械密封技术条件》：侧搅拌机封耐压、泄漏量、耐腐蚀、使用寿命检测规范。
- GB/T 3480.1《齿轮减速器通用技术条件》：平行轴斜齿轮减速机承载、噪声、疲劳寿命出厂测试标准。
- GB 3836系列：石油、化工易燃易爆工况隔爆电机、防爆壳体强制安全标准。
- GB/T 1220《不锈钢棒、不锈钢板材》：搅拌轴、桨叶、法兰不锈钢材质力学、耐腐蚀验收标准。
3. 细分行业专项规范
- 石油储罐：GB 50160《石油化工企业设计防火标准》、SH/T 3096储罐搅拌设备选型；
- 水处理：GB 50014《室外排水设计标准》、城镇污水处理搅拌设备通用技术要求；
- 食品医药：GB 16798《食品机械安全卫生》、GMP无菌生产洁净密封规范。
四、核心技术参数
1. 动力传动参数
- 配套电机功率：0.75kW ~ 55kW；
- 电机类型：IE3高效三相异步、隔爆Exd II BT4、变频专用立式电机；
- 减速机：R系列平行轴斜齿轮减速机，速比10~110；
- 输出转速：35~280r/min，桨叶线速度2.2~11m/s；
- 调速方式：定速输出、0~50Hz变频无级调速。
2. 结构与密封参数
- 搅拌轴材质：304/316L不锈钢，轴径φ45~φ160mm，伸入长度按需定制；
- 安装法兰：一体式圆形HG20592法兰，压力PN0.6/1.0/1.6MPa；
- 密封配置：单端面机封（常压储槽）、双端面机封（压力容器/洁净有毒介质）；
- 密封耐压：单封≤1.6MPa，双封≤2.5MPa；
- 轴端径向跳动：桨叶末端≤0.2mm，整机同轴度误差≤0.1mm。
|
3. 桨叶流体参数（三叶大曲面推进桨）
- 桨罐直径比：DJ/D=0.15~0.35，适配大容量储罐低功率混合；
- 叶片倾角：35°~42°，加厚曲面优化水平轴向推流；
- 适用介质粘度：μ＜6000mPa·s；
- 流场特征：水平贯穿式超大循环、低剪切、循环流量优于二叶桨20%。
4. 工况极限参数
- 工作温度：-20℃ ~ 260℃（随密封材质调整）；
- 适用罐体压力：常压储罐 ~ 1.6MPa压力容器；
- 最低安全运行液位：≥1.2倍桨叶直径；
- 设计连续使用寿命：≥85000h，支持全年24h不间断运行。
|
五、主流行业应用场景
1. 石油化工油品储罐（核心应用）
原油、柴油、煤焦油、重质燃料油大型储罐油品调和，防止胶质、沥青质沉降分层；大型酸碱、助剂储槽中和均质，适配500~10000m³中型、大型常压储罐。
2. 市政/工业环保水处理
- 大型污泥储罐、污水调节池：污泥均质防底部淤积，大幅降低清淤频次；
- 自来水药剂溶解储槽、脱硫脱硝药液储罐、电镀废水中和储槽；
- 大型絮凝沉淀池，低剪切完整保护絮体，提升沉淀出水水质。
3. 精细化工、日化行业
|
大容量乳液、涂料、洗涤剂、胶粘剂储槽低速温和混合，避免高分子乳液破乳；无机盐、化肥溶液储罐防结晶沉淀。
4. 生物发酵、食品饮料行业
中型发酵储罐营养液均质，低剪切保护菌种活性；糖浆、果汁、酱料大容量储存罐防分层，配套无菌密封满足食品卫生标准。
5. 新能源、矿山行业
选矿浮选药剂储槽、矿浆中转罐；锂电池电解液、磷酸铁锂原料大容量储料悬浮搅拌。
|
六、工况适配总结
✅ 优先选用工况
- 中大型常压/承压储罐，罐顶管线密集，不希望占用罐顶操作空间；
- 追求高传动效率、长期节能、无换向损耗的连续生产场景；
- 物料液位波动大，需要低液位稳定运行、长效防沉淀分层；
- 低、中粘度物料，要求温和低剪切混合工艺，全年24h不间断运行。
|
❌ 不适用工况
- 容积＜3m³小型反应釜、粘度＞6000mPa·s膏体粘稠物料；
- 介质固含量极高、硬质颗粒多易卡滞堵转（优先皮带传动侧入机型）；
- 小型无菌GMP洁净配液釜、搪玻璃微型反应釜（选用卫生级顶入搅拌）；
- 完全无侧壁开孔的敞口水泥池（选用移动式支架顶入搅拌）。
|
