一、设备类型界定

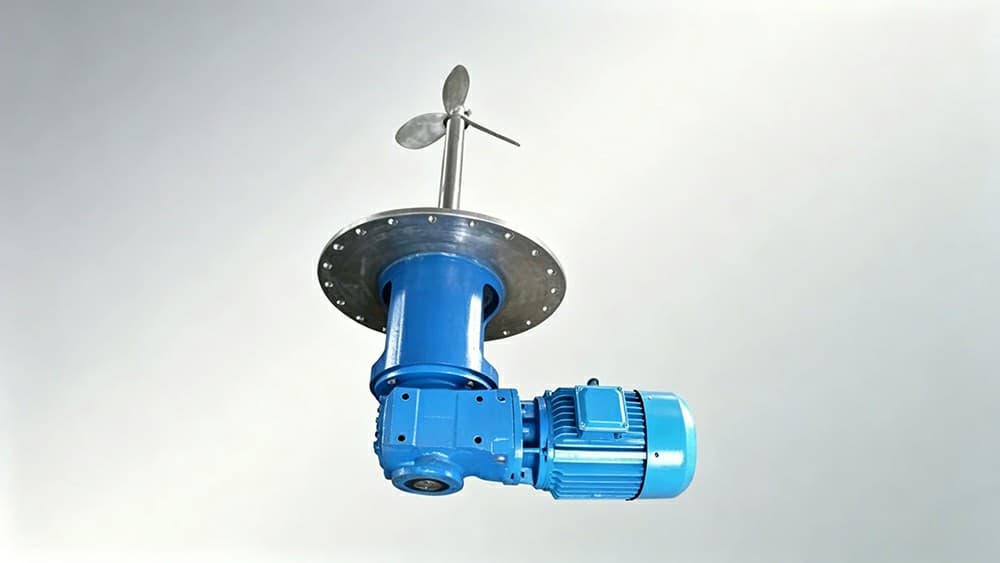

1. 安装型式：法兰固定式卧式侧入搅拌机组

整机水平布置，通过顶部大口径环形不锈钢法兰锁紧安装在储罐侧壁开孔处，属于标准侧入式搅拌设备；电机水平布置在减速机侧面，搭配90°直角换向齿轮箱，动力水平输出伸入罐体内部，区别于垂直向下的顶入式搅拌，专为大容量储罐侧壁安装设计。

2. 桨叶型式：三叶流线型轴向推进桨

三片大曲面宽倾角不锈钢叶片，标准轴向流桨，旋转时水平向前推送介质，形成贯穿储罐的超长距离环流，大循环流量、低剪切，适配低、中粘度物料均质、防沉降、油品调和工况。

3. 传动结构：水平电机+90°换向卧式齿轮减速机+一体式密封法兰腔体

水平三相异步电机连接直角换向齿轮箱，动力水平同轴输出；中部集成大直径不锈钢安装法兰与独立机械密封安装仓，内置双支撑轴承，输出端连接加长实心不锈钢搅拌轴与三叶推进桨，整体一体化模块化结构。

二、核心优势特点

（一）罐体空间与安装适配优势

• 1. 完全不占用罐顶操作空间：设备整体安装于储罐侧壁，罐顶可自由布置人孔、进料管线、喷淋、液位仪表，无需预留搅拌吊装口，省去罐顶重型承重支架，大幅降低大型储罐制造成本。
• 2. 适配低矮厂房与狭小罐区布局：电机横向侧置无垂直凸起，厂房顶部层高不足、罐区管线密集场景均可正常安装，无垂直高度限制。
• 3. 低液位稳定运行能力强：桨叶贴近罐底位置安装，仅桨叶完全浸没即可稳定搅拌，适配液位波动大、间歇卸料、低存量储槽，底部重质物料不易沉积结块。
• 4. 大尺寸不锈钢法兰密封牢靠：全不锈钢环形法兰适配HG20592国标承压标准，侧壁单处开孔，减少罐体渗漏风险，常压、压力容器均可匹配。

（二）传动与运维优势

• 1. 90°换向齿轮传动，重载扭矩充足：直角伞齿轮换向结构承载能力强，高固含、高浓度粘稠介质启动无闷机；传动效率90%~94%，长期连续运行能耗稳定。
• 2. 密封仓独立可视，检修无需清空储罐：密封腔体开设观察窗口，可直观监测密封泄漏状态；更换机械密封、轴承配件时不用排空罐内介质，大幅减少物料损耗与停产时间，配套集漏槽回收渗漏介质。
• 3. 长轴刚性强，运行低振动低噪音：密封仓内置前后双支撑定位轴承，长搅拌轴挠度极小，24h不间断运行整机噪音≤75dB；加厚铸铁减速箱体抗扭曲、抗震动。
• 4. 防腐、防爆、调速选配齐全：搅拌轴、桨叶、安装法兰标配304/316L不锈钢，可衬塑、喷涂四氟防腐；电机可选IE3高效变频、Exd II BT4隔爆电机；密封可配单端面、双端面无菌机械密封。

（三）流体混合性能优势

• 1. 水平超长全域环流，消除罐内分层沉积：三叶轴向推进桨水平射流贯穿整个储罐，液体沿罐壁形成完整循环流场，胶质、污泥、无机盐、油品重质组分长期储存不沉降；单台可替代多台小型顶入搅拌，综合能耗降低30%以上。
• 2. 低剪切温和混合，保护物料原有特性：流线曲面叶片剪切力低，不会打碎絮凝絮体、微生物菌体、高分子乳液，油品调和、污泥均质、发酵营养液体系不会出现破乳、絮体破碎问题。
• 3. 宽粘度工况兼容通用：适配介质粘度＜10000mPa·s，可完成悬浮均质、药剂反应、油品调和、防结晶等多种工艺。

三、涉及核心技术标准

1. 化工搅拌行业专用标准

1. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范侧入搅拌整套机组载荷、法兰尺寸、密封承压、温压适用边界。
2. HG/T 3796.4-2005《搅拌器型式与尺寸 推进式搅拌器》：三叶推进桨几何尺寸、轮毂连接、动平衡精度、许用扭矩标准。
3. HG/T 3139.3《侧入式搅拌减速机技术条件》：卧式换向侧搅拌减速箱体刚度、同轴度、温升、轴向承载硬性指标。
4. HG/T 2051.4《储罐侧搅拌装配规范》：储罐侧壁开孔、法兰焊接、轴对中安装公差要求。

2. 机械、电机、密封通用国标

1. GB/T 755《旋转电机 定额和性能》：约束IE3高效电机温升、振动、绝缘、能效等级。
2. GB/T 13870.1《机械密封技术条件》：侧搅拌机封耐压、泄漏量、耐腐蚀、使用寿命检测规范。
3. GB/T 3480.1《齿轮减速器通用技术条件》：换向伞齿轮减速机承载、噪声、疲劳寿命出厂测试标准。
4. GB 3836系列：石油、化工易燃易爆工况隔爆电机、防爆壳体强制安全标准。
5. GB/T 1220《不锈钢棒、不锈钢板材》：搅拌轴、桨叶、法兰不锈钢材质力学、耐腐蚀验收标准。

3. 细分行业专项规范

• 石油储罐：GB 50160《石油化工企业设计防火标准》、SH/T 3096储罐搅拌设备选型；
• 水处理：GB 50014《室外排水设计标准》、城镇污水处理搅拌设备通用技术要求；
• 食品医药：GB 16798《食品机械安全卫生》、GMP无菌生产洁净密封规范。

四、核心技术参数

1. 动力传动参数

• 配套电机功率：0.75kW ~ 45kW；
• 电机类型：IE3高效三相异步、隔爆Exd II BT4、变频专用电机；
• 减速机：90°直角伞齿轮换向卧式减速机，速比11~100；
• 输出转速：40~300r/min，桨叶线速度2.5~12m/s；
• 调速方式：定速输出、0~50Hz变频无级调速。

2. 结构与密封参数

• 搅拌轴材质：304/316L不锈钢，轴径φ40~φ150mm，伸入长度按需定制；
• 安装法兰：全不锈钢HG20592法兰，压力PN0.6/1.0/1.6MPa；
• 密封配置：单端面机封（常压储槽）、双端面机封（压力容器/洁净有毒介质）；
• 密封耐压：单封≤1.6MPa，双封≤2.5MPa；
• 轴端径向跳动：桨叶末端≤0.2mm，整机同轴度误差≤0.1mm。

3. 桨叶流体参数（三叶推进桨）

• 桨罐直径比：DJ/D=0.15~0.35，适配大容量储罐低功率混合；
• 叶片倾角：35°~45°，曲面优化水平轴向推流；
• 适用介质粘度：μ＜10000mPa·s；
• 流场特征：水平贯穿式大循环、低剪切、大循环流量。

4. 工况极限参数

• 工作温度：-20℃ ~ 260℃（随密封材质调整）；
• 适用罐体压力：常压储罐 ~ 1.6MPa压力容器；
• 最低安全运行液位：≥1.2倍桨叶直径；
• 设计连续使用寿命：≥80000h，支持24h不间断运行。

五、主流行业应用场景

1. 石油化工油品储罐（核心应用）

原油、柴油、煤焦油、助剂大型储罐油品调和，防止胶质、沥青质沉降分层；大型酸碱储槽中和均质，适配500~8000m³中型常压储罐，罐顶管线密集场景优先选用。

2. 市政/工业环保水处理

• 污水大型调节池、污泥储罐：污泥均质防底部淤积，大幅降低清淤频次；
• 自来水药剂溶解储槽、脱硫脱硝药液储罐、电镀废水中和储槽；
• 絮凝沉淀池，低剪切完整保护絮体，提升沉淀出水水质。

3. 精细化工、日化行业

大容量乳液、涂料、洗涤剂、胶粘剂储槽低速温和混合，避免高分子乳液破乳；无机盐、化肥溶液储罐防结晶沉淀。

4. 生物发酵、食品饮料行业

中型发酵储罐营养液均质，低剪切保护菌种活性；糖浆、果汁、酱料大容量储存罐防分层，配套无菌密封满足食品卫生标准。

5. 新能源、矿山行业

选矿浮选药剂储槽、矿浆中转罐；锂电池电解液、磷酸铁锂原料大容量储料悬浮搅拌。

六、工况适配总结
