一、设备类型界定

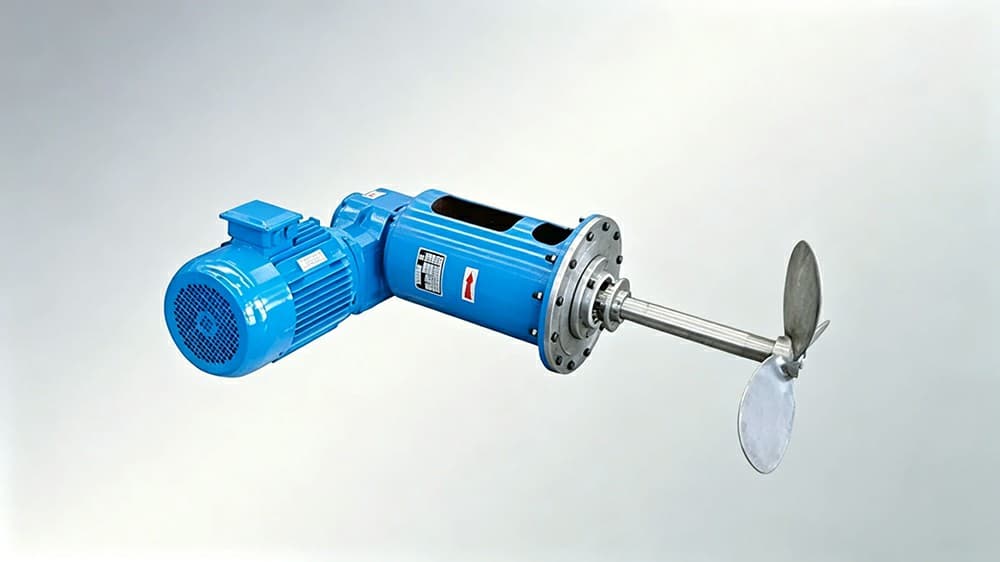

1. 安装型式：卧式直连齿轮侧入式搅拌机组

整机水平通过法兰安装在储罐侧壁中下部，电机、减速机整体外置罐体，搅拌轴水平伸入罐内，属于齿轮直联轻型侧搅拌，无皮带传动结构，整机结构紧凑、轴向尺寸短。

2. 桨叶型式：三叶流线型轴向推进桨

三片大曲面宽倾角叶片，标准轴向流桨，旋转产生水平向前的长距离射流，大循环、低剪切，适配大容量储罐均质、防沉淀工况。

3. 传动结构：电机+平行轴斜齿轮减速机+一体式密封腔体

电机与减速机同轴直连，中部为加长独立密封仓（带检修观察窗口），内置双支撑轴承与机械密封安装位，输出端连接不锈钢实心搅拌轴与推进桨，一体化模块化结构。

二、核心优势特点

（一）结构紧凑与安装优势

• 1. 整机短小，占地空间小：无皮带轮外罩，轴向长度远小于皮带传动侧搅拌，罐体周边狭小空间也可安装，适合罐区管线密集布局场景。
• 2. 不占用罐顶操作空间：罐顶可布置人孔、进料、喷淋、仪表等设备，无需预留搅拌吊装口；无需罐顶重型承重支架，降低大型储罐制造成本。
• 3. 低液位适配性强：桨叶贴近罐底布置，仅桨叶完全浸没即可稳定运行，适配液位波动大、间歇卸料、低存量储槽，底部不易沉积重质物料。

（二）传动与运维优势

• 1. 齿轮直连传动，传动效率高：平行轴斜齿轮传动效率92%~96%，无皮带打滑功率损耗，同等工况下比皮带传动机型节能10%~18%；传动同步性好，转速稳定无丢转。
• 2. 独立可视密封仓，检修便捷：密封腔体开设观察窗口，可直观查看密封泄漏状态；密封组件独立分体设计，更换机械密封无需清空储罐，大幅减少物料损耗与停机时间，配套集漏槽回收渗漏介质。
• 3. 刚性轴系，运行稳定低噪音：密封仓内置前后双支撑轴承，长搅拌轴挠度极小，24h连续运行振动小，整机噪音≤72dB；无皮带磨损、松弛问题，日常维护工作量低。
• 4. 防腐、防爆、调速选配完善：搅拌轴、桨标配304/316L不锈钢，可衬塑、喷涂四氟防腐；电机可选IE3高效变频、Exd II BT4隔爆电机；密封可选单端面、双端面无菌机械密封，适配常压、压力容器。

（三）流体混合性能优势

• 1. 水平超长全域循环，消除分层沉积：二叶曲面推进桨射流贯穿整个储罐，液体沿罐壁形成完整环流，胶质、污泥、无机盐颗粒长期储存不沉降；单台可替代多台小型顶入搅拌，综合能耗降低30%以上。
• 2. 低剪切温和混合，保护物料原有特性：流线型叶片剪切力低，不会打碎絮凝絮体、微生物菌体、高分子乳液，油品调和、污泥均质、发酵营养液体系不会出现破乳、絮体破碎问题。
• 3. 适配宽粘度区间物料：适合低、中粘度液体，可完成均质、悬浮、药剂反应、油品调和等多种工艺。

  ---

三、涉及核心技术标准

1. 化工搅拌行业专用标准

1. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范侧入搅拌整套机组载荷、法兰尺寸、密封承压、温压适用边界。
2. HG/T 3796.4-2005《搅拌器型式与尺寸 推进式搅拌器》：二叶推进桨几何尺寸、轮毂连接、动平衡精度、许用扭矩标准。
3. HG/T 3139.3《侧入式搅拌减速机技术条件》：平行轴卧式侧搅拌减速箱体刚度、同轴度、温升、轴向承载硬性指标。
4. HG/T 2051.4《储罐侧搅拌装配规范》：储罐侧壁开孔、法兰焊接、轴对中安装公差要求。

2. 机械、电机、密封通用国标

1. GB/T 755《旋转电机 定额和性能》：约束IE3高效电机温升、振动、绝缘、能效等级。
2. GB/T 13870.1《机械密封技术条件》：侧搅拌机封耐压、泄漏量、耐腐蚀、使用寿命检测规范。
3. GB/T 3480.1《齿轮减速器通用技术条件》：平行轴斜齿轮减速机承载、噪声、疲劳寿命出厂测试标准。
4. GB 3836系列：石油、化工易燃易爆工况隔爆电机、防爆壳体强制安全标准。
5. GB/T 1220《不锈钢棒/钢板》：搅拌轴、桨叶不锈钢材质力学、耐腐蚀验收标准。

3. 细分行业专项规范

• 石油储罐：GB 50160《石油化工企业设计防火标准》、SH/T 3096储罐搅拌设备选型；
• 水处理：GB 50014《室外排水设计标准》、城镇污水处理搅拌设备通用规范。
