一、设备类型界定

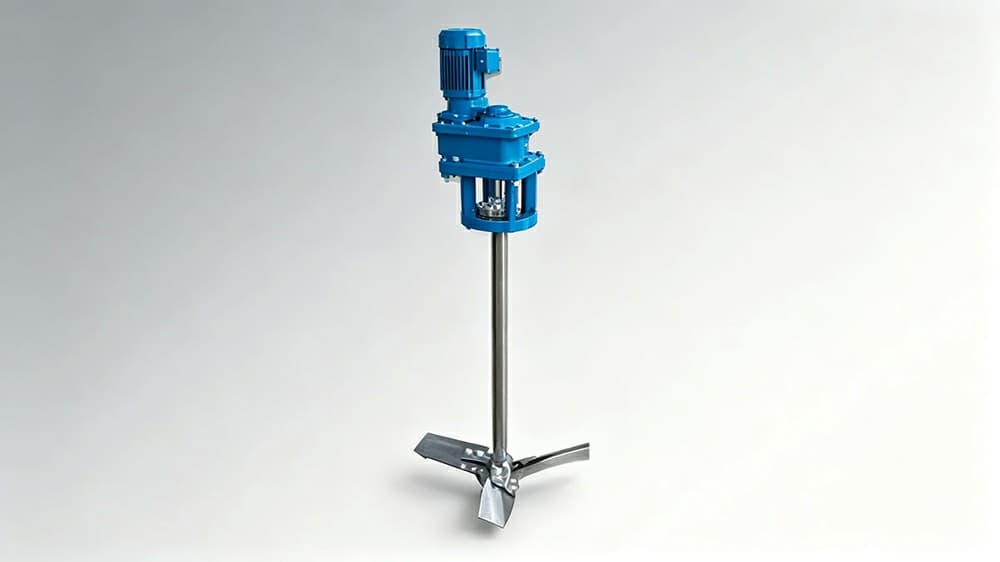

1. 整体安装型式：顶入式立式搅拌器

从结构看，整机垂直从罐体顶部法兰 / 支架插入介质，电机、减速机全部布置在液面上方，属于标准顶入（上置）搅拌装置，区别于侧入、底入、移动式搅拌器。

2. 桨叶型式：三宽叶轴流旋桨（斜叶开启涡轮 / 高效水翼桨）

三片带倾角宽幅叶片，属于轴流型桨叶，旋转时以向下轴向推流为主，附带径向扩散流场；叶片倾角 30°~45°，是低中粘度体系通用高效桨型。

3. 传动结构：电机 + 釜用立式减速机一体化传动

蓝色箱体为专用立式搅拌减速机（常见摆线针轮 / 齿轮减速机），配套法兰支架、机械密封总成、加长不锈钢搅拌轴，标准釜用成套搅拌机组。

二、核心优势特点

（一）结构与安装优势

安装维护便捷

整机从罐顶吊装装配，液面以上全部传动部件暴露，电机、减速机、密封件无需清空罐体即可检修；无需罐侧 / 罐底开孔，罐体结构强度更高、漏液风险低。

适配罐体范围广

可配套敞口池、常压反应釜、密封压力容器；支持固定法兰、活动支架、吊装三种安装方式，罐体容积 0.5~1000m³ 均可匹配。

防腐耐用

搅拌轴、桨叶标配 304/316L 不锈钢，可衬胶、喷涂四氟；传动箱体铸铁烤漆防潮防锈，适配酸碱、污水、食品介质。

（二）流体混合性能优势

低能耗高循环流量

轴流桨以轴向大循环为主，同等功率下液体循环量是圆盘涡轮桨 2~3 倍，能耗降低 20%~30%；适合大范围均匀混合、悬浮、传热。

无死角悬浮效果好

向下推送流体至罐底后沿罐壁上升，完整覆盖罐底，固体颗粒不易沉积；絮凝、药剂溶解、结晶体系效果突出。

工况兼容性强

介质适用粘度＜10000mPa・s（水、稀化工料、污水、涂料、发酵液等低中粘度体系）；转速区间 30~500rpm，低速大流量、高速分散均可实现。

（三）传动与运行优势

传动稳定低噪音

专用釜用立式减速机，同轴度高、轴向窜动≤0.3mm；配套 IE3 高效节能电机，运行噪音≤75dB，支持 24h 连续运行。

密封方案灵活

普通工况：单端面机械密封，耐压 1.6MPa；

食品 / 医药 / 防爆：双端面机封、无菌填料密封、磁力密封，支持 CIP 在线清洗；

防爆环境可配隔爆电机（Exd II BT4）。

拓展性强

可加装变频调速（0~50Hz 无级变速）、扭矩保护、温度监测、液位联锁；长罐体可增加双层桨叶强化混合。

三、涉及技术标准

1. 化工设备行业核心标准（HG/T）

HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》

规定立式搅拌减速机、支架、轴封、搅拌轴整套系统设计、载荷、温度压力适用范围（PN0.1~1.6MPa，-20~300℃）。

HG/T 3796.3-2005《搅拌器型式与尺寸 桨式搅拌器》

规范三宽叶旋桨、折叶涡轮桨的叶片尺寸、轮毂结构、安装公差、许用扭矩。

HG/T 3139.2-2001《釜用立式减速机》

针对图中蓝色立式减速箱体的结构、同轴度、密封、承载、温升硬性指标。

HG/T 2051.3-2019《搪玻璃搅拌容器叶轮搅拌件》

配套搪玻璃反应釜时桨轴防腐、装配标准。

2. 通用机械与电机国标（GB）

GB/T 755《旋转电机 定额和性能》：电机能效、温升、振动规范，主流采用 IE3 高效节能电机。

GB/T 13870.1《机械密封技术条件》：搅拌轴机械密封耐压、泄漏量、耐腐蚀标准。

GB/T 3480.1《齿轮减速器通用技术条件》：减速机承载、噪声、寿命测试标准。

GB 3836 系列：防爆电机、防爆传动部件标准（化工易燃易爆场景强制）。

GB/T 1220《不锈钢棒 / 板材》：搅拌轴、桨叶不锈钢材质力学、耐腐蚀验收标准。

3. 环保、食品专项标准

水处理：GB 50013 室外给水、GB 50014 室外排水搅拌设备选型规范；

食品医药：GB 16798 食品机械安全卫生、GMP 无菌设备密封洁净度要求。

四、核心技术参数

1. 动力系统参数

电机功率：0.55kW ~ 37kW（常规型号 0.75~22kW）；

电机类型：标准三相异步 / IE3 高效 / 隔爆防爆 / 变频专用电机；

调速方式：定速减速机输出、变频无级调速（5~500rpm）；

能耗指标：清水工况功率密度≥100W/m³，高浓度浆液放大 1.1~1.3 倍安全系数。

2. 传动与结构参数

减速机类型：XLD 摆线针轮、R/K/F 四大系列立式齿轮减速机；

输出转速：30~500r/min，线速度 3~15m/s；

搅拌轴材质：304/316L 不锈钢，轴径 φ30~φ120mm，长度定制；

轴向窜动量：≤0.3mm，轴与减速机同轴度误差≤0.1mm；

密封耐压：单端面机封≤1.6MPa，双端面机封≤2.5MPa。

3. 桨叶流体几何参数（三宽叶旋桨）

桨径 DJ：罐体直径 D 的 0.2~0.5（DJ/D=0.2~0.5）；

叶片倾角：30°~45°（最优轴向推流角度）；

适用介质粘度：μ＜10000mPa・s；

流场特征：轴向大循环为主，径向辅助扩散，罐底无沉积区。

4. 工况极限参数

工作温度：-20℃ ~ 280℃（视密封材质调整）；

罐体压力：常压～1.6MPa 压力容器；

连续运行：24h 不间断，设计寿命≥80000h。

五、行业应用场景

1. 环保水处理行业（最大应用领域）

市政污水、工业废水：絮凝搅拌、药剂混凝、污泥均质、中和调节池；

自来水厂：PAC/PAM 药剂溶解、沉淀池絮凝、消毒混合；

电镀废水、脱硫脱硝塔药液循环搅拌。

2. 精细化工与石油化工

反应釜：液体混合、物料溶解、中和反应、结晶、萃取；

涂料、油墨、胶粘剂：树脂稀释、填料悬浮、低速匀浆；

电镀液、切削液、防冻液调配储存罐搅拌。

3. 食品与生物发酵

发酵罐：菌种培养、营养液均质、溶氧混合；

饮料、乳制品、酱料：糖浆调配、果汁均质、酱料防分层；

调味品、添加剂溶解混合（不锈钢洁净桨轴，CIP 清洗）。

4. 矿山、新能源、材料

选矿：矿浆浮选搅拌、药剂混合；

锂电池浆料、电解液低速悬浮混合；

无机盐、化肥溶液结晶、防沉淀储存罐。

5. 医药行业

无菌反应釜、药液配制罐，配套双端面无菌密封，满足 GMP 洁净生产要求。

六、适用工况总结

该款顶入三宽叶搅拌器优先推荐：低 / 中粘度液体、需要固体悬浮、大范围均匀混合、连续长期运行、罐体顶部预留安装口的工况；不适合超高粘度（＞10000mPa・s 膏体）、强磨蚀硬质颗粒大比例体系（需更换桨型为耐磨涡轮）。
