一、设备类型

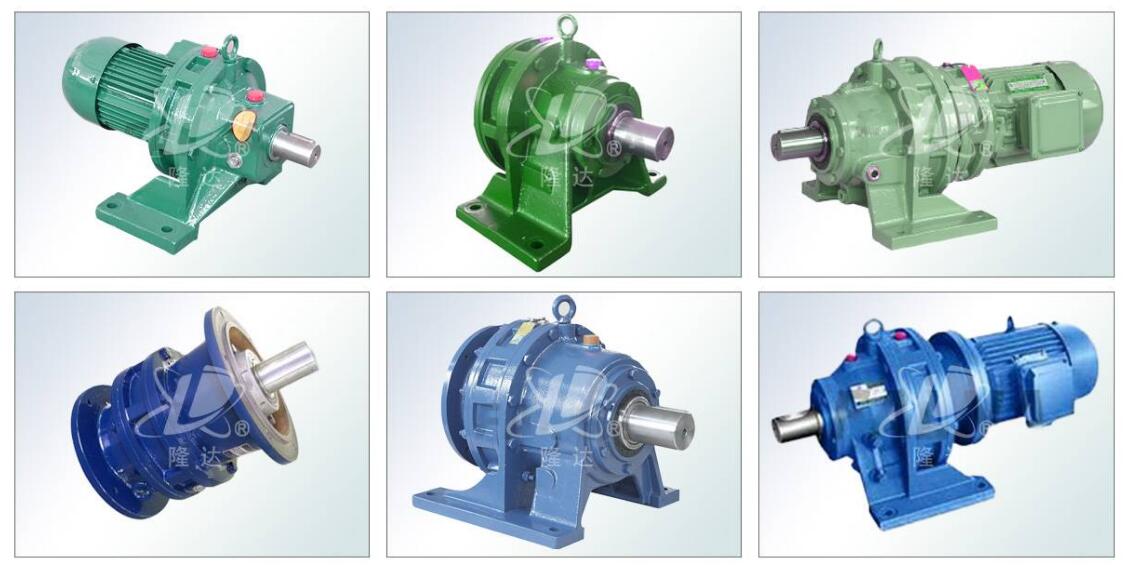

XLD 立式双级摆线针轮减速机（直连电机一体式），也常称 BLD 立式摆线减速机，属于摆线针轮行星传动减速机大类。

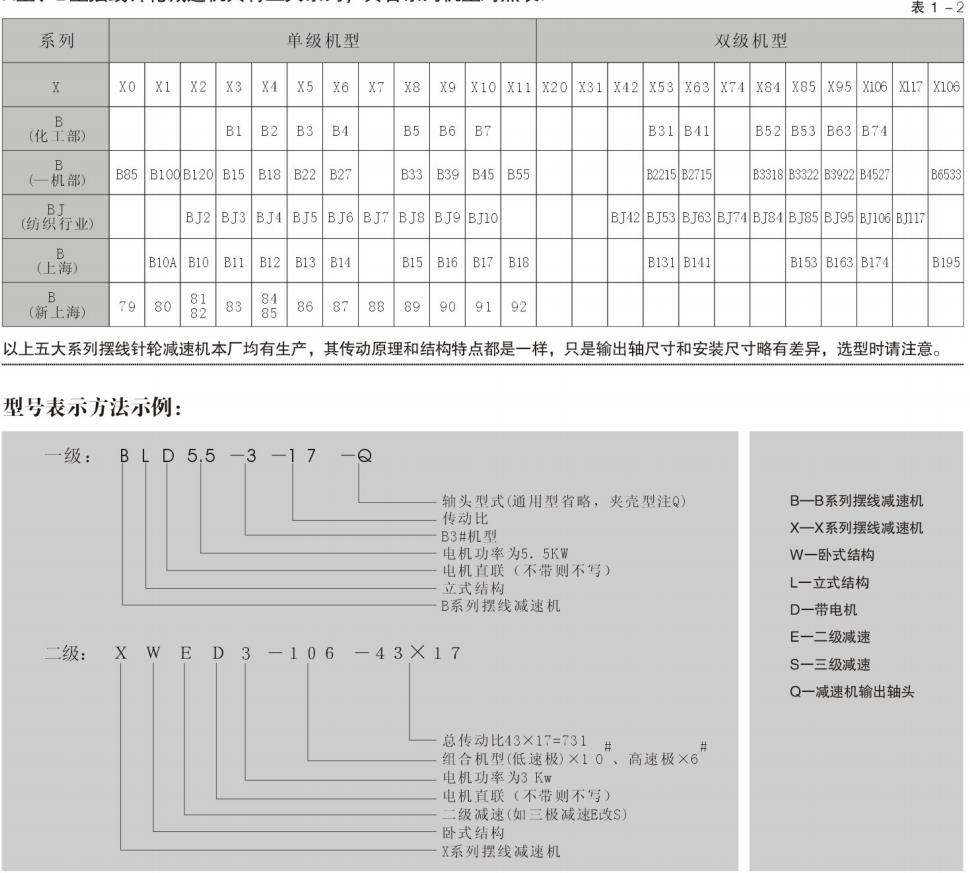

型号命名释义

X：摆线针轮行星传动；L：立式法兰安装；D：电机直联型；双级机型后缀常带 2，如 XLED、XWED 代表双级大速比；

双级结构特征：减速机体法兰叠加，可实现超大减速比，适配低速大扭矩工况。

二、执行技术标准

1. 国家标准（通用摆线针轮传动）

a.GB/T 10107.1-2012 摆线针轮行星传动 第 1 部分：基本术语

b.GB/T 10107.2-2012 摆线针轮行星传动 第 2 部分：图示方

c.GB/T 10107.3-2012 摆线针轮行星传动 第 3 部分：几何要素代号

d.JB/T 8729-2013 《摆线针轮减速机》行业通用制造检验标准（整机性能、温升、噪声、密封、承载）

2. 精密细分标准（高精度款）

GB/T 37165-2018 机器人用精密摆线针轮减速器（高精度版本适用）

3. 使用环境通用规范

工作环境温度标准：-40℃～+40℃；额定负载下油池温升≤60℃，最高油温≤80℃； 允许连续 24h 不间断运行；防护等级标配 IP54/IP55 电机一体结构。

三、核心技术参数

1. 功率范围

直联配套电机功率：0.37kW～55kW，双级机型覆盖 0.55～37kW 主流搅拌、输送工况。

2. 减速比（单 / 双级区分）

单级 XLD：9、11、17、23、29、35、43、47、59、71、87

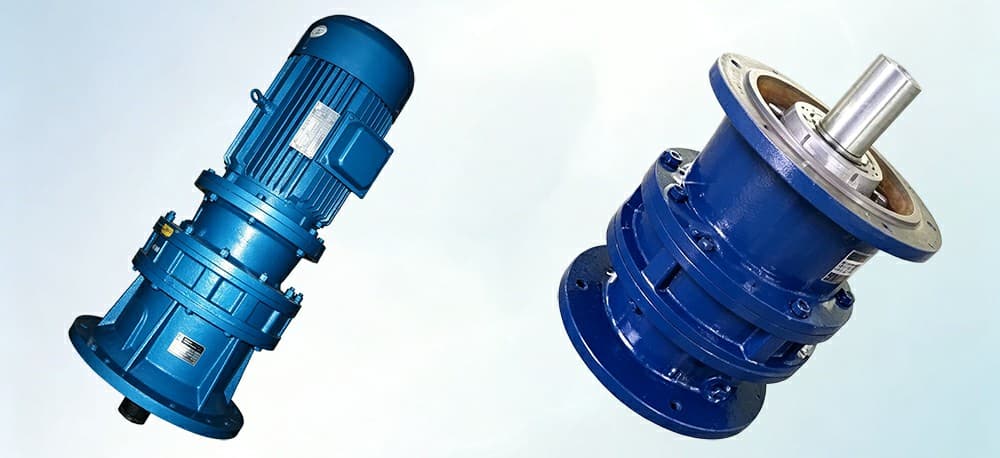

 双级 XLED（图中双层机体款）：121～5133 超大速比，输出转速可低至 0.2r/min 以内，适合超低速搅拌设备

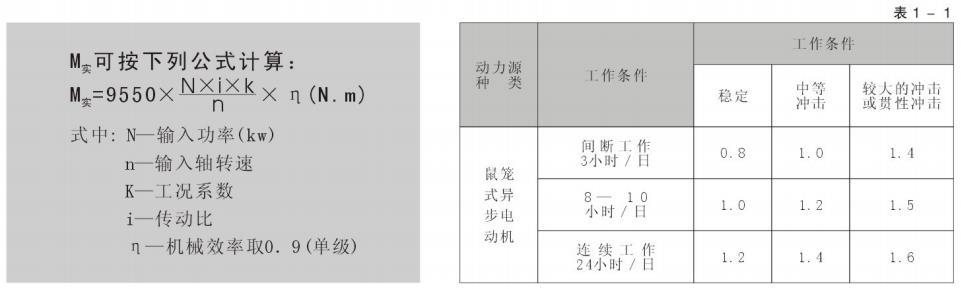

3. 扭矩与效率

输出额定扭矩：150N・m～22920N・m；

传动效率：单级≥90%，双级≥85%；多齿同时啮合，抗冲击过载能力强（允许短时 200% 过载）。

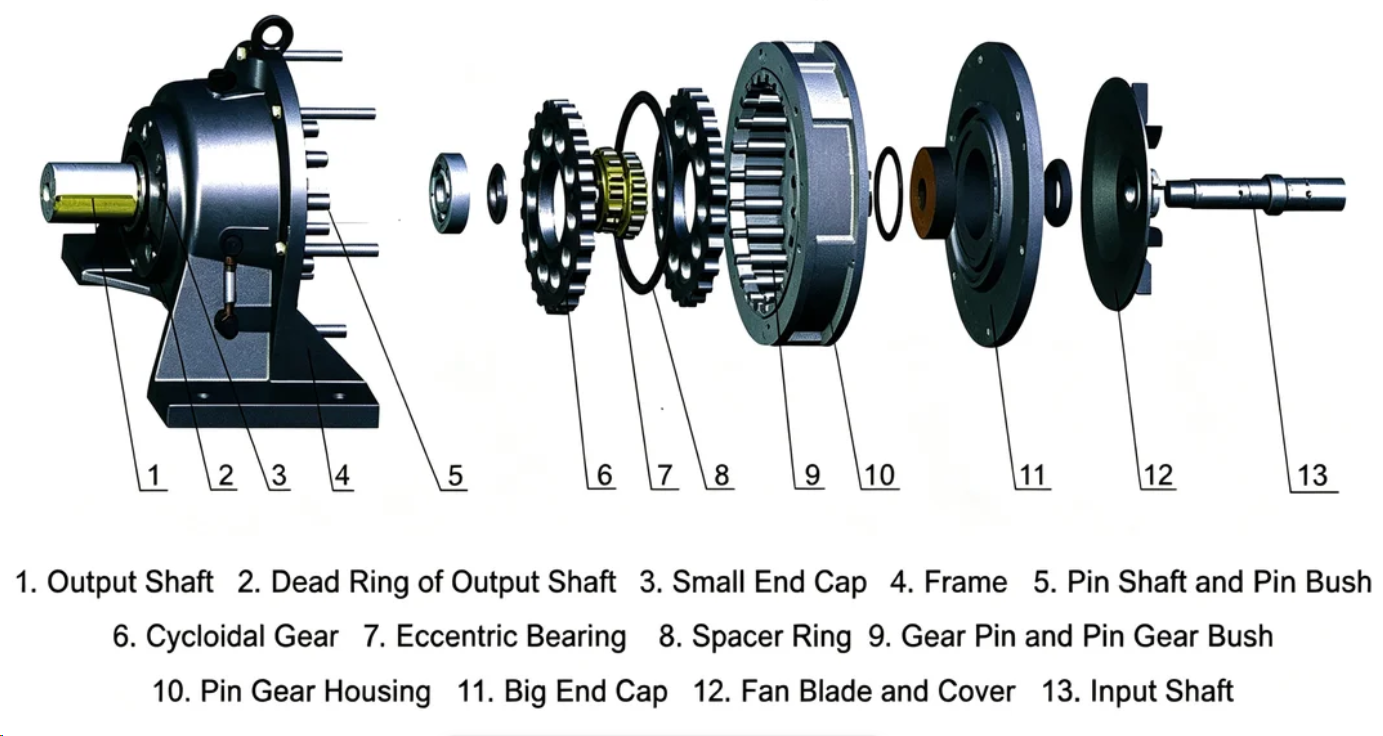

4. 结构优势参数

a.多齿啮合：同时 6～10 组齿参与传动，承载高、抗冲击；

b.同轴输出：输入电机与输出轴同轴，立式法兰直接对接反应釜、搅拌桶；

c.密封：骨架油封 + 油槽防漏结构，适合潮湿、化工粉尘环境；

d.噪声：满载运行≤72dB，远低于齿轮减速机。

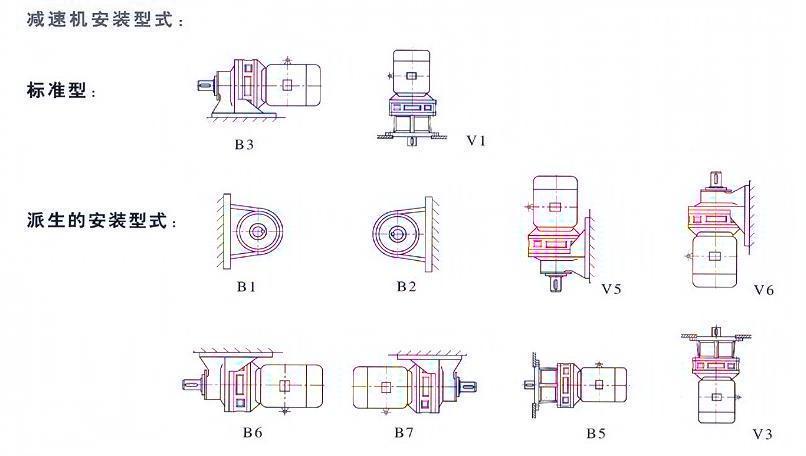

5. 安装尺寸

底部圆形法兰输出，标准法兰规格 XLD0~XLD10 共 10 种机座，输出轴直径 φ 30～φ90，可配套搅拌桨、联轴器直接安装。

四、应用场景

1. 化工行业（最主流）

反应釜搅拌器、涂料分散机、胶水调和罐、污水处理加药搅拌、污泥刮泥机；立式法兰可直接吊装在罐体顶部，同轴搅拌无需中间传动。

2. 环保水处理

 沉淀池刮泥机、曝气搅拌设备、污泥输送机、滤带驱动、加药搅拌装置，耐潮湿、耐腐蚀工况稳定。

3. 食品制药

 酱料搅拌罐、发酵罐、包装输送线、制粒机、糖果搅拌机；整机铸铁防锈、低速平稳无冲击污染物料。

4. 轻工输送

皮带输送机、提升机、打包机、纺织印染卷布机、塑料挤出辅机；启停频繁、过载波动工况适配。

5. 矿山建材

小型球磨机、水泥搅拌、砂石给料机、砖瓦挤出设备；抗粉尘、抗冲击重载。

6. 养殖农业

饲料搅拌机、有机肥发酵翻抛机、水产养殖增氧搅拌、秸秆粉碎输送。

五、产品核心特点总结

a.体积紧凑：行星摆线结构比硬齿面减速机体积小 40%，立式直连不占横向空间；

b.速比范围极大：双级机型可实现几千倍减速，无需多级齿轮串联；耐冲击过载：多齿啮合，瞬时过载不易断齿，适合搅拌、输送波动负载；

c.维护简单：仅定期更换润滑油，结构简单故障率低；

d.立式法兰专用：完美适配搅拌罐体顶部安装，是化工搅拌设备标配传动部件
