一、机型分类定义

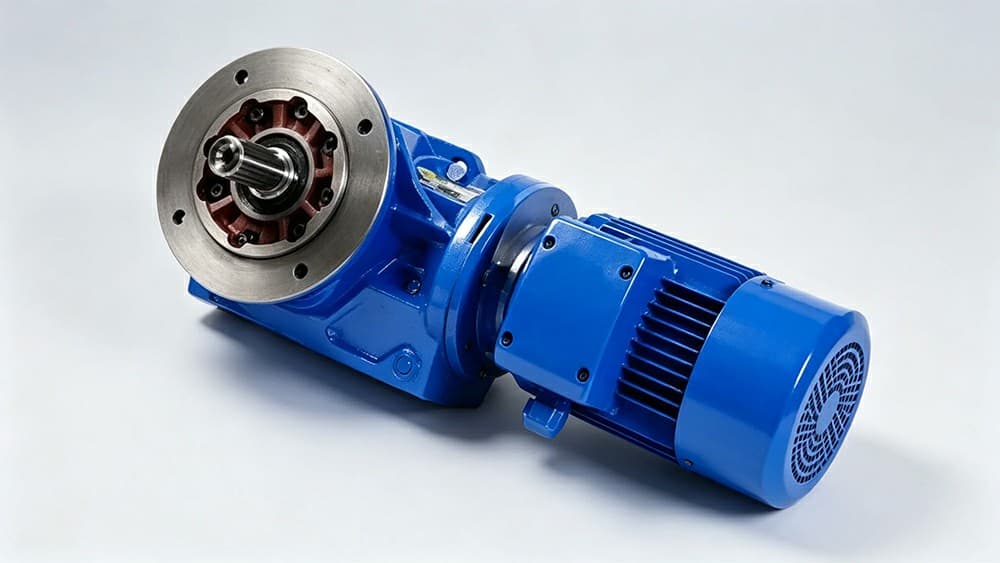

该机型属于四大系列 K 型螺旋锥齿轮 - 斜齿轮硬齿面减速机，细分型号为KF 法兰输出型，配套国标三相异步电机一体直连，输入输出呈 90° 直角换向传动；输出端大法兰盘 + 花键输出轴结构，适配设备法兰对接安装，是直角传动主流重载减速机。

K 系列分三类基础安装形式：

K：底脚卧式安装

KA：空心轴安装

KF：法兰实心轴输出（图中这款）

二、核心优势与结构特点

（一）传动性能优势

90° 直角换向，空间布局灵活

输入电机与输出轴垂直交错布置，设备安装空间受限、需要改变传动方向的场景专用，相比 R 同轴减速机可大幅缩短整机纵向长度，适配机架紧凑设备。

螺旋锥齿轮 + 斜齿轮两级 / 三级复合传动，承载力强

一级弧齿锥齿轮换向、二级斜齿轮减速，齿轮全部采用 20CrMnTi 渗碳淬火，齿面硬度 HRC58~62；弧齿啮合重合度高，冲击载荷耐受能力远优于普通蜗轮蜗杆，适合频繁启停、冲击负载工况。

传动效率高、能耗低

二级传动效率 93%~95%，三级 90%~92%；对比同规格蜗轮蜗杆减速机效率高出 15%~25%，长期连续运行电费成本更低，无自锁缺陷，可正反双向运转。

运行平稳、低噪音低振动

弧齿锥齿轮曲面啮合，接触面积大，传动冲击小，满载运行噪声≤76dB，适合车间、食品、环保低噪音工况。

KF 法兰输出结构安装稳固

前端大圆形法兰盘，多螺栓固定面，可直接对接滚筒、搅拌、输送设备法兰端面；花键输出轴扭矩传递均匀，不易打滑、断轴，能承受较大径向 / 轴向载荷。

模块化一体化设计

标准 IEC 电机直连接口，可匹配普通三相电机、防爆电机、变频电机、伺服电机；箱体为 HT250 高强度铸铁，加厚箱体 + 内置加强筋，抗扭曲变形；标准化零部件，备件通用性强，维护简单。

多重密封防渗漏

输入输出端双骨架油封 + 挡油环，箱体分合面耐油密封胶，粉尘、水汽、轻度腐蚀环境下不易漏油，防护等级标准 IP55，可升级 IP65。

（二）与其他减速机差异化优势

对比 R 系列同轴减速机：可实现 90° 转角，设备空间布置更灵活；

对比 WP 蜗轮蜗杆：承载大 3~5 倍、寿命长、效率高，大功率重载场景性价比更高；

对比 S 系列斜齿轮蜗轮：高速重载工况性能更强，无蜗轮磨损过快问题；

对比行星减速机：采购与维保成本更低，适合工业通用连续生产线。

三、核心技术参数

1. 传动基础参数

适配功率：0.37kW ~ 200kW

传动级数：二级（锥 + 斜齿）、三级（锥 + 两级斜齿）

标准速比范围：

二级：6.8~76；三级：77~389

输出额定扭矩：120 N・m ~ 22000 N・m

输出形式：KF 实心轴法兰输出（图中花键轴），可选空心轴、胀紧套输出

输入形式：标准 IEC 法兰直连电机，也可配联轴器、皮带轮输入

2. 工况与材质参数

齿轮材质：20CrMnTi 合金钢渗碳淬火；输出轴：40Cr 调质处理

箱体材质：HT250 灰铸铁，防腐烤漆（蓝色环氧防锈漆）

工作环境温度：-20℃ ~ +80℃，允许短时峰值 100℃

工作制：S1 连续 24 小时运转，允许间歇性冲击载荷

润滑方式：油浴飞溅润滑，高速机型可选强制油泵润滑

防护等级：标准 IP55，防爆机型 IP54/IP65

四、执行技术标准

国内国家标准

GB/T 19074-2017《通用齿轮减速器》硬齿面减速机通用技术条件

GB/T 3480.1~5 渐开线圆柱齿轮、弧齿锥齿轮承载能力计算标准

JB/T 10688 螺旋锥齿轮减速器专用行业标准

GB 755-2019 旋转电机配套减速机 IEC 法兰安装标准

JB/T 6447 齿轮减速机噪声限值检测标准

GB 3836.1~4 爆炸性环境用防爆减速机配套规范（化工防爆款）

GB 28007 机械传动设备安全通用要求

国际等同标准

ISO 6336 齿轮强度计算

ISO 14521 减速机传动效率测试方法

IEC 60034 配套电机法兰尺寸标准

五、主流行业应用

KF 法兰输出 K 系列直角减速机主打空间紧凑、直角换向、法兰对接安装场景，覆盖全工业领域：

输送物流行业（最大应用场景）

皮带输送机、滚筒驱动、链式提升机、螺旋输送机、立体车库传动、包装流水线辊道驱动；法兰输出直接对接滚筒法兰，安装便捷。

环保水处理

潜水搅拌器、加药搅拌、污泥输送螺旋、刮泥机、曝气设备、格栅传动；直角布局节省池体上方空间。

化工与涂料

卧式搅拌釜、分散机、混合机、输送机；防爆款用于溶剂、油漆、危化品生产线。

食品医药加工

和面机、酱料搅拌、灌装输送、发酵罐、药材粉碎输送；不锈钢防腐定制款适配洁净车间。

建材矿山

螺旋给料机、小型球磨机、砂石输送滚筒、搅拌机；重载款耐受粉尘、冲击载荷。

轻工包装

制袋机、注塑辅机、纸箱生产线、纺织印染辊筒传动。

工程机械与农业

小型翻抛机、有机肥发酵设备、收割输送机构、小型升降平台直角传动。

立体仓储自动化

堆垛机行走机构、升降换向传动、货架输送辊道。

补充选型区分

轻载、低转速、小功率：三级减速 K/KF；

中高速、大扭矩、冲击负载：二级减速 KF；

长悬臂、大径向力设备：选用加厚法兰、加粗输出轴加强型 KF 减速机。
