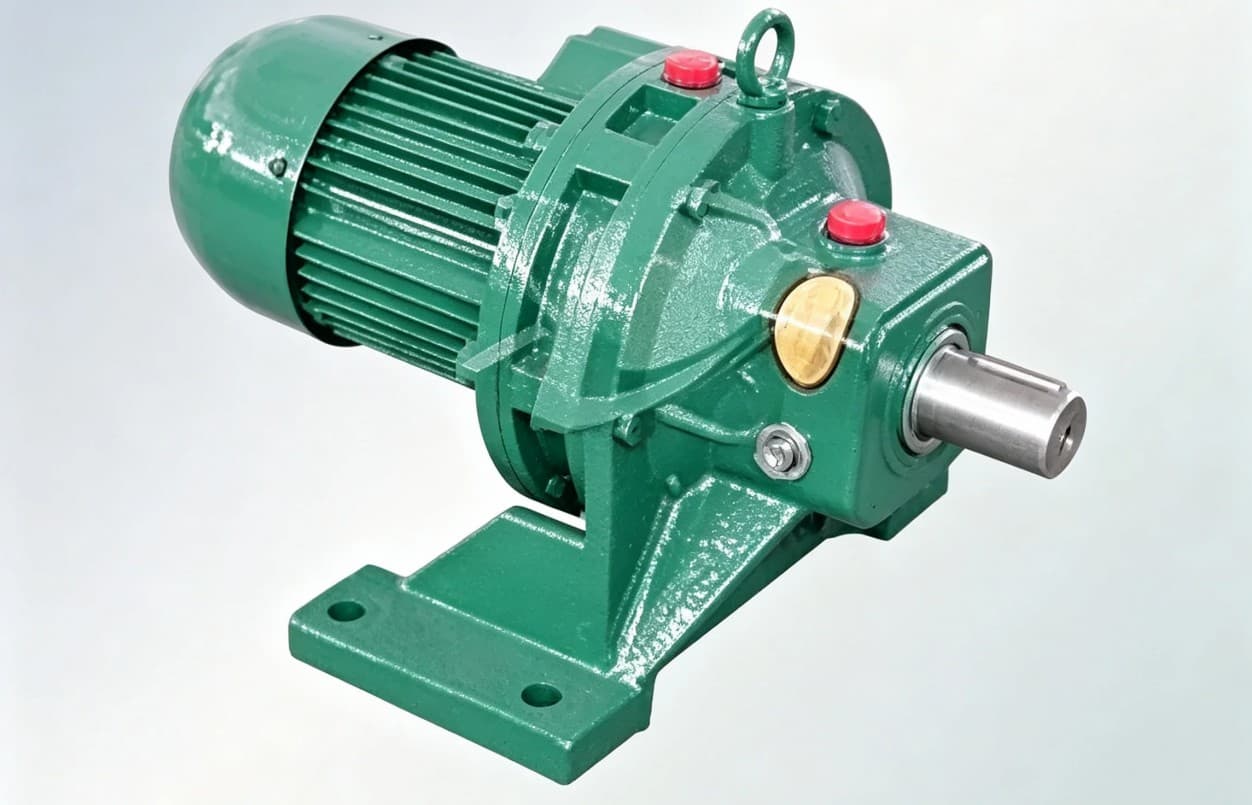

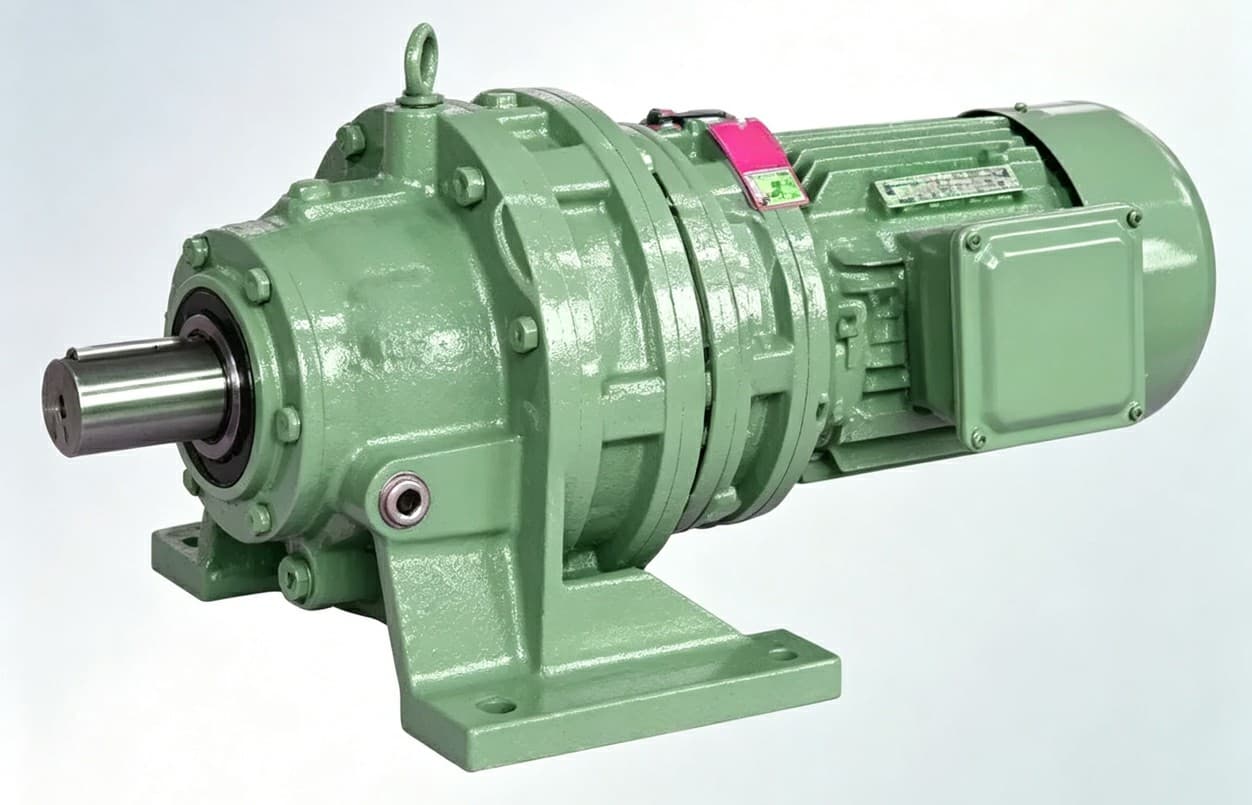

XWD/BWD 卧式直连摆线针轮行星减速机

一、设备类型定义

该机型为摆线针轮行星减速机（卧式电机直联款，型号 XWD/BWD），采用摆线针齿行星啮合传动原理，电机与减速箱体一体化直连，底座卧式安装，是通用重载传动核心设备。 结构分为三大部分：输入偏心机构、摆线轮 - 针齿减速副、W 输出轴机构，双摆线轮错位 180° 抵消径向惯性力。

二、核心优势与产品特点

1.过载抗冲击能力极强 多齿同时啮合（同时参与受力齿占比≥1/3），瞬时允许 2~3 倍额定扭矩冲击，适合频繁启停、正反转、重载冲击工况，不易断齿损坏。

2.结构紧凑、同轴布置 输入电机与输出轴同轴心，体积远小于同功率齿轮减速机；箱体整体铸造，占地面积小，吊装吊环便于设备安装搬运。

3.传动效率高、能耗低 单级减速传动效率 90%~94%，双级 85%~90%，长期连续运行能耗损耗低；温升可控，油温≤80℃，允许 24h 连续运转。

4.寿命长、维护简单 核心零件采用 GCr15 轴承钢整体淬火、精密研磨，耐磨抗疲劳；仅需定期更换润滑油，无易损密封、齿轮副，故障点少。

5.运行平稳、低噪音 啮合为滚动摩擦而非滑动摩擦，运转噪声≤75dB；双摆线轮平衡偏心载荷，振动极小，适配精密搅拌、输送设备。

6.速比范围极宽 单级速比 9~87，双级组合可达 121~5133，三级最高数万速比，可适配低速大扭矩全场景需求。

7.适配电机种类丰富 可直连普通 Y/YE3 节能电机、变频电机、防爆电机、制动电机、单相电机，化工、煤矿防爆场景可定制隔爆型整机。

三、执行技术标准

1. 国家机械通用标准

·JB/T 2982-2016《摆线针轮减速机》：整机通用技术条件、试验、检验、出厂验收核心标准

·GB/T 10107.1-2012《摆线针轮行星传动 术语》、GB/T 10107.2《几何尺寸计算》：传动基础设计标准

·JB/T 10419-2005《摆线齿轮和针轮精度》：摆线轮、针齿壳加工精度、形位公差检测标准

2. 化工行业专用标准（搅拌釜配套）

HG/T 3139.1~.12-2001《釜用立式减速机》，卧式 XWD 为同系列衍生机型，化工搅拌行业选型、载荷校核通用依据

3. 配套电机国标

GB/T 755、GB/T 18488（YE3 高效三相异步电动机），防爆机型遵循 GB3836 防爆电气标准。

四、核心技术参数

1. 功率覆盖

单级 XWD/BWD：0.12kW ~ 37kW；双级机型最大拓展至 90kW。

2. 减速比

·单级：9、11、17、23、29、35、43、59、71、87

·双级：121~5133（两级速比相乘组合）

3. 输出额定扭矩

常规机座输出扭矩范围 100N·m ~ 30000N·m，大型定制机型最高可达 30kN・m。

4. 工作环境参数

·环境温度：-25℃ ~ +40℃

·允许油温：≤80℃，油池温升≤45K

·旋转方向：可长期正、反向双向运转

·润滑：油池飞溅润滑，高速工况可选强制稀油润滑

5. 安装形式

卧式底座安装（B/XWD）；另有立式法兰（BLD/XLD）、卧式双轴、立式双轴等衍生安装形式。

五、全行业应用领域

1.化工行业（主力场景） 反应釜搅拌器、混合机、乳化机、粉体料仓卸料机、污水处理曝气搅拌、污泥输送螺旋；化工釜配套优先选用该机型，对应 HG/T 化工减速机标准。

2.环保、水处理 刮泥机、格栅输送机、螺旋压榨机、加药搅拌设备、废气脱硫搅拌装置。

3.食品、粮油、包装机械 和面机、绞肉机、粮食提升机、包装输送带、灌装搅拌、糖果挤出机。

4.矿山、冶金、起重输送 皮带输送机、刮板运输机、小型卷扬机、矿石给料机、辊道驱动。

5.轻工、纺织、印刷 印染轧车、纺织梳理机、印刷送纸机构、塑料挤出机、造粒机。

6.建筑、建材 混凝土搅拌站、砂浆搅拌机、螺旋上料机、水泥包装设备。

7.制药、医疗器械 制药发酵罐搅拌、粉体混合设备、真空送料机。

8.通用自动化设备 流水线滚筒驱动、小型翻转台、辊道、小型提升机等需要低速大扭矩、频繁启停的传动机构。

补充说明

该机型区别于硬齿面斜齿轮减速机、蜗轮蜗杆减速机：重载抗冲击、宽速比、同轴紧凑是核心差异化优势；缺点为高速小速比工况传动体积大于平行轴齿轮箱，高速场景优先选用 R/K/F 系列硬齿面减速机。
