一、产品结构类型界定

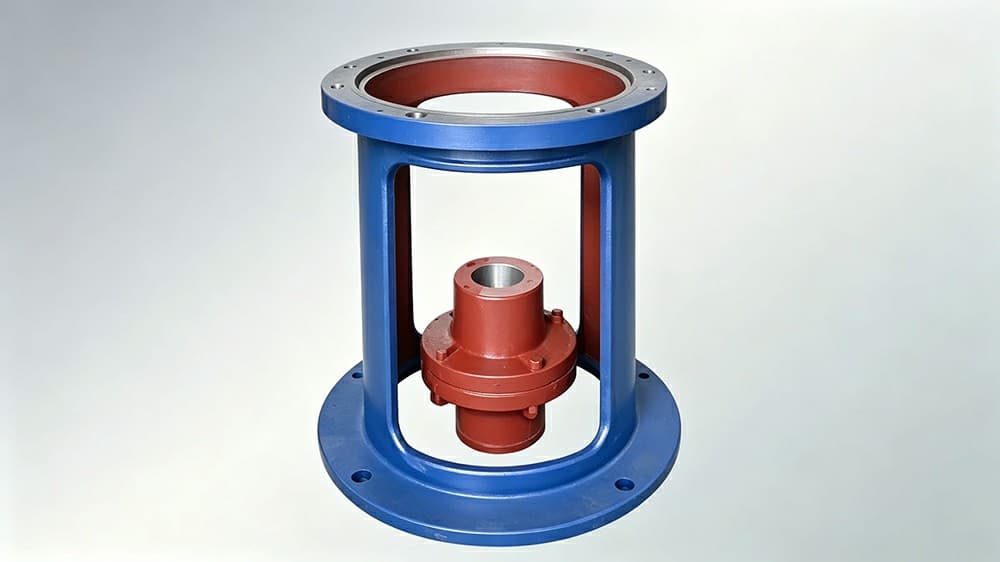

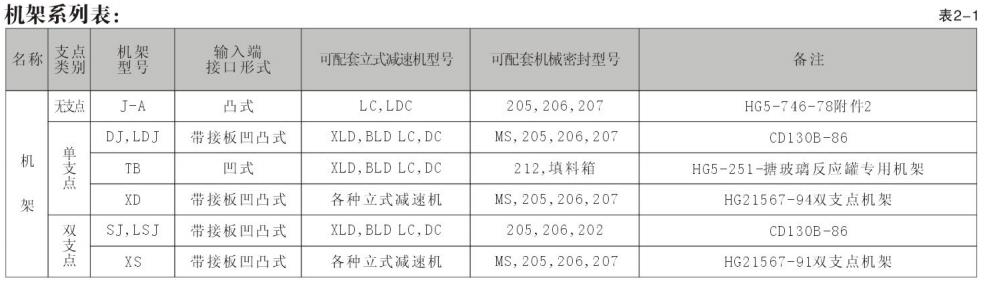

1. 产品定义：J-A型标准单支点敞开式釜用搅拌支撑机架
J-A型是行业通用标准短型单支点顶入式搅拌专用支撑机架，属于DJ机架基础标准款，整机采用上下大直径圆形法兰、中部单层轴承支撑座、双侧面大镂空筒体铸焊一体成型；仅单层轴承座构成单支点定位结构，中部预留超大开窗，可直观观测、拆装分体式机械密封总成，适配短轴、轻中型载荷中小型反应搅拌设备。

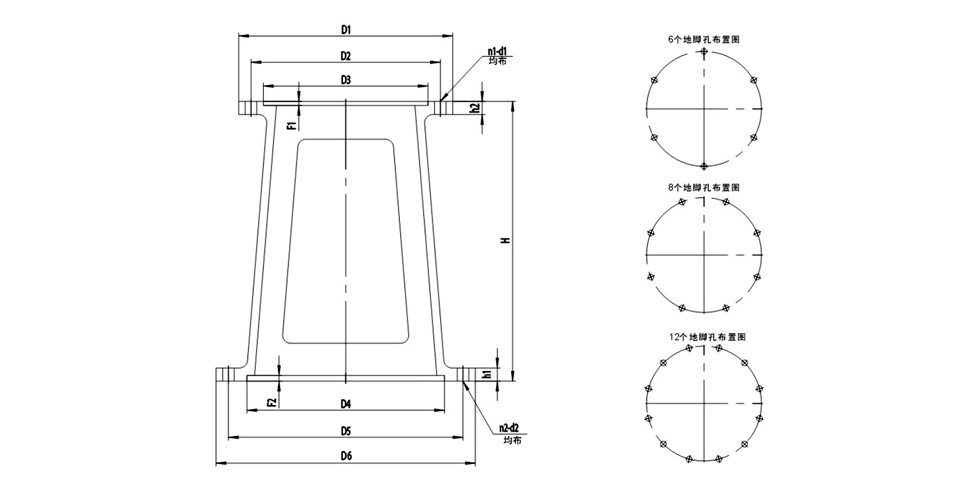

2. 核心结构组成
整机分为五大部分：上端减速机连接法兰、中部单层轴承定位座、分体式密封安装腔体、双镂空筒身、下端罐体安装法兰；单轴承座内置一套支撑轴承，密封座独立分体可拆卸，筒体双侧大面积镂空，无需拆除减速机、无需排空釜内物料即可检修密封、轴承组件，整体筒身高度短，占用罐顶垂直空间极小。
3. 传动匹配适配形式
上端法兰标准化适配R/F/K/S四大系列斜齿轮减速机、X/B摆线针轮立式减速机；下端法兰执行HG20592压力容器法兰标准，适配常压、PN1.0/PN1.6MPa搪玻璃、不锈钢反应釜；中间轴孔兼容分体式单、双端面机械密封，配套0.55~22kW小型顶入搅拌装置。
二、J-A型单支点机架核心优势特点
（一）超短紧凑型结构，轻量化低承重
- 1. 整机高度短，罐顶狭小空间专用：相比LDJ加长型、XS双支点机架，筒身高度大幅缩短，针对厂房层高不足、反应罐罐顶垂直安装空间受限场景设计，吊装、检修无需预留超高操作高度。
- 2. 轻量化铸焊结构，减轻罐体负载：简化单层单轴承结构，钢板耗材少，整机自重轻，大幅降低搪玻璃釜、小型不锈钢罐罐顶承压负荷，无需额外加固罐体支撑结构。
- 3. 法兰标准化，新旧设备改造通用性强：上下法兰尺寸全行业通用，老设备更换、技改无需重新加工法兰开孔，可直接替换老式简易支架，改造工期短、成本低。
（二）双侧大镂空可视化结构，运维检修便捷
- 1. 双侧开窗可视化巡检密封状态：筒体两侧大面积镂空窗口，设备正常运行时无需停机拆解，可直接观察机械密封渗漏、结垢、磨损，提前预判密封失效，避免化工物料泄漏安全事故。
- 2. 分体密封座独立拆装，停机检修时间短：开窗预留充足操作空间，更换机械密封、支撑轴承时，无需吊离上方减速机，无需排空釜内物料，单次检修工时减少65%，适配连续化流水线生产车间。
- 3. 镂空对流散热，防止轴承高温抱死：开放式镂空结构空气对流顺畅，轴承高速运转热量快速散出，轴承温升≤38℃，延长润滑脂、滚动轴承使用寿命。
（三）经济型标准设计，防腐耐用、规格齐全
- 1. 性价比优势突出，小型釜批量标配：结构简化，加工制造成本低，同等功率下售价低于LDJ加长款、XS双支点机架，是实验室、中小型配料釜、日化乳化釜首选经济型支撑件。
- 2. 双层防腐涂装，适配多类生产环境：外部环氧富锌底漆+聚氨酯面漆双层喷涂，内腔防锈红丹底漆处理，可耐受弱酸、弱碱、水汽潮湿车间；可按需定制304/316L全不锈钢防腐洁净款。
- 3. 全中小功率规格全覆盖：功率覆盖0.55kW~22kW，适配搅拌轴长度0.5~1.6m短轴搅拌系统，分为6档标准机型，满足不同扭矩、轴径配套需求。
三、适用核心技术标准
1. 化工搅拌釜配套机架行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范单支点机架载荷、法兰承压、轴系同轴度、通用安装尺寸规范。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：J-A单支点机架筒体刚度、轴承座承载、焊接探伤、尺寸公差强制检测指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套J-A机架法兰连接、轴对中安装公差标准。
2. 机械制造、涂装、法兰通用国标
|
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B碳钢材质力学性能、焊接探伤验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂层附着力、耐盐雾防腐检测规范。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔定位尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：配套支撑轴承装配间隙、耐久运行测试要求。
3. 压力容器与防爆安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配规范；
- 防爆工况：GB 3836系列，开放式镂空结构满足防爆车间散热、可燃气体扩散安全要求
|
四、J-A型单支点机架核心技术参数
1. 功率、扭矩与轴长匹配参数
- 适配电机功率范围：0.55kW ~ 22kW；
- 允许最大输出扭矩：700N·m ~ 5200N·m（6档标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B摆线针轮立式减速机；
- 适配搅拌轴直径：φ28 ~ φ110mm；
- 适配搅拌轴长度：0.5m ~ 1.6m短轴设备。

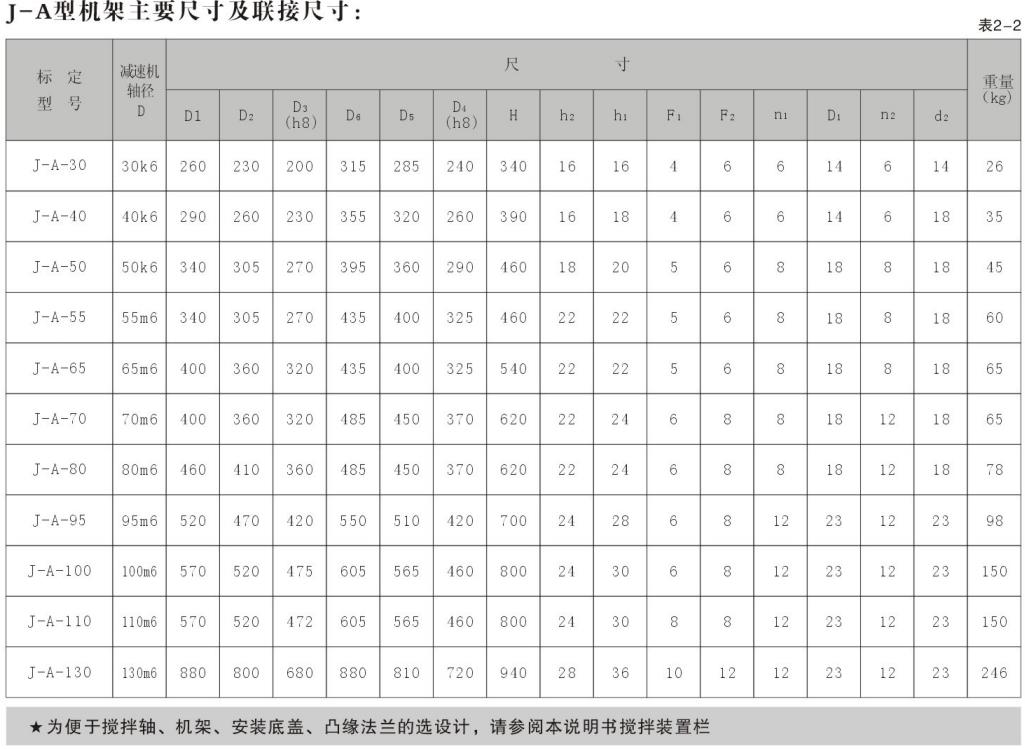

2. 结构与法兰尺寸参数
- 主体材质：标准Q235B碳钢，可选304/316L全不锈钢；
- 下罐体法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
|
- 轴承支撑形式：单层深沟球轴承单支点定位；
- 筒体结构：双侧大尺寸镂空开窗，铸焊一体成型；
- 同轴度精度：轴承座与下法兰同轴度误差≤0.10mm。
3. 工况耐久与环境适配参数
- 允许工作环境温度：-20℃ ~ 80℃；
- 支撑轴承设计连续使用寿命：≥72000h；
- 防腐涂层规格：环氧富锌底漆+聚氨酯面漆，总漆膜厚度≥110μm；
- 整机满载振动限值：≤3.0mm/s；
- 适配介质最大粘度：≤7000mPa·s（轻、中等搅拌载荷）。
|
五、主流行业应用场景
1. 精细化工小型反应釜（核心应用）
小型树脂合成釜、涂料配液釜、助剂中和反应釜、实验室溶解反应釜；搅拌轴长度1.6米以内、低中粘度物料轻载荷搅拌，选用J-A短型机架控制设备采购成本，双侧开窗便于日常巡检密封渗漏。
2. 医药、生物实验室配液发酵罐
- 小型原料药配液罐、缓冲液反应釜、实验室种子发酵罐；短搅拌轴、温和搅拌载荷；
- 可视化开窗结构满足GMP车间无菌密封日常点检，不锈钢款J-A机架适配高洁净制药生产环境。
3. 食品饮料小型配料、调配设备
|
|
小型酱料调配釜、果汁混合罐、乳制品试验发酵罐；低粘度食品物料温和搅拌，经济型J-A机架大批量配套小型食品生产线，不锈钢机型满足食品卫生接触标准。
4. 环保水处理小型药剂溶解罐
小型污水站、净水厂絮凝剂、酸碱药剂溶解调配罐；短搅拌轴轻载荷搅拌，轻量化机架减轻小型储罐罐顶承重，维护简单适配户外简易水处理设备。
5. 日化、化妆品小型乳化反应釜
精华液、面霜、洗护原料小型乳化釜；低、中粘度膏体温和混合，防爆配套J-A机架适配醇、酯类易燃日化原料生产调配。
|
六、工况适配选型总结
✅ 优先选用J-A型单支点机架工况
- 搅拌轴长度≤1.6m短轴顶入搅拌系统；
- 低、中等粘度物料，轻、中等径向搅拌载荷，无高固含粉体冲击；
- 罐顶垂直安装高度狭小、厂房层高受限，需要超短紧凑型支撑机架；
- 实验室、中小型反应釜批量生产线，追求设备高性价比；
- 需要频繁点检机械密封、快速拆装密封与轴承的连续生产车间。
|
❌ 不推荐选用J-A型单支点机架工况
- 搅拌轴长度＞1.6m中长/超长轴、介质粘度＞7000mPa·s重载膏体物料；
- 高固含矿浆、污泥、粉体悬浮大冲击载荷搅拌（优先LDJ加长型或XS双支点机架）；
- 全年24h不间断重载连续生产，对轴承、密封超长耐久寿命严苛要求；
- 全密闭CIP/SIP高温无菌灭菌工况（选用封闭式全抛光不锈钢卫生机架）。
|
