一、产品结构类型界定

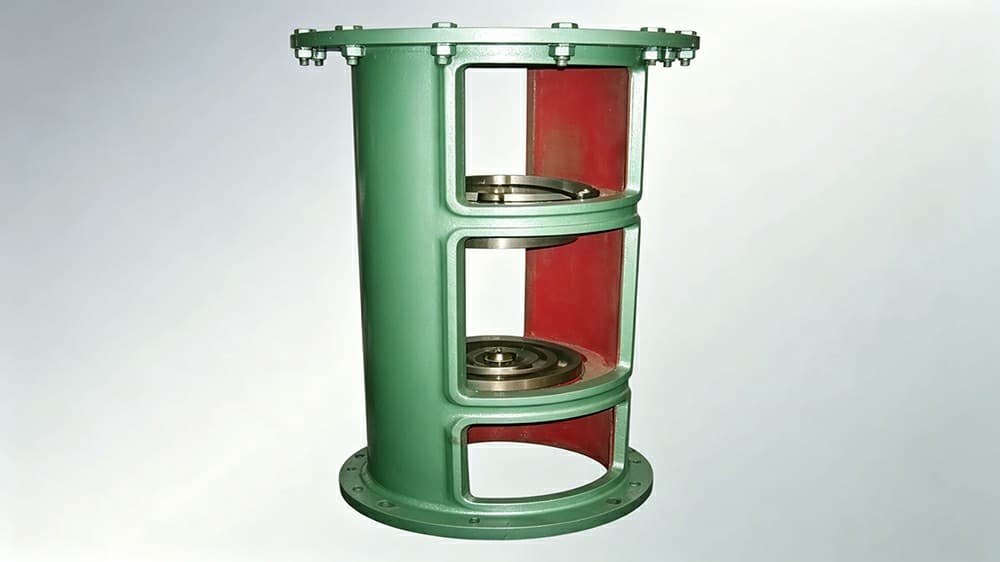

1. 产品定义：SJ/LSJ重载双支点釜用搅拌支撑机架
SJ、LSJ为行业重载标准双支点顶入式搅拌专用支撑机架，SJ为标准筒身双支点机型，LSJ为加高加长筒身重载款；整机上下双层法兰搭配两层独立轴承支撑座，单侧面大面积长条镂空开窗，双层轴承形成上下双支点约束搅拌轴，可配套独立分体式机械密封总成，专为长轴、高粘度、高固含大载荷反应釜配套。
2. 核心结构组成

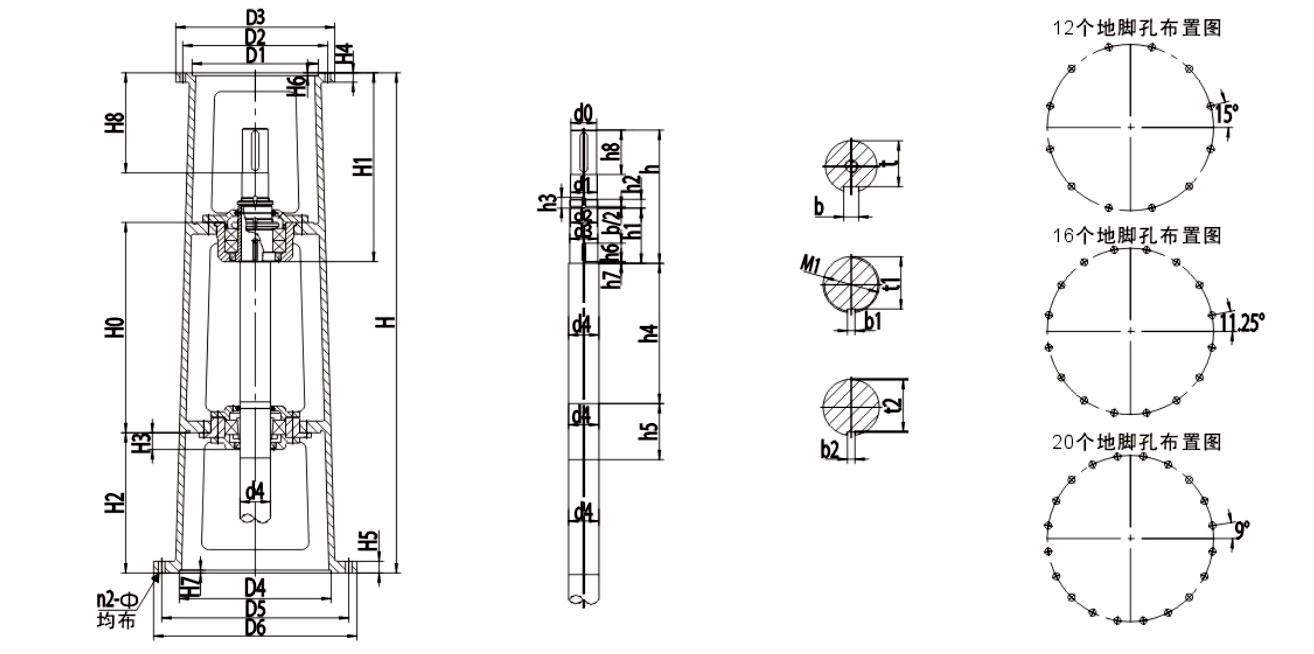

整机一体化铸焊成型，分为五核心部件：上端减速机连接法兰、上层轴承定位座、下层密封支撑轴承座、长条镂空筒体、下端罐体安装法兰；上下两层独立轴承座各装配一套调心滚子轴承，双层支撑分散搅拌径向冲击力；侧面长条开窗可无遮挡观测、拆装下层机械密封组件，LSJ加长款筒身加高，适配3米以上超长搅拌轴，SJ标准款适配1.8~3米中等长度搅拌轴。
3. 传动匹配适配形式
顶部法兰标准化适配R/F/K/S四大系列斜齿轮减速机、X/B摆线针轮立式减速机；底部法兰执行HG20592压力容器法兰标准，兼容常压、PN1.0/PN1.6MPa搪玻璃、不锈钢承压反应釜；轴孔适配大规格单/双端面分体机械密封，适配功率1.5~55kW大功率重载搅拌系统。
二、SJ/LSJ双支点机架核心优势特点
（一）双层双支点重载支撑，抗振抗偏磨能力极强
- 1. 上下双层轴承双支点限位，大幅降低轴挠度：对比DJ/J-A单支点机架，上下两组轴承同时约束搅拌轴径向、轴向偏移，超长搅拌轴高速旋转无明显晃动，桨叶末端径向跳动控制≤0.2mm，解决长轴甩动、偏心磨损难题。
- 2. 双支点分摊径向载荷，延长密封、轴承寿命3倍以上：高固含污泥、粉体、高粘度膏体搅拌产生巨大侧向力，双层轴承座分摊冲击载荷，避免单支点单侧受力造成机械密封偏磨渗漏、轴承单侧点蚀失效。
- 3. 加厚筒体+整体铸焊，整机刚性强振动低：筒壁加厚板材搭配内置环形加强筋，一体铸焊消除焊接变形，24h满载连续运行整机振动≤2.5mm/s，运行噪音远低于单支点机架。
（二）长条镂空可视化开窗，运维检修便捷高效
- 1. 长条大开窗全域可视化巡检密封工况：筒体侧面一体式长条镂空窗口，运行中无需停机拆解整机，直观查看下层机械密封渗漏、结垢、磨损、弹簧失效等问题，提前预警泄漏事故。
- 2. 密封、轴承拆装无需吊卸减速机、排空物料：长条开窗预留充足竖向操作空间，更换下层机械密封、上下两套支撑轴承时，无需拆除顶部减速机，不用清空釜内介质，单次检修工时降低70%，适配化工连续生产线。
- 3. 镂空对流通风，抑制轴承高温抱死：开放式长条窗口空气流通通畅，双层轴承高速运转热量快速散出，轴承温升≤35℃，杜绝润滑脂高温失效、轴承抱死停机故障。
（三）双系列全覆盖，防腐耐用适配多类工况
- 1. SJ标准款+LSJ加长款双规格全覆盖：SJ适配搅拌轴长1.8~3m；LSJ加高筒身适配3~4.2米超长搅拌轴，功率完整覆盖1.5~55kW重载搅拌机组，满足中小型至大型反应釜配套需求。
- 2. 双层防腐涂装，耐潮湿化工腐蚀环境：外部环氧富锌底漆+聚氨酯面漆双层防腐喷涂，内腔防锈红丹底漆；弱酸、弱碱水汽车间稳定使用，支持定制304/316L全不锈钢洁净防腐机型。
- 3. 法兰全标准化，新旧设备改造互换性强：上下法兰尺寸统一执行HG20592国标，老设备技改无需重新开孔加工法兰，可直接替换老旧简易单支点机架，改造工期短、综合成本低。
三、适用核心技术标准
1. 化工搅拌釜配套机架行业专用标准
- HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》：规范双支点重载机架载荷上限、法兰承压等级、轴系同轴度、标准安装尺寸。
- HG/T 3139.1~4《釜用立式减速机配套机架技术条件》：SJ/LSJ双支点机架筒体刚度、双层轴承座承载、焊接无损探伤、尺寸公差强制检测指标。
- HG/T 2051.3《搪玻璃搅拌容器配套支撑件规范》：搪玻璃反应釜配套双支点机架法兰对接、轴对中同轴度安装标准。
2. 机械制造、涂装、法兰通用国标
|
- GB/T 700《碳素结构钢》：机架筒体、法兰Q235B碳钢材质力学性能、焊缝探伤验收标准。
- GB/T 9286《色漆和清漆 漆膜划格试验》：双层防腐涂层附着力、耐盐雾腐蚀检测规范。
- HG20592《钢制管法兰、垫片和紧固件》：上下安装法兰压力等级、螺栓孔定位尺寸标准。
- GB/T 307.1《滚动轴承 通用技术规则》：双层支撑轴承装配间隙、耐久连续运行测试规范。
3. 压力容器与防爆安全配套规范
- GB 150《压力容器》：承压反应釜罐顶配套机架法兰承压、密封垫片匹配强制规范；
- 防爆工况：GB 3836系列，长条镂空通风结构满足防爆车间散热、可燃气体扩散安全要求。
|

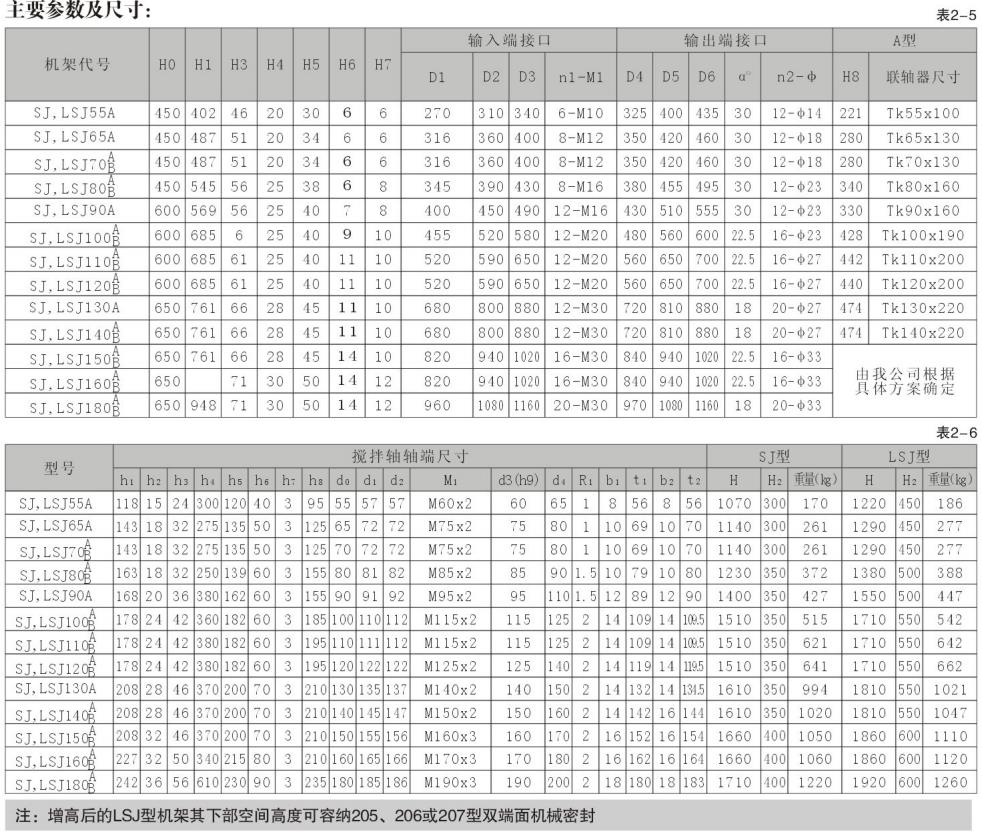

四、SJ/LSJ型双支点机架核心技术参数
1. 功率、扭矩与轴长匹配参数
- 适配电机功率范围：1.5kW ~ 55kW；
- 允许最大输出扭矩：1200N·m ~ 12500N·m（10档标准机型）；
- 适配减速机类型：R/F/K/S斜齿轮减速机、X/B立式摆线针轮减速机；
- 适配搅拌轴直径：φ38 ~ φ160mm；
- 轴长适配划分：SJ标准款1.8~3.0m；LSJ加长重载款3.0~4.2m超长轴。
2. 结构与法兰尺寸参数
- 主体材质：标准Q235B加厚碳钢，可选304/316L全不锈钢；
- 下罐体法兰压力等级：PN0.6 / PN1.0 / PN1.6MPa；
|
- 轴承支撑形式：上下双层调心滚子轴承双支点限位支撑；
- 筒体结构：单侧长条一体式镂空开窗，环形加强筋加厚铸焊筒体；
- 同轴度精度：上下双层轴承座同轴度误差≤0.08mm。
3. 工况耐久与环境适配参数
- 允许工作环境温度：-20℃ ~ 80℃；
- 双层支撑轴承设计连续使用寿命：≥80000h；
- 防腐涂层规格：环氧富锌底漆+聚氨酯面漆，总漆膜厚度≥120μm；
- 整机满载振动限值：≤2.5mm/s；
- 适配介质最大粘度：≤15000mPa·s（高粘度重载搅拌工况）。
|
五、主流行业应用场景
1. 精细化工大型重载反应釜（核心应用）
树脂聚合反应釜、高粘度涂料调配釜、絮凝剂溶解中和釜、胶粘剂合成釜；搅拌轴长度1.8~4.2米，高粘度、高固含粉体物料重载搅拌，选用SJ/LSJ双支点机架抑制长轴抖动，稳定保护机械密封长期无泄漏运行。
2. 医药、生物深层大型发酵罐
- 中型深层发酵罐、大容量原料药配液反应釜、多糖提取搅拌罐；超长搅拌轴深入深层发酵液，双层双支点降低轴挠度，菌体混合均匀无分层沉淀；
- 长条开窗结构方便GMP车间日常无菌密封巡检，不锈钢LSJ加长款适配大容量洁净发酵设备。
3. 环保水处理大型污泥调质、药剂中和罐
|
|
市政污水大型污泥调理罐、高浓度絮凝剂溶解储釜、工业废水酸碱中和反应罐；超长搅拌轴直达罐底防止污泥沉降结块，LSJ加长双支点机架解决长轴抖动、密封频繁渗漏难题，大幅降低设备维护频次。
4. 食品饮料大容量熬制、发酵设备
大容量酱料熬制釜、果葡糖浆调配罐、乳制品大型发酵罐；粘稠食品物料搅拌径向载荷大，双层双支点分摊载荷减少密封磨损，不锈钢机型满足食品卫生接触标准。
5. 新能源锂电、矿物化工结晶反应釜
锂电池浆料混合釜、磷酸盐结晶反应釜、选矿药剂大容量调配罐；高固含粉体悬浮搅拌冲击载荷大，SJ/LSJ高强度双层支撑杜绝轴偏心、轴承抱死停机故障。
|
六、工况适配选型总结
✅ 优先选用SJ/LSJ双支点机架工况
- 搅拌轴长度≥1.8m超长轴顶入搅拌系统，SJ适配1.8~3m，LSJ适配3~4.2m；
- 高粘度、高固含粉体、污泥、膏体大径向冲击重载搅拌工况；
- 需要实时观测机械密封、频繁拆装检修密封与轴承的连续化工生产线；
- 全年24h不间断重载连续生产，对轴承、密封超长耐久寿命有严苛要求；
- 中大型承压反应釜，功率≥1.5kW、扭矩≥1200N·m大功率重载搅拌机组。
|
❌ 不推荐选用SJ/LSJ双支点机架工况
- 搅拌轴长度＜1.8m短轴小型实验室、微型配料釜（选用J-A/DJ单支点机架更经济）；
- 完全密闭CIP/SIP全镜面抛光无菌高温灭菌工况（选用封闭式卫生不锈钢机架）；
- 罐顶垂直安装高度极低，无充足竖向空间容纳双层轴承加高筒体结构。
|
