1. 轴承座、支撑底座基体

• 通用工况款：HT250灰铸铁，减震性能优良，适合室内常规环境；
• 潮湿腐蚀工况：304不锈钢，户外、化工腐蚀性气氛环境使用；

2. SL滑动型核心摩擦元件（轴瓦/衬套）

• 自润滑工况：碳纤维填充PTFE衬套；
• 油润滑重载工况：锡青铜、铝青铜轴瓦；
• 中温工况：石墨镶嵌青铜轴套；

3. JC滚动型核心元件

• 标准配置：调心滚子轴承、调心球轴承；常规轴承钢；
• 水汽腐蚀环境：不锈钢滚动轴承；

4. 密封件与紧固件

• 密封：NBR丁腈橡胶、FKM氟橡胶油封；
• 紧固件：铸铁座选用8.8级碳钢螺栓；不锈钢座统一采用304不锈钢螺栓。

（一）共性核心优势

• 1. 超长分段搅拌轴外部增设支撑点，大幅降低轴计算长度，提高一阶临界转速，规避共振风险；
• 2. 减小搅拌轴径向跳动，减轻上端联轴器、轴封交变载荷，延长整套传动部件寿命；
• 3. 布置于釜体外部，不侵入物料内部，区别于釜底DL/MDL底轴承，不存在介质浸泡磨损问题；
• 4. 检修无需清空反应釜，可在釜外直接维护支撑部件。

（二）SL滑动衬套式中间轴承特点

• 1. 结构坚固，抗冲击载荷能力强，适合低速、重载搅拌工况；

• 2. 运行噪音低，阻尼效果好，可缓冲搅拌流体带来的周期性振动；
• 3. 允许一定程度杂质气氛，适合粉尘、水汽较重的现场；
• 4. 需要定期加注润滑油脂，长时间缺油易造成衬套磨损。

（三）JC滚动调心式中间轴承特点

• 1. 内置调心滚动轴承，具备轴线偏移补偿能力，容错安装对中误差；
• 2. 摩擦阻力小，启动扭矩低，适合中高速连续运转工况；
• 3. 标准化滚动轴承备件，更换便捷；散热性能优于滑动结构；
• 4. 不适宜剧烈冲击、强粉尘持续侵入工况，滚动体易受损。

1. 搅拌设备行业标准

1. HG/T 20569《机械搅拌设备》，超长搅拌轴支撑、临界转速设计规范；
2. HG 21563-1995《搅拌传动装置系统组合、选用及技术要求》；

2. 轴承及材料通用国标

1. GB/T 281《调心滚子轴承》、GB/T 283《调心球轴承》（JC滚动轴承参考）；

   2. GB/T 13808《铜及铜合金锻件》（SL青铜轴瓦）；

   3. GB/T 9439《灰铸铁件》；GB/T 20878《不锈钢和耐热钢牌号》；

3. 轴系机械设计规范

• 轴系挠度、临界转速计算遵循机械设计轴系设计准则，承压设备配套执行GB 150《压力容器》相关要求。

1. 基础工况通用参数

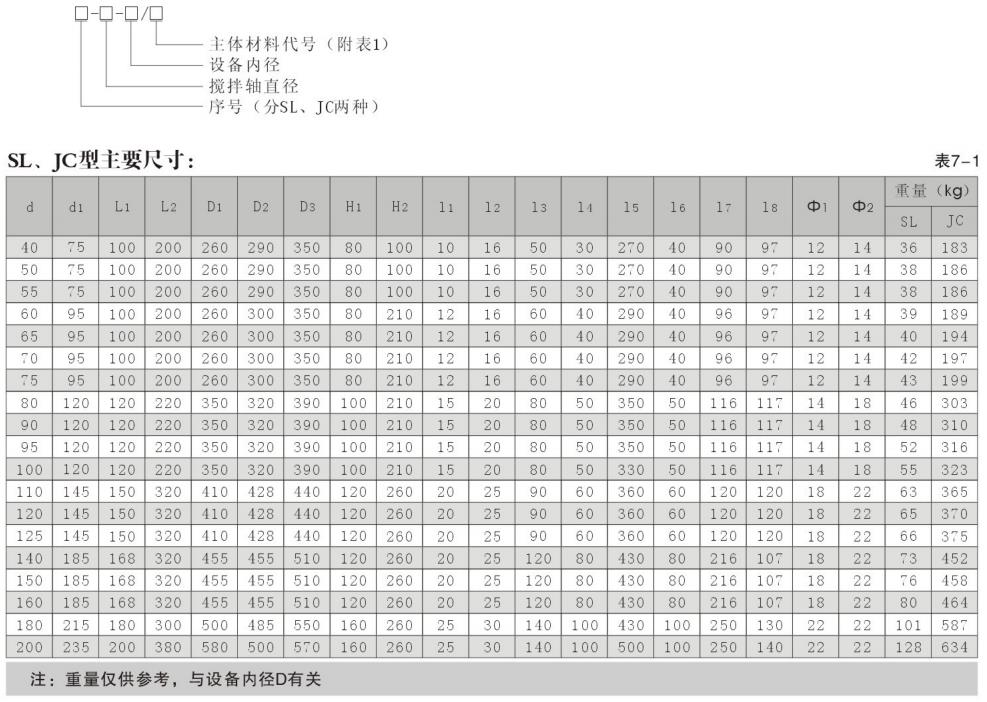

• 适配搅拌轴径范围：φ50mm ~ φ200mm；
• 允许承受径向载荷：2000N ~ 15000N（依据规格选型）；
• 适用环境温度：-20℃ ~ 80℃；密封升级可拓展至120℃；

2. 型号差异化参数

• SL滑动式中间轴承：推荐转速≤250r/min；适合重载、低转速；允许较小角度偏移；依靠油脂润滑；

• JC滚动调心式中间轴承：推荐转速≤600r/min；具备调心补偿；适合中速连续运行；

3. 使用特性说明

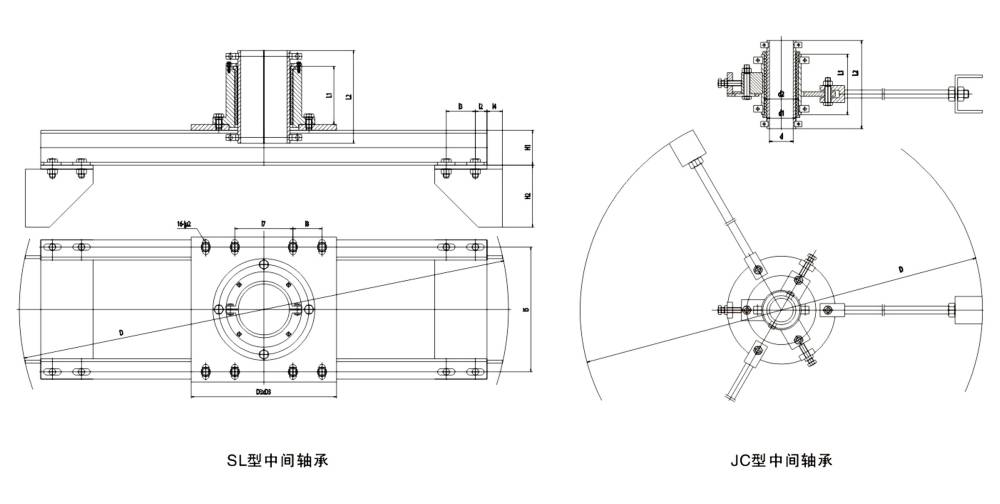

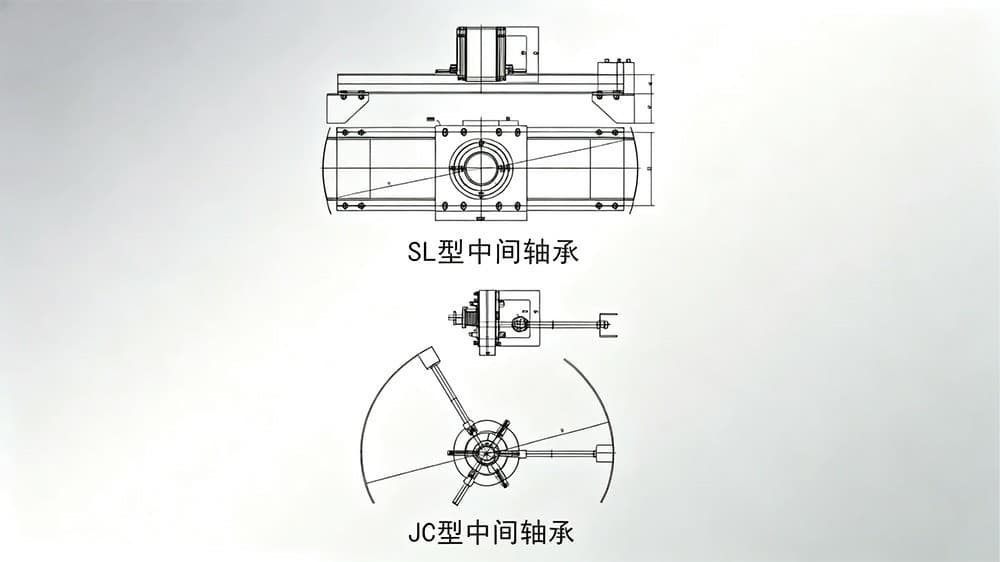

• 安装形式：平台立式支撑、机架悬挂支撑两种结构；
• 关键要求：必须设置可靠防尘、防水汽密封，防止现场介质侵入摩擦副；
• 区分提醒：中间轴承安装在釜外部，不可与釜内DL/MDL底轴承互相替代。

1. 大型立式超长搅拌反应装置（核心应用）

大容量生物发酵罐、大型水处理中和搅拌槽、高粘度树脂超长搅拌系统；搅拌轴总长过大，一阶临界转速偏低，增设SL/JC中间轴承分割轴段，提高临界转速，抑制大幅度摆动。低速重载优先SL滑动型；中高速连续生产选用JC滚动调心型。

2. 环保大型污水、污泥调理成套搅拌设备

• 超长悬臂立式搅拌器，介质粘度波动大、载荷冲击明显，采用SL滑动中间轴承增强抗振能力；

3. 粮油、造纸大型连续混料搅拌生产线

大型立式混合罐、储料搅拌装置，24h连续中速运转，选用JC滚动式中间轴承，维护周期长、运行稳定。

4. 新能源、无机盐大型结晶反应成套设备

大容量搪玻璃/不锈钢结晶反应釜，超长分段搅拌轴，根据转速、载荷匹配SL或JC型外部中间支撑。
