一、机型定义与传动原理

1. 型号分类

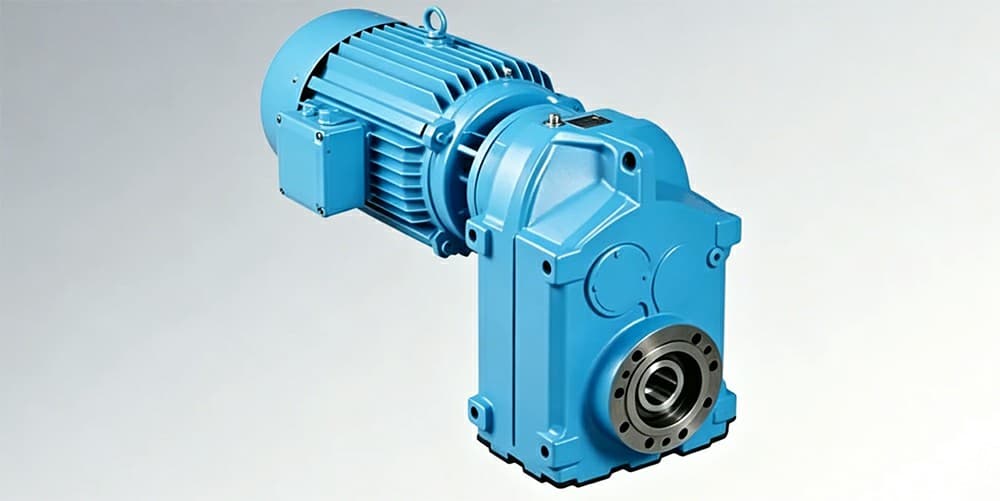

属于F 系列平行轴硬齿面斜齿轮减速机，图中为FA 空心轴法兰输出 + 电机直连一体化结构；

F：平行轴斜齿轮传动；A：空心法兰输出；配套国标三相异步电机一体装配；

传动形式：两级 / 三级平行轴斜齿轮啮合，输入电机轴线与输出空心轴轴线平行错位，区别于同轴摆线、直角 K/S 系列。

2. 工作原理

电机输入动力，经过 2~3 对高精度斜齿轮逐级减速增扭，输出空心轴适配胀紧套、键槽连接辊筒、输送主轴，平行轴布局节省高度空间。

二、核心优势与产品特点

平行轴紧凑轻量化设计

输入、输出轴线平行错位，整机高度更低，适合设备内部狭小安装空间；空心法兰输出可直接套在设备主轴上，省去联轴器，简化装配。

硬齿面斜齿轮，承载与寿命优异

齿轮采用 20CrMnTi 渗碳淬火，齿面硬度 HRC58~62，磨削精度 6 级；斜齿重合度大，单台允许持续重载、24h 连续运转，抗疲劳远优于摆线、蜗轮蜗杆。

传动效率高、能耗低

两级传动效率 92%~96%，三级 89%~94%；滚动摩擦损耗小，长期运行发热低，相比蜗轮减速机节电 15%~30%。

运行低噪音、平稳无冲击

斜齿轮渐进啮合，冲击载荷小，整机空载噪声≤68dB，适配静音生产线、食品包装车间。

多种安装与输出适配

支持底脚卧式、法兰立式、空心轴、实心轴、胀紧套、扭力臂防反转结构；可配套普通电机、防爆电机、变频刹车电机。

密封可靠、维护周期长

箱体精密压铸 / 铸造，迷宫 + 骨架双重油封，IP54 防护；油浴飞溅润滑，正常工况换油周期 8000 小时以上。

抗轴向 / 径向载荷强

输出端配重载调心滚子轴承，可承受输送机辊筒、辊道带来的大径向力，不易轴承损坏。

三、涉及技术标准

1. 减速机通用国标

GB/T 19074-2017《通用齿轮减速器 技术条件》

GB/T 3480.5-2018《渐开线圆柱齿轮 精度制》（齿轮加工精度标准）

GB/T 6477-2017《减速器噪声测定方法》

2. 硬齿面平行轴减速机行业标准

JB/T 8853-2015《圆柱齿轮减速器》（F/R/K/S 四大系列通用行业规范）

3. 电机配套标准

GB/T 755-2019《旋转电机 定额和性能》

GB 3836（防爆电机选配适用）

4. 安全与密封配套标准

JB/T 10917《机械密封通用技术条件》

GB/T 11364《齿轮热处理硬度检测规范》

四、核心技术参数

适配功率

0.12kW ~ 160kW，覆盖轻载输送至重型物料驱动全功率段。

减速比范围

单级极少，标准两级速比 3.77~24.6；三级速比 25~200；可定制复合速比。

输出扭矩

单台最大输出扭矩可达 45000N・m，重载大机座适配重型输送设备。

结构材质参数

齿轮：20CrMnTi，渗碳淬火 + 磨齿，精度 6 级；

箱体：HT250 高强度灰铸铁，减震抗振；

输出轴：45# 调质 / 40Cr 合金钢，空心法兰轴标准键槽；

润滑与防护

润滑油：L-CKC220 中负荷工业齿轮油；

防护等级：减速机 IP54，配套电机 IP55；

工作环境温度：-20℃ ~ +40℃，允许短时变频调速。

安装形式

FA：空心法兰输出；F：实心轴底脚；FAF：法兰安装空心轴；可加装扭力臂、刹车、编码器。

五、主流行业应用

1. 物流输送行业（核心场景）

皮带输送机、滚筒驱动、辊道线、分拣流水线、立体仓储提升机；空心轴直接套滚筒，安装极简，是物流自动化标配。

2. 食品包装轻工

包装机、灌装线、封箱机、饼干 / 面包输送辊道、屠宰流水线，洁净低噪，可做不锈钢防腐款。

3. 建材木业

木板输送辊台、瓷砖生产线、水泥皮带送料、砂石轻型输送机。

4. 纺织印染

定型机、印染轧车、织物输送辊、整经机低速驱动，连续长时间运转。

5. 环保水处理

格栅机、污泥螺旋输送机、曝气搅拌、药剂输送设备。

6. 立体停车、起重轻型设备

车库升降辊道、小型提升机、链式输送机。

7. 自动化流水线

机器人行走轴、流水线移载机、托盘输送驱动单元。

补充区分：F 平行轴 vs K 螺旋锥齿轮 vs 摆线减速机

F 系列（本款）：平行轴、效率最高、适合连续输送、中等速比；

K 系列：直角 90° 输出，空间受限垂直传动；

摆线针轮：超大速比、抗冲击，适合搅拌重载间歇工况，连续长期运转效率低于 F 系列。
