一、机型定义与传动原理

1. 型号释义

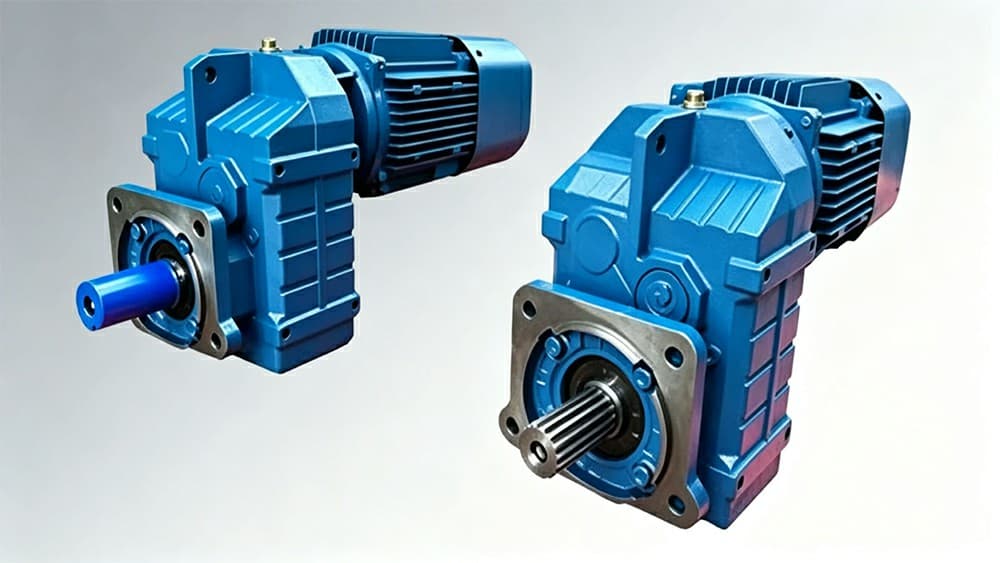

属于F 系列，图中为KF 立式法兰实心轴输出一体式减速电机：

F：平行轴斜齿轮传动；

K：前端方形法兰安装结构；

配套三相异步电机直连一体化，传动为两级 / 三级高精度斜齿轮啮合；

结构特征：输入电机轴线与输出轴轴线平行错位，前端方形法兰、实心输出轴（普通平键 / 花键两种输出样式，图中两款分别对应平键轴、渐开线花键轴）。

2. 传动原理

电机同轴输入动力，经 2~3 对斜齿轮逐级减速、放大输出扭矩，平行轴错位布局降低整机高度，前端方形法兰可直接螺栓固定在设备机架、机架侧板上，安装牢固。

二、核心优势与产品特点

平行轴低高度紧凑结构

输入、输出轴线平行偏移，整机厚度更小，适配设备内部狭小竖向安装空间；方形法兰端面多螺栓锁紧，抗倾覆、抗径向力优于底脚安装。

硬齿面斜齿轮高承载长寿命

齿轮材质 20CrMnTi 合金钢，渗碳淬火 HRC58~62，磨齿精度 6 级；斜齿重合度高，可 24 小时连续重载运行，疲劳寿命远高于蜗轮蜗杆、普通摆线减速机。

传动效率高、能耗低

两级传动效率 92%~96%，三级 89%~94%；摩擦损耗小，长期连续运转发热低，相比蜗轮减速机节能 15%~30%。

运行平稳低噪音

斜齿轮渐进式啮合，传动冲击小，整机空载噪声≤68dB，适配食品、包装、自动化静音产线。

多输出轴型适配场景

支持普通平键实心轴、渐开线花键轴两种输出：

平键轴：通用输送辊、搅拌、辊道；

花键轴：重载、频繁正反转、大冲击工况，防打滑。

安装形式灵活

可立式法兰安装、卧式底脚安装，可选扭力臂、刹车电机、变频电机、防爆电机、编码器；双重骨架油封 + 迷宫密封，IP54 防护，漏油风险低。

维护周期长

油浴飞溅润滑，标准工况润滑油更换周期可达 8000 小时；箱体 HT250 高强度灰铸铁，减震抗振，耐粉尘环境。

三、执行技术标准

1. 硬齿面减速机行业核心标准

JB/T 8853-2015《圆柱齿轮减速器》（R/F/K/S 四大系列通用规范）

GB/T 19074-2017《通用齿轮减速器 技术条件》

2. 齿轮精度与热处理标准

GB/T 3480.5-2018《渐开线圆柱齿轮 精度制》

GB/T 11364《齿轮热处理硬度检测规范》

3. 性能与检测标准

GB/T 6477-2017《减速器噪声测定方法》

GB/T 38192-2019《齿轮减速器振动测试方法》

4. 配套电机标准

GB/T 755-2019《旋转电机 定额和性能》

GB 3836 系列（选配防爆电机时适用）

5. 密封与安全标准

JB/T 10917《机械密封通用技术条件》

四、核心技术参数

适配功率范围

0.12kW ~ 160kW，覆盖轻载自动化至重型物料输送全功率段。

标准减速比

两级传动：3.77 ~ 24.6；

三级传动：25 ~ 200；可定制非标复合速比。

输出扭矩

单台最大输出扭矩 45000N・m，大机座型号适配重型输送、重载辊压设备。

材质与精度参数

齿轮：20CrMnTi 渗碳淬火，磨齿 6 级；

箱体：HT250 灰铸铁，减震抗振；

输出轴：40Cr 调质合金钢，可选平键 / 渐开线花键；

润滑与防护

润滑油：L-CKC220 中负荷工业齿轮油；

防护等级：减速机 IP54，配套电机 IP55；

适用环境温度：-20℃ ~ +40℃，支持变频调速长期运行。

安装结构

KF：方形法兰 + 实心输出轴；F：底脚卧式；FA：空心法兰轴；可加装扭力臂抵消反转力矩。

五、主流行业应用

1. 自动化物流输送（核心场景）

皮带输送机、辊道输送线、立体仓储分拣机、托盘移载设备；法兰直装机架，安装空间小，稳定连续运转。

2. 食品包装轻工

灌装设备、封箱机、饼干烘焙输送线、屠宰流水线；低噪音、洁净型防腐涂装可选，满足食品车间要求。

3. 纺织印染设备

定型机、轧车、织物输送辊、整经机，长期连续低速驱动，抗疲劳。

4. 建材木业加工

木板输送辊台、瓷砖生产线、砂石轻型皮带送料机。

5. 环保水处理设备

格栅除污机、污泥螺旋输送机、药剂搅拌输送装置。

6. 立体车库、轻型起重设备

车库升降辊道、链式提升机、小型重载移载机构。

7. 工程机械、小型矿山辅助输送

轻型给料机、皮带转运设备，花键轴款适配冲击载荷工况。
